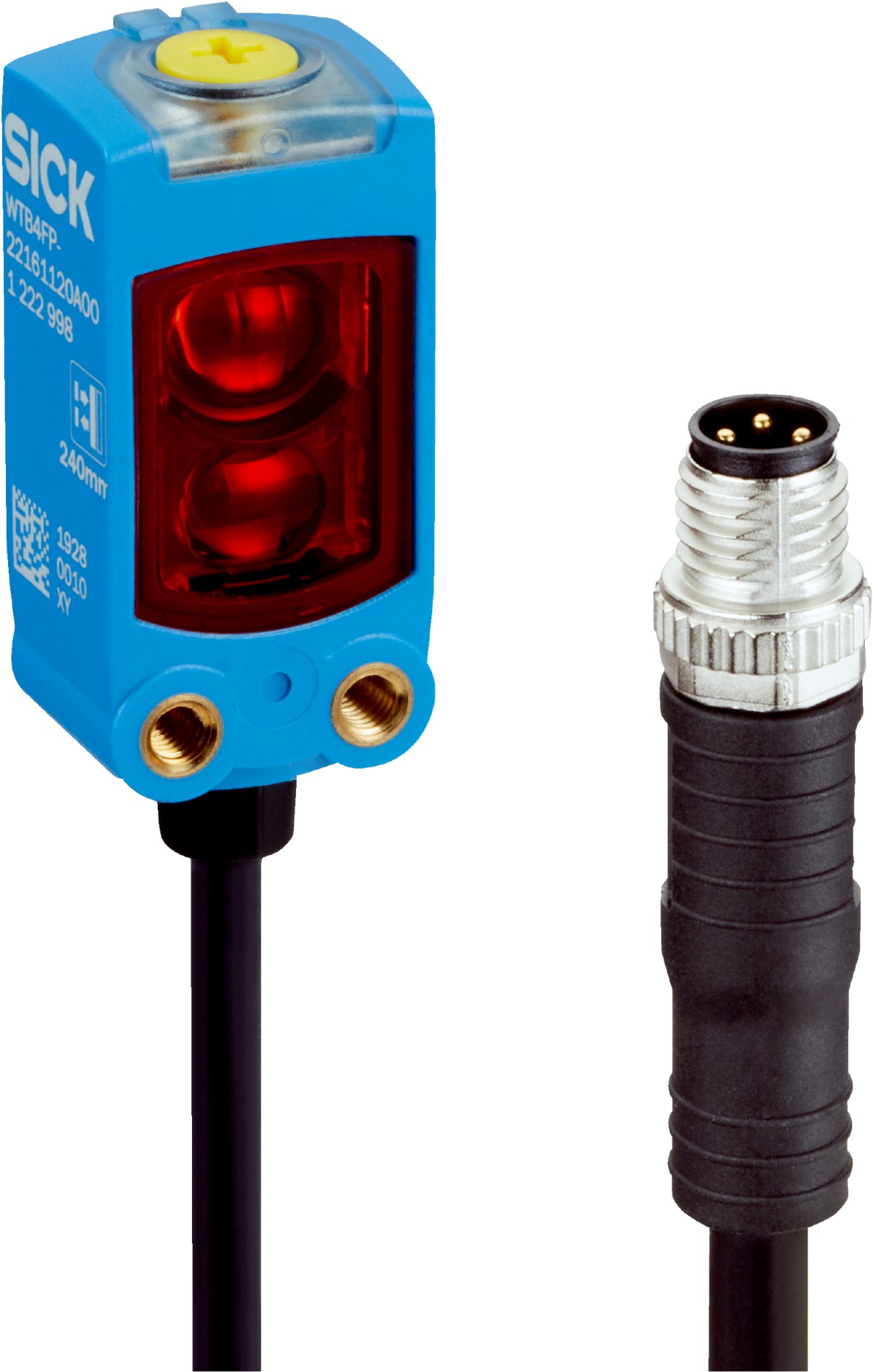

光电传感器WTB4FT-97A11120ZZZ

查看原图
型号：WTB4FT-97A11120ZZZ
货号：1148339
品牌：SICK

 European conformity (CE)  ECOLAB  IO-Link  cULus  Regulatory Compliance Mark (RCM)  EAC, logo  CP  UK Conformity Assessed (UKCA)

产品特点

工作原理漫反射光电传感器
工作原理详细信息背景抑制功能, DoubleLine
感应距离
最小触发感应距离7 mm
最大开关距离120 mm
背景抑制功能的开关阈值设置范围15 mm ... 120 mm
参照物具有 90% 反射的物体（对应 DIN 5033 规定的标准白）
已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%）1 mm, 50 mm 距离时
建议的实现理想性能的触发感应距离范围30 mm ... 80 mm
发射光束
光源PinPoint-LED
光源种类可见红光
光点形状DoubleLine, 两个平行的线性光点
光斑尺寸（距离）1.2 mm x 17 mm (50 mm)
发射器光束围绕标准发射轴的最大散射（偏向角）< +/- 1.5°（TU = +23 ℃）
LED 特征值
标准性参考EN 62471:2008-09 | IEC 62471:2006，修订版
LED 风险组标记无危险
轴长635 nm
平均使用寿命100,000 h（温度为 TU = +25 ℃）
最小可检测物体 (MDO) 典型
1 mm (50 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白））)
设置
按转元件BluePilot: 用于设置切换距离
显示
LED 蓝色BluePilot：触发感应距离指示
LED，绿色状态指示灯
持续接通：上电
LED 黄色光接收状态
持续接通：物体存在
持续断开：物体不存在
特殊应用检测扁平物体, 检测薄膜包装着的物体, 检测透明物体, 检测不平坦，表面高反光的物体

安全技术参数

MTTFD1,439 年
DCavg0 %
TM（持续运行时间）20 年

电气参数

工作电压 UB10 V DC ... 30 V DC 1)
残余纹波≤ 5 Vss
使用类别

DC-12 (根据 EN 60947-5-2)

DC-13 (根据 EN 60947-5-2)

电流消耗≤ 25 mA, 无负荷。UB = 24 V 时
防护等级III
数字输出
数量1
类型PNP
开关类型亮通
信号电压 PNP 高电平/低电平约 UB-2.5 V / 0 V
输出电流 Imax.≤ 100 mA
输出保护电路反极性保护
过流保护
短路保护
响应时间≤ 1,000 µs 2)
重复精度（响应时间）240 µs
开关频率500 Hz 3)
引脚/缆芯分配
引脚 4 / 黑色 (BK) 功能数字输出、亮通开关、存在物体 → 输出 Q HIGH

1) 限值.

2) 信号传输时间（开启模式中的电阻性负荷时）.

3) 亮暗对比度为 1:1 时.

机械参数

设计构造方形
结构型式详细信息扁平
尺寸(宽 x 高 x 深)16 mm x 40.1 mm x 12.1 mm
接口带有插头的电缆，M8，3 针，带有滚花螺丝, 338 mm
接口详细信息
低温特性低于 0℃ 时导线不能发生形变
导线横截面0.14 mm²
导线直径Ø 3.4 mm
电缆长度 (L)300 mm
材料
外壳塑料, VISTAL®
前镜塑料, PMMA
电缆塑料, PVC
插头塑料, VISTAL®
重量大约 30 g
固定螺钉的最大拧紧力矩0.4 Nm

环境参数

外壳防护等级

IP66 (EN 60529)

IP67 (EN 60529)

运行环境温度–40 ℃ ... +60 ℃
仓库环境温度–40 ℃ ... +75 ℃
类型抗环境光能力

人造光: ≤ 50,000 lx

太阳光: ≤ 50,000 lx

抗冲击能力30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27))
抗振动性10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
空气湿度35 % ... 95 %, 相对空气湿度（无雾）
电磁兼容性（EMC）EN 60947-5-2
清洁剂耐抗性ECOLAB
UL 文件编号NRKH.E181493 & NRKH7.E181493

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
ECOLAB 证书✔
cULus 认证✔
EAC 证书 / DoC✔
IO-Link✔

分类

ECLASS 5.027270904
ECLASS 5.1.427270904
ECLASS 6.027270904
ECLASS 6.227270904
ECLASS 7.027270904
ECLASS 8.027270904
ECLASS 8.127270904
ECLASS 9.027270904
ECLASS 10.027270904
ECLASS 11.027270904
ECLASS 12.027270903
ETIM 5.0EC002719
ETIM 6.0EC002719
ETIM 7.0EC002719
ETIM 8.0EC002719
UNSPSC 16.090139121528
产品发布日期：2025.08.06
