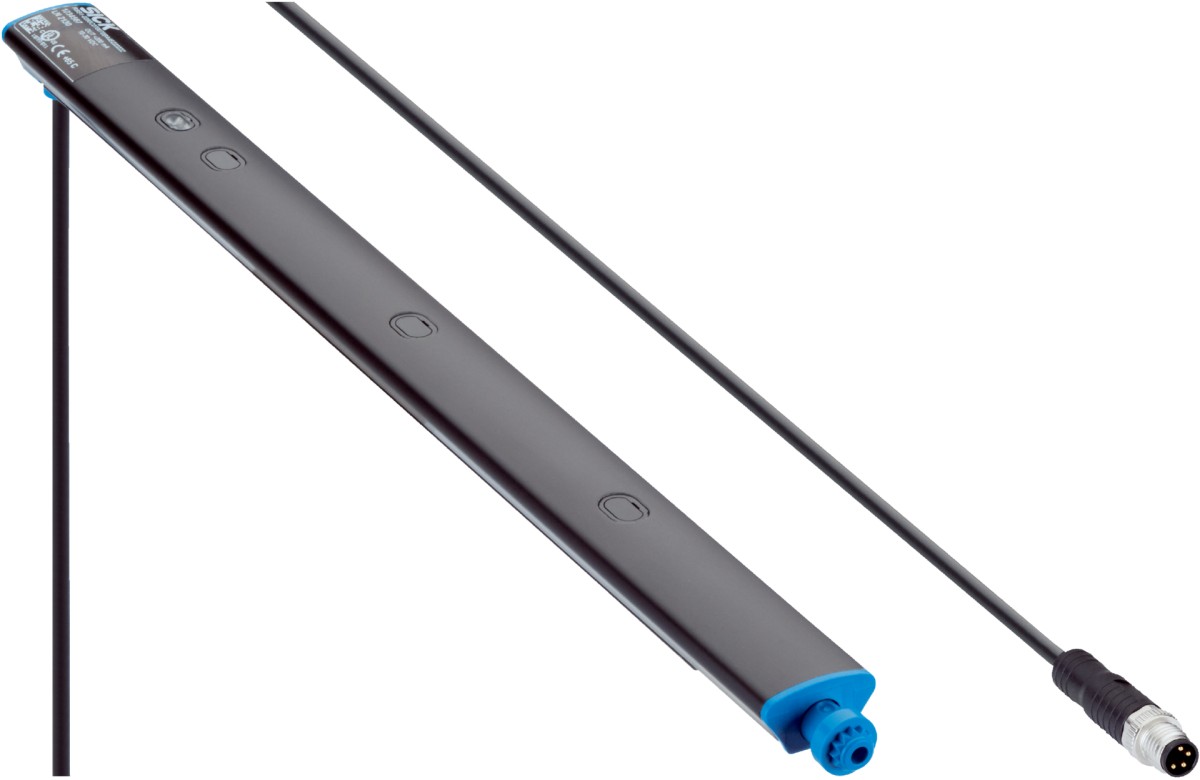

光电传感器RSB1-1000H100150PF3DZZZZZZ

查看原图
型号：RSB1-1000H100150PF3DZZZZZZ
货号：1131017
品牌：SICK

 Regulatory Compliance Mark (RCM)  European conformity (CE)  cULus  UK Conformity Assessed (UKCA)

产品特点

工作原理漫反射光电传感器
工作原理详细信息能量型
感应距离
最小触发感应距离2 mm
最大开关距离300 mm
参照物具有 90% 反射的物体（对应 DIN 5033 规定的标准白）
建议的实现理想性能的触发感应距离范围2 mm ... 45 mm
发射光束
光源LED
光源种类红外线
光点形状点状
光斑尺寸（距离）27 mm x 29 mm (45 mm)
发射器光束围绕标准发射轴的最大散射（偏向角）< +/- 4°（TU = +23 ℃）
LED 特征值
LED 风险组标记无危险
轴长850 nm
平均使用寿命100,000 h（温度为 TU = +25 ℃）
光束数量8
光束距离100 mm
第 1 条外壳前沿（包括端盖）的光束150 mm
最小可检测物体 (MDO) 典型
150 mm (取决于光束间隔)
设置
无–
显示
LED，绿色状态指示灯
持续接通：上电
LED 黄色光接收状态
持续接通：物体存在
持续断开：物体不存在
特殊应用检测扁平物体, 检测透明物体, 检测用于位置宽的物体, 检测不平坦，表面高反光的物体

电气参数

工作电压 UB10 V DC ... 30 V DC
残余纹波≤ 5 Vss
使用类别

DC-12 (根据 EN 60947-5-2)

DC-13 (根据 EN 60947-5-2)

电流消耗38 mA, 无负荷。UB = 24 V 时
防护等级III
数字输出
数量1
类型PNP
开关类型明/暗切换
信号电压 PNP 高电平/低电平约 UB-2.5 V / 0 V
输出电流 Imax.≤ 100 mA
输出保护电路反极性保护
过流保护
短路保护
响应时间≤ 1 ms 1)
重复精度（响应时间）1 ms
开关频率500 Hz 2)
引脚/缆芯分配
BN 1+ (L+)
WH 2Q2
BU 3- (M)
BK 4Q1
引脚 4 / 黑色 (BK) 功能数字输出，亮通，物体存在 → HIGH 输出
引脚 2 / 白色 (WH) 功能数字输出，暗通开关，物体存在 → LOW 输出

1) 信号传输时间（电阻负载时）.

2) 亮暗对比度为 1:1 时.

机械参数

尺寸(宽 x 高 x 深)1,000 mm x 20.3 mm x 17 mm 1)
接口带有插头的电缆，M8，4 针，带有滚花螺丝 2)
接口详细信息
低温特性低于 0℃ 时导线不能发生形变
导线横截面0.13 mm²
导线直径Ø 3.6 mm
电缆长度 (L)500 mm 2)
材料
外壳金属, 铝（阳极涂层处理）
前镜塑料, PMMA
电缆塑料, PVC
插头塑料, PVC
重量大约 362.8 g
紧固方式无

1) B = Roller Sensor Bar（在安装状态下）长度.

2) 由于生产原因，电缆可能略长。.

环境参数

外壳防护等级IP67 (EN 60529)
运行环境温度–40 ℃ ... +60 ℃
仓库环境温度–40 ℃ ... +75 ℃
抗冲击能力30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27))
抗振动性10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
空气湿度15 % ... 95 %, 相对空气湿度（无雾）, 根据 IEC 60947-5-2
电磁兼容性（EMC）EN 60947-5-2
UL 文件编号NRKH.E189383 & NRKH7.E189383

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China-RoHS✔
cULus 认证✔

分类

ECLASS 5.027270904
ECLASS 5.1.427270904
ECLASS 6.027270904
ECLASS 6.227270904
ECLASS 7.027270904
ECLASS 8.027270904
ECLASS 8.127270904
ECLASS 9.027270904
ECLASS 10.027270904
ECLASS 11.027270904
ECLASS 12.027270903
ETIM 5.0EC002719
ETIM 6.0EC002719
ETIM 7.0EC002719
ETIM 8.0EC002719
UNSPSC 16.090139121528
产品发布日期：2025.08.06
