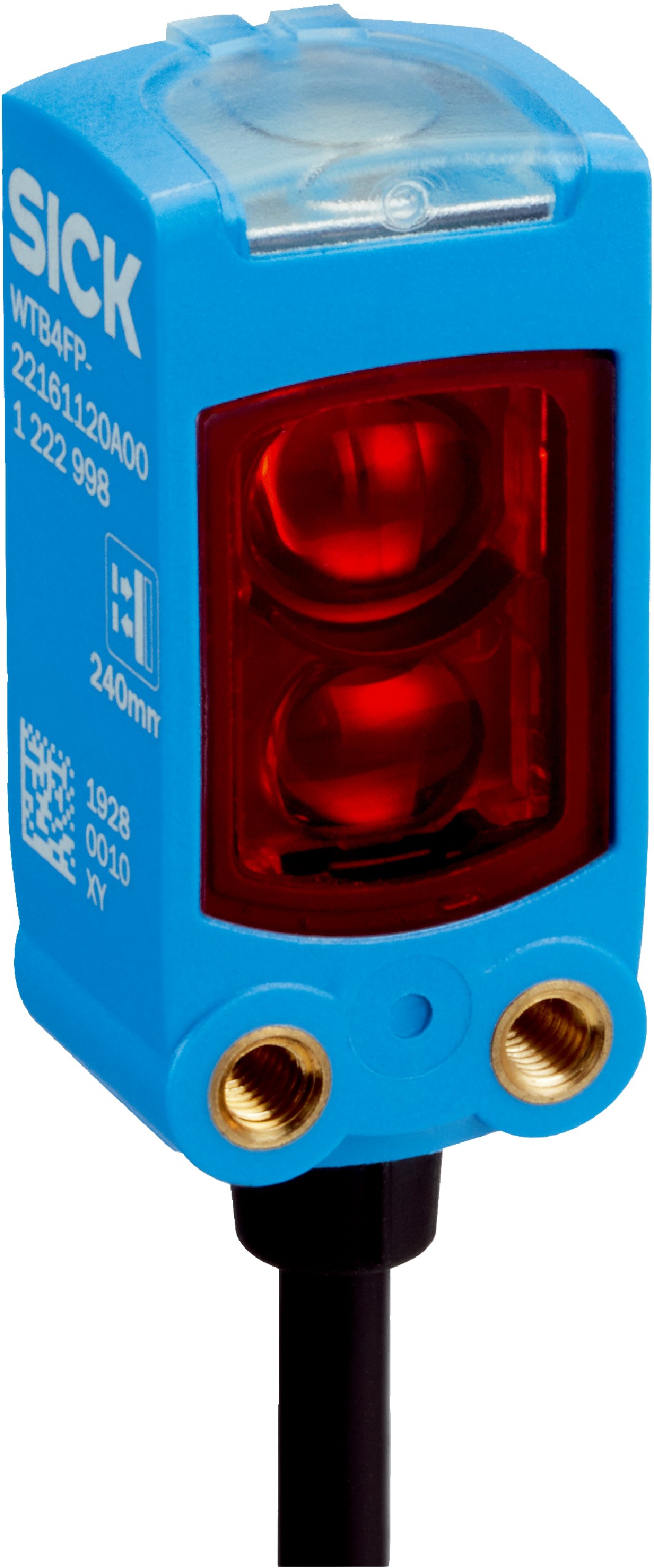

光电传感器WTV4FE-5G3111A0ZZZ

查看原图

型号：WTV4FE-5G3111A0ZZZ

货号：1125733

品牌：SICK

European conformity (CE) ECOLAB IO-Link cULus Regulatory Compliance Mark (RCM) EAC, logo UK Conformity Assessed (UKCA)

产品特点

工作原理

漫反射光电传感器

工作原理详细信息

背景抑制功能, V-Optics

感应距离
最小触发感应距离	4 mm
最大开关距离	22 mm

发射光束
光源	PinPoint-LED
光源种类	可见红光
光点形状	矩形
光斑尺寸（距离）	0.5 mm x 1.9 mm (30 mm)
发射器光束围绕标准发射轴的最大散射（偏向角）	< +/- 1.5°（T_U = +23 ℃）

LED 特征值
标准性参考	EN 62471:2008-09 \| IEC 62471:2006，修订版
LED 风险组标记	无危险
轴长	635 nm
平均使用寿命	100,000 h（温度为 T_U = +25 ℃）

最小可检测物体 (MDO) 典型
	0.1 mm (30 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白））)

设置
无	–

显示
LED，绿色	状态指示灯持续接通：上电
LED 黄色	光接收状态持续接通：物体存在持续断开：物体不存在

特殊特征

预设触发感应距离：22 mm

特殊应用

检测透明物体

安全技术参数

MTTF_D	683 年
DC_avg	0%
T_M（持续运行时间）	20 年

电气参数

工作电压 U_B

10 V DC ... 30 V DC ¹⁾

残余纹波

≤ 5 V_ss

使用类别

DC-12 (根据 EN 60947-5-2)

DC-13 (根据 EN 60947-5-2)

电流消耗

≤ 25 mA, 无负荷。U_B = 24 V 时

防护等级

III

数字输出
数量	1
类型	反向脉冲：PNP/NPN
开关类型	亮通
信号电压 PNP 高电平/低电平	约 U_B-2.5 V / 0 V
信号电压 NPN 高电平/低电平	约 U_B / < 2.5 V
输出电流 I_max.	≤ 100 mA
输出保护电路	反极性保护
	过流保护
	短路保护
响应时间	≤ 500 µs
重复精度（响应时间）	150 µs ²⁾
开关频率	1,000 Hz ³⁾

引脚/缆芯分配
引脚 4 / 黑色 (BK) 功能	数字输出、亮通开关、存在物体 → 输出 Q HIGH ⁴⁾

¹⁾ 限值.

²⁾ 信号传输时间（开启模式中的电阻性负荷时）.

³⁾ 亮暗对比度为 1:1 时.

⁴⁾ 该数字输出不得与其他输出连接.

机械参数

设计构造

方形

结构型式详细信息

扁平

尺寸(宽 x 高 x 深)

16 mm x 40.1 mm x 12.1 mm

接口

电缆，3 芯, 3 m

接口详细信息
低温特性	低于 0℃ 时导线不能发生形变
导线横截面	0.14 mm²
导线直径	Ø 3.4 mm
电缆长度 (L)	3 m

材料
外壳	塑料, VISTAL®
前镜	塑料, PMMA
电缆	塑料, PVC

重量

大约 30 g

固定螺钉的最大拧紧力矩

0.4 Nm

环境参数

外壳防护等级	IP66 (EN 60529) IP67 (EN 60529)
运行环境温度	–40 ℃ ... +60 ℃
仓库环境温度	–40 ℃ ... +75 ℃
类型抗环境光能力	人造光: ≤ 50,000 lx 太阳光: ≤ 50,000 lx
抗冲击能力	30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27))
抗振动性	10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
空气湿度	35 % ... 95 %, 相对空气湿度（无雾）
电磁兼容性（EMC）	EN 60947-5-2
清洁剂耐抗性	ECOLAB
UL 文件编号	NRKH.E181493 & NRKH7.E181493

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
ECOLAB 证书	✔
cULus 认证	✔
EAC 证书 / DoC	✔
IO-Link	✔

分类

ECLASS 5.0	27270904
ECLASS 5.1.4	27270904
ECLASS 6.0	27270904
ECLASS 6.2	27270904
ECLASS 7.0	27270904
ECLASS 8.0	27270904
ECLASS 8.1	27270904
ECLASS 9.0	27270904
ECLASS 10.0	27270904
ECLASS 11.0	27270904
ECLASS 12.0	27270903
ETIM 5.0	EC002719
ETIM 6.0	EC002719
ETIM 7.0	EC002719
ETIM 8.0	EC002719
UNSPSC 16.0901	39121528

产品发布日期：2025.08.07
