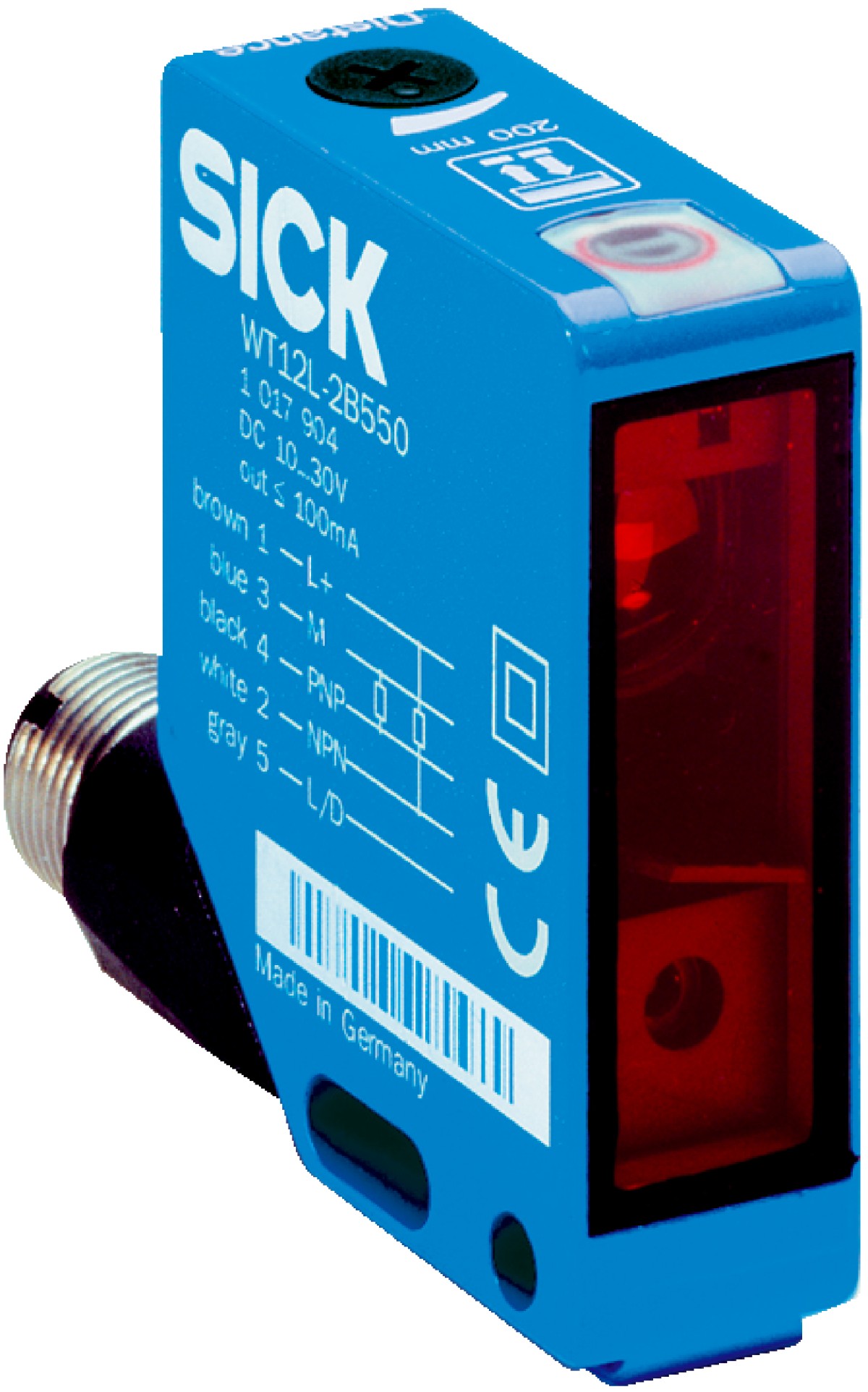

光电传感器WT12L-2B540A01
型号：WT12L-2B540A01
货号：1018474
品牌：SICK
产品特点
| 工作原理 | 漫反射光电传感器 | ||||||||
| 工作原理详细信息 | 背景抑制功能 | ||||||||
| 最大开关距离 | 30 mm ... 200 mm 1) | ||||||||
| |||||||||
| 焦点位置 | 80 mm | ||||||||
| |||||||||
| |||||||||
| 设置 | 电位计 | ||||||||
| 特殊特征 | 美国版本 | ||||||||
| 特殊应用 | 检测小型物体, 识别高速物体 | ||||||||
1) 具有 90% 漫反射比的扫描对象（以 DIN 5033 标准白为基准）.
2) 平均使用寿命：50,000 h，TU = +25 ℃.
3) 脉冲长度 4 µs，最大脉冲功率 < 5.0 mW.
安全技术参数
| MTTFD | 292 年 |
| DCavg | 0 % |
| TM（持续运行时间） | 10 年 |
电气参数
| 工作电压 UB | 10 V DC ... 30 V DC 1) | ||||||||||||||||||||
| 残余纹波 | < 5 Vss 2) | ||||||||||||||||||||
| 电流消耗 | 55 mA 3) | ||||||||||||||||||||
| 防护等级 | III | ||||||||||||||||||||
| |||||||||||||||||||||
| 保护电路 | A 8) C 9) D 10) | ||||||||||||||||||||
1) 短路保护的电网环境下的临界值：最大 8 A.
2) 不得超过或低于 UV 公差.
3) 无负荷.
4) 控制线 0 V 或未接线，亮通.
5) Uv， 暗通开关.
6) 信号传输时间（电阻负载时）.
7) 亮暗对比度为 1:1 时.
8) A = UV 接口（已采取反极性保护措施）.
9) C = 抑制干扰脉冲.
10) D = 抗过载电流和短路保护输出端.
机械参数
| 设计构造 | 方形 | ||||||
| 尺寸(宽 x 高 x 深) | 15 mm x 49 mm x 41.5 mm | ||||||
| 接口 | M12 5 针连接器 | ||||||
| |||||||
| 重量 | 130 g | ||||||
环境参数
| 外壳防护等级 | IP67 IP69K |
| 运行环境温度 | –10 ℃ ... +50 ℃ |
| 仓库环境温度 | –25 ℃ ... +75 ℃ |
| UL 文件编号 | American Version, 242362, 242361 (0312012-00) |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
| 激光安全 (IEC 60825-1) 证书 | ✔ |
分类
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
产品发布日期：2026.03.15
