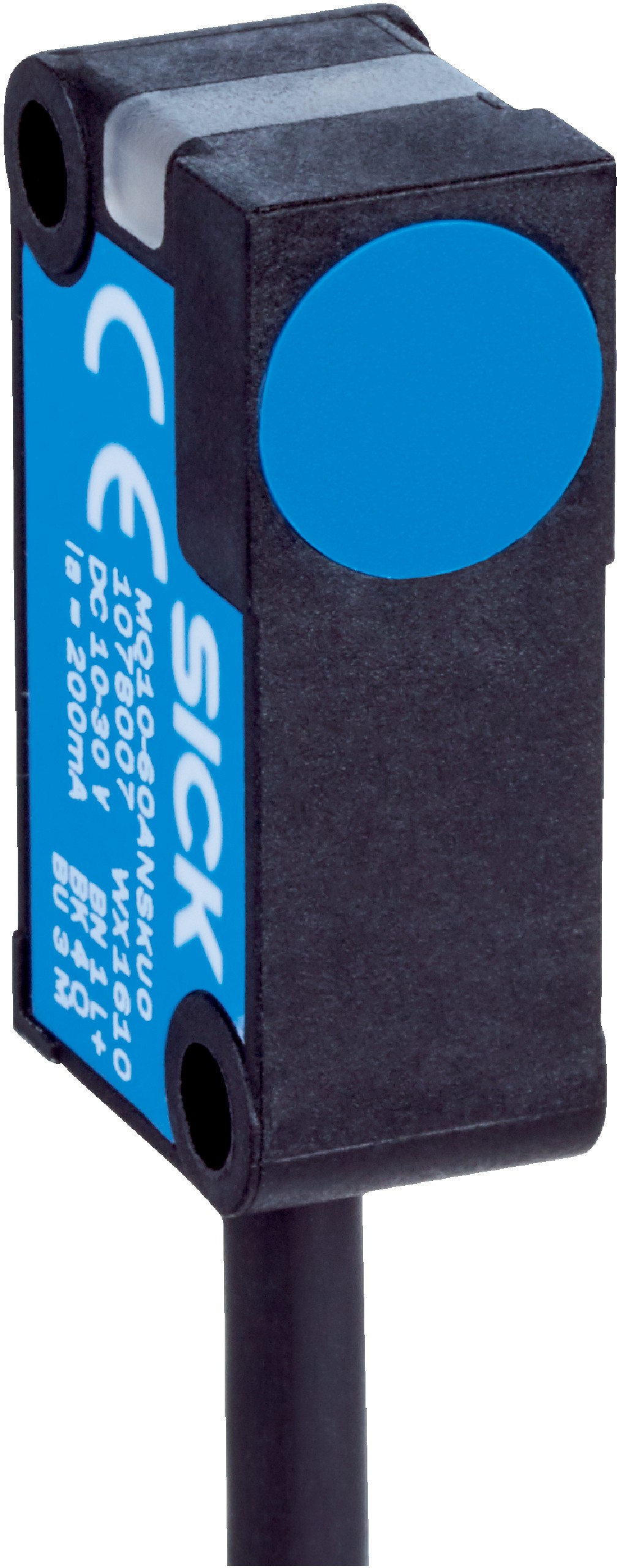

磁性传感器MQ10-60APSKQDS02
型号：MQ10-60APSKQDS02
货号：1078005
品牌：SICK
产品特点
| 设计构造 | 方形 |
| 尺寸(宽 x 高 x 深) | 10 mm x 28 mm x 16 mm |
| 触发感应距离 Sn | 0 mm ... 60 mm 1) |
| 安全接通距离 Sa | 48.6 mm |
| 标准的响应敏感度 | 1 mT |
| 开关频率 | 1,000 Hz |
| 连接类型 | 带有插头的电缆，M12，3 针, 1 m 2) |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出功能 | 常开接点 |
| 电气规格 | DC 3 线 |
| 外壳防护等级 | IP67 3) |
1) 触发感应距离取决于磁铁 MAG-3010-B (M4.0)在非磁性的材质里的安装情况.
2) 低于 0℃ 时导线不能发生形变.
3) 根据 EN 60529.
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC |
| 残余纹波 | ≤ 10 % 1) |
| 电压下降 | ≤ 1.5 V 2) |
| 电流消耗 | 5 mA 3) |
| （接近传感器）通电后开始工作前的延时 | 26 ms |
| 滞后 | 1 % ... 10 % |
| 再现性 | ≤ 1 % 4) |
| 温度漂移 (Sr) | ± 10 % |
| 电磁兼容性 | 根据 EN 60947-5-2 |
| 持续性电流 Ia | ≤ 200 mA |
| 导线材料 | PUR |
| 极性反接保护 | 是 |
| 短路保险 | 是 |
| 通电脉冲保护 | ✔ |
| 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| 运行环境温度 | –25 ℃ ... +75 ℃ |
| 外壳材料 | 塑料, VISTAL® |
| 材料，感应面 | 塑料, VISTAL® |
1) 从 UV.
2) 在 Ia max 时.
3) 没有确认.
4) 从 Sr，（UV 和 Ta 稳定）.
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| China-RoHS | ✔ |
分类
| ECLASS 5.0 | 27270104 |
| ECLASS 5.1.4 | 27270104 |
| ECLASS 6.0 | 27270104 |
| ECLASS 6.2 | 27270104 |
| ECLASS 7.0 | 27270104 |
| ECLASS 8.0 | 27270104 |
| ECLASS 8.1 | 27270104 |
| ECLASS 9.0 | 27270104 |
| ECLASS 10.0 | 27270104 |
| ECLASS 11.0 | 27270104 |
| ECLASS 12.0 | 27274301 |
| ETIM 5.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 7.0 | EC002544 |
| ETIM 8.0 | EC002544 |
| UNSPSC 16.0901 | 39122230 |
产品发布日期：2025.08.07
