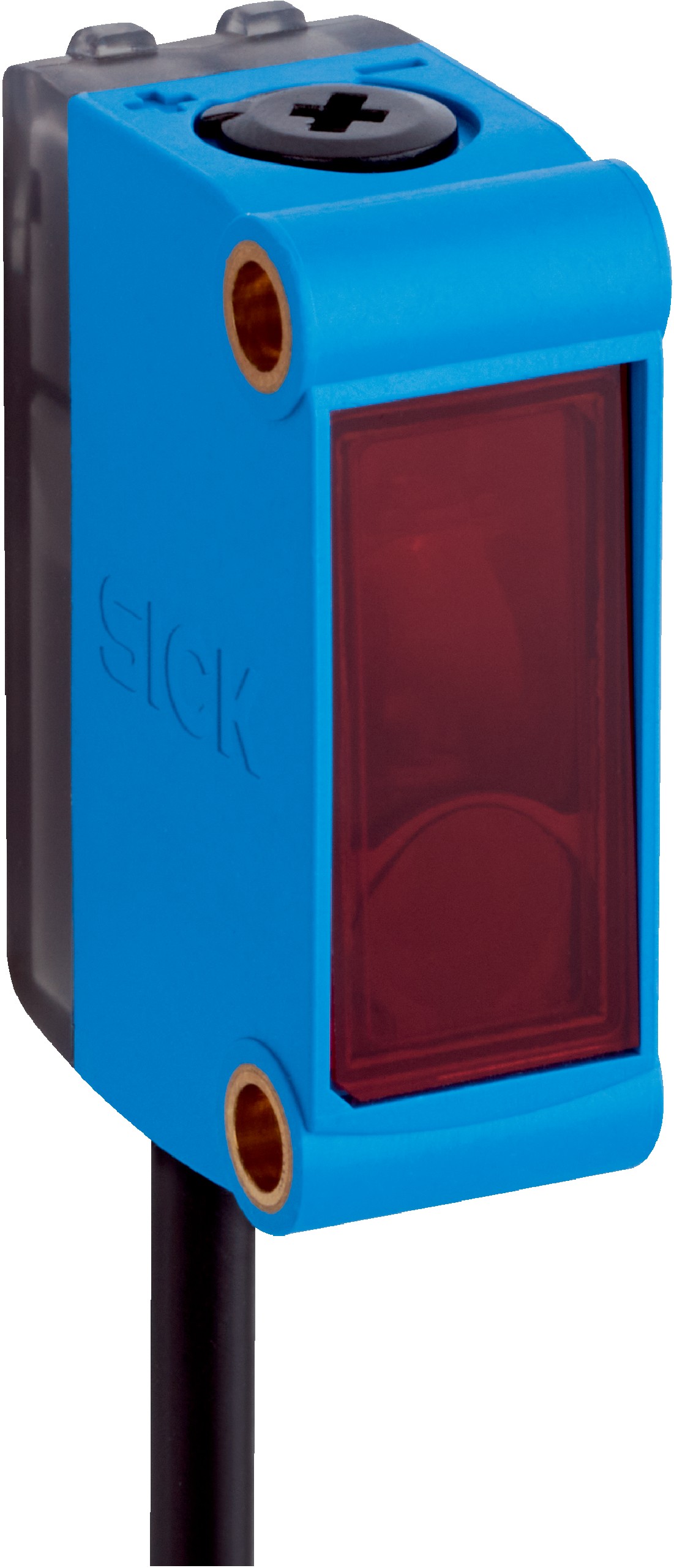

光电传感器GL6L-N1212

查看原图
型号：GL6L-N1212
货号：1115575
品牌：SICK

 European conformity (CE)  cULus  Regulatory Compliance Mark (RCM)  EAC, logo  CP  UK Conformity Assessed (UKCA)

产品特点

工作原理镜反射式光电传感器
感应距离
最小触发感应距离0.08 m
最大开关距离12 m
反射器到发射器的最大距离范围（运行备用 1）0.08 m ... 12 m
反射器到发射器的推荐距离范围（运行备用 2）0.08 m ... 10 m
参考反射器反光板 P250F
建议的实现理想性能的触发感应距离范围0.08 m ... 4.2 m
偏振过滤器是
发射光束
光源激光
光源种类可见红光
光点形状点状
光斑尺寸（距离）Ø 3.5 mm (1,000 mm)
发射器光束围绕标准发射轴的最大散射（偏向角）< +/- 1.5°（TU = +23 ℃）
激光器特征值
标准性参考IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11
激光等级1
轴长680 nm
脉冲宽度2 µs
最大脉冲功率≤ 11.9 mW
平均使用寿命100,000 h（温度为 TU = +25 ℃）
最小可检测物体 (MDO) 典型
3.5 mm (1 m 距离时（具有 90% 漫反射的物体（对应 DIN 5033 规定的标准白））)
设置
电位计用于设置切换距离
运行模式开关用于开关功能反转（明/暗切换）
显示
LED，绿色状态指示灯
持续接通：上电
LED 黄色光接收状态
持续接通：物体不存在
持续断开：物体存在
供货范围反光板 P250F, 不锈钢安装支架 (1.4301/304) BEF-W100-A

安全技术参数

MTTFD1,005 年
DCavg0 %
TM（持续运行时间）10 年

电气参数

工作电压 UB10 V DC ... 30 V DC 1)
残余纹波< 5 Vss
使用类别DC-13 (根据 EN 60947-5-2)
电流消耗≤ 20 mA, 无负荷。UB = 24 V 时
防护等级III
数字输出
数量1
类型NPN
开关类型明/暗切换
信号电压 NPN 高电平/低电平约 UB / ≤ 3 V
输出电流 Imax.≤ 100 mA 2)
输出保护电路反极性保护
过流保护
短路保护
响应时间≤ 625 µs
开关频率1,000 Hz 3)
引脚/缆芯分配
引脚 4 / 黑色 (BK) 功能数字输出、亮通开关、存在物体 → 输出 Q HIGH
引脚 4 / 黑色 (BK) 功能 - 详细信息传感器的引脚 4 功能可切换
通过运行模式开关进行其他可能的设置

1) 限值.

2) UB > 24 V，I max = 50 mA 时.

3) 亮暗对比度为 1:1 时.

机械参数

设计构造方形
尺寸(宽 x 高 x 深)12 mm x 31.5 mm x 21 mm
接口电缆，3 芯, 2 m
接口详细信息
低温特性低于 0℃ 时导线不能发生形变
导线横截面0.14 mm²
导线直径Ø 8 mm
电缆长度 (L)2 m
材料
外壳塑料, ABS
前镜塑料, PMMA
电缆塑料, PVC
重量大约 60 g

环境参数

外壳防护等级IP67 (EN 60529)
运行环境温度–20 ℃ ... +50 ℃ 1) 2)
仓库环境温度–40 ℃ ... +70 ℃
类型抗环境光能力太阳光: ≤ 13,000 lx
抗冲击能力30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27))
抗振动性10 Hz ... 55 Hz (振幅 0.5 mm，3 x 30 分钟 (EN60068-2-6))
空气湿度35 % ... 95 %, 相对空气湿度（无雾）
电磁兼容性（EMC）EN 60947-5-2
UL 文件编号NRKH.E348498 & NRKH7.E348498

1) 温度 Tu => 45 ℃ 时，允许的最大工作电压 UB = 24 V，最大输出电流 Imax = 50 mA.

2) 当温度低于 TU = –20 ℃ 时需要 3 秒的预热时间.

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
cULus 认证✔
EAC 证书 / DoC✔
激光安全 (IEC 60825-1) 生产商声明✔

分类

ECLASS 5.027270902
ECLASS 5.1.427270902
ECLASS 6.027270902
ECLASS 6.227270902
ECLASS 7.027270902
ECLASS 8.027270902
ECLASS 8.127270902
ECLASS 9.027270902
ECLASS 10.027270902
ECLASS 11.027270902
ECLASS 12.027270902
ETIM 5.0EC002717
ETIM 6.0EC002717
ETIM 7.0EC002717
ETIM 8.0EC002717
UNSPSC 16.090139121528
产品发布日期：2025.08.06
