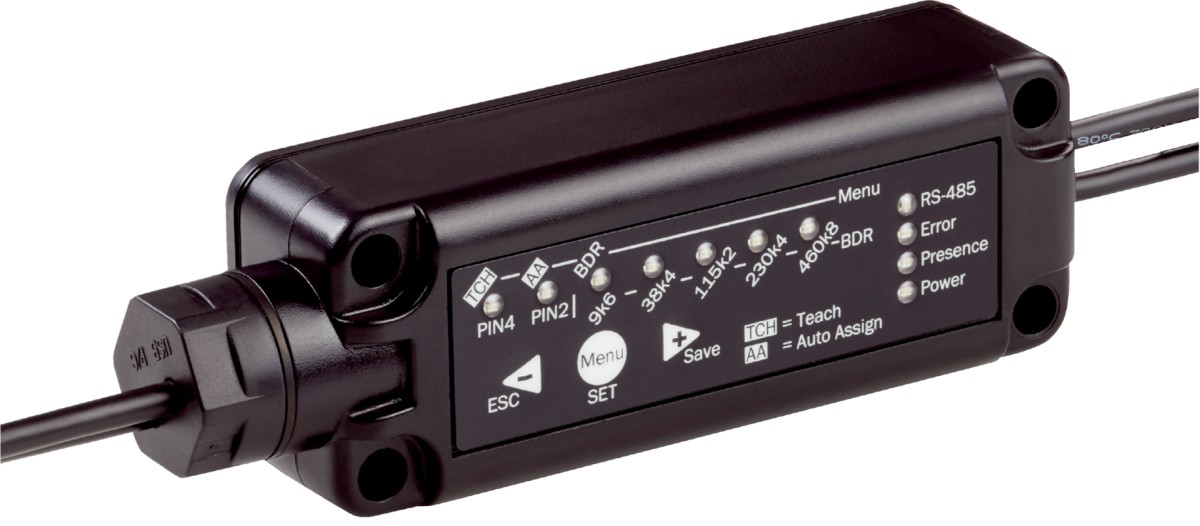

自动化光栅FC1A-CZ2A1A
型号：FC1A-CZ2A1A
货号：1091610
品牌：SICK
产品特点
| 设备规格 | FlexChain Host |
| 传感器原理 | 接收器/发射器 镜反射式光电传感器 漫反射光电传感器 光栅系统 |
| 参数化模式 | USB 接口用于借助 SICK 工程工具 SOPAS ET 简单配置 FlexChain |
| 参数设置 | 传感器参数设置 区域定义 测量功能 逻辑功能 接口参数设置 诊断功能 |
| 包含在供货范围内 | 1 × FlexChain Host 1 份快速入门指南 2 x 终结器 FlexChain (2119481) |
机械/电子参数
| 供电电压 Uv | 24 V 1) 2) |
| 消耗电流 Imax.（最大从机数量时） | 600 mA @ 24 V |
| 输出电流 Imax. | ≤ 100 mA |
| 输出负载，电容 | 100 µF |
| 输出负载，感应 | 1 H |
| 初始化时间 | < 1 s |
| 尺寸(宽 x 高 x 深) | 109.4 mm x 25 mm x 35 mm |
| 连接类型 | 带有 M12 插头的电缆，8针 3) |
| 外壳材料 | 塑料 (ABS) |
| 同步 | 电缆 |
| 外壳防护等级 | IP65, IP67 |
| 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 |
| 防护等级 | III |
| 重量 | 大约 161 g |
1) ± 20 %.
2) 限值，反极性保护在具备短路保护的电路中运行时：最大 8 A.
3) 可编程逻辑控制器通讯.
性能
| 响应时间 | ≤ 35 ms 1) |
1) 取决于系统配置.
通讯接口
| |||||||||
| |||||||||
| 输入/输出 | RS-485 + 1 x I/O + 1 x Q (IO-Link) | ||||||||
| |||||||||
| |||||||||
环境参数
| 抗冲击能力 | 一次性冲击 30 g，11 ms，每轴 6 次 / 持续性冲击 25 g，6 ms，每轴 1,000 次 |
| 抗振动性 | 正弦波形 20-2,000 Hz 10 g，每轴 2 h |
| 电磁兼容性 | EN 61000-6-2, EN 61000-6-3 |
| 运行环境温度 | –25 ℃ ... +50 ℃ |
| 仓库环境温度 | –25 ℃ ... +70 ℃ |
Smart Task
| Smart Task 名称 | 基本逻辑 |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
| IO-Link | ✔ |
分类
| ECLASS 5.0 | 27242608 |
| ECLASS 5.1.4 | 27242608 |
| ECLASS 6.0 | 27242608 |
| ECLASS 6.2 | 27242608 |
| ECLASS 7.0 | 27242608 |
| ECLASS 8.0 | 27242608 |
| ECLASS 8.1 | 27242608 |
| ECLASS 9.0 | 27242608 |
| ECLASS 10.0 | 27242608 |
| ECLASS 11.0 | 27242608 |
| ECLASS 12.0 | 27242608 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| UNSPSC 16.0901 | 39121528 |
