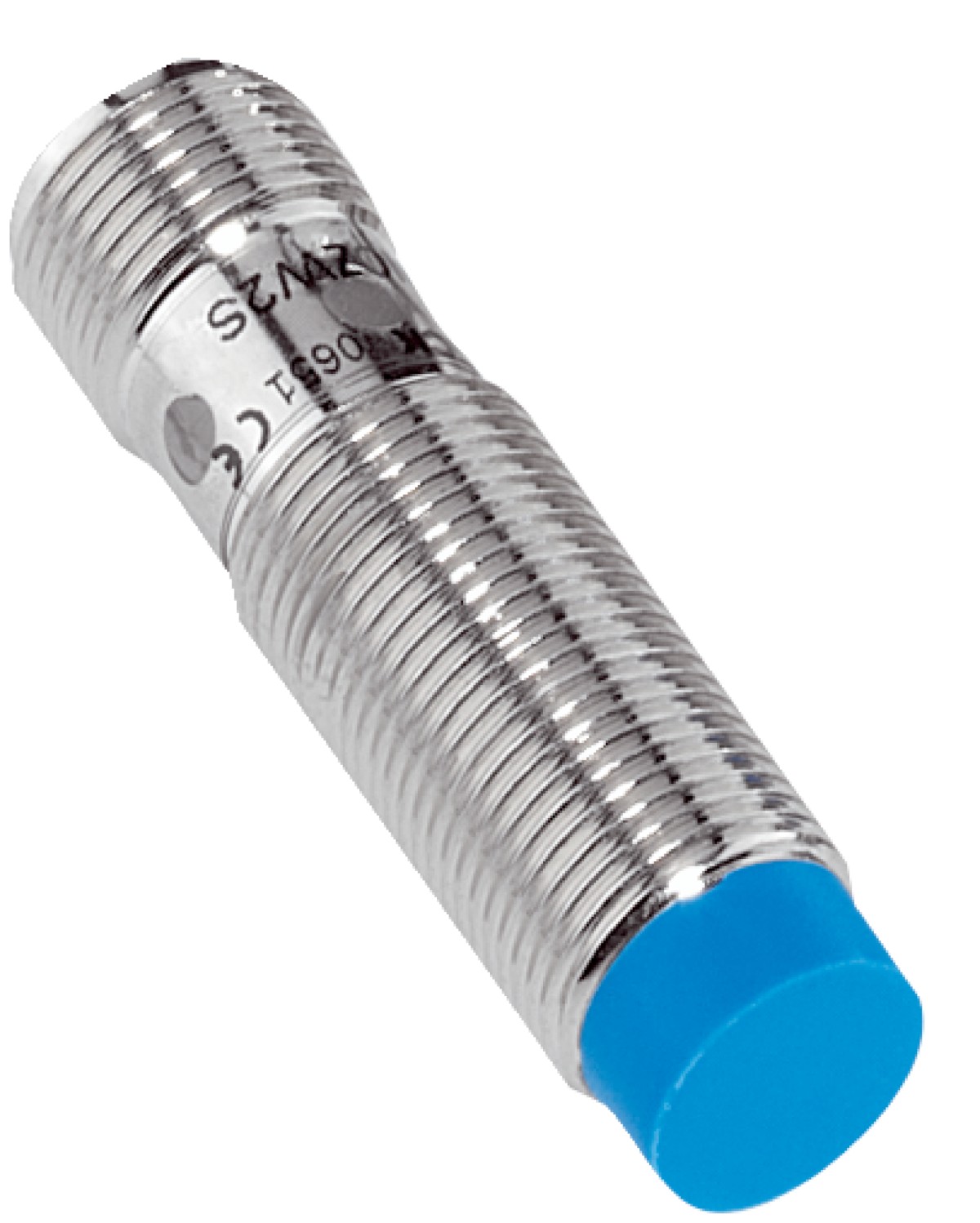

电感式接近传感器IME12-10NPOZC0K
型号：IME12-10NPOZC0K
货号：1071235
品牌：SICK
产品特点
| 设计构造 | 米 |
| 外壳形状 | 短形 |
| 螺纹尺寸 | M12 x 1 |
| 直径 | Ø 12 mm |
| 触发感应距离 Sn | 10 mm |
| 安全接通距离 Sa | 8.1 mm |
| 安装在金属 | 非齐平 |
| 开关频率 | 400 Hz |
| 连接类型 | 插头，M12，4 针 |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出功能 | 开口常闭 |
| 电气规格 | DC 3 线 |
| 外壳防护等级 | IP67 1) |
| 特殊特征 | 三倍触发感应距离 |
| 供货范围 | 紧固螺母，黄铜，镀镍 (2 x) |
1) 根据 EN 60529.
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC |
| 残余纹波 | ≤ 10 % |
| 电压下降 | ≤ 2 V 1) |
| （接近传感器）通电后开始工作前的延时 | ≤ 50 ms |
| 滞后 | 1 % ... 15 % |
| 再现性 | ≤ 5 % 2) 3) |
| 温度漂移 (Sr) | ± 10 % |
| 电磁兼容性 | 根据 EN 60947-5-2 |
| 持续性电流 Ia | ≤ 200 mA |
| 空载电流 | ≤ 10 mA |
| 短路保险 | ✔ |
| 通电脉冲保护 | ✔ |
| 抗冲击与抗振性 | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm |
| 运行环境温度 | –25 ℃ ... +75 ℃ |
| 仓库环境温度 | –25 ℃ ... +75 ℃ |
| 外壳材料 | 黄铜, 镀镍 |
| 材料，感应面 | 塑料, PA 66 |
| 壳体长度 | 46 mm |
| 可用的螺纹长度 | 24 mm |
| 最大拧紧力矩 | ≤ 12 Nm |
| UL 文件编号 | NRKH.E181493 |
1) 在 Ia max 时.
2) 工作电压 UB 和环境温度 Ta 恒定.
3) 从 Sr.
安全技术参数
| MTTFD | 1,735 年 |
| DCavg | 0 % |
折减系数
| 提示 | 这些数据仅作为参考，可能有偏差 |
| 钢铁 St37 （Fe） | 1 |
| 不锈钢 （V2A） | 大约 0.68 |
| 铝 （Al） | 大约 0.47 |
| 铜（Cu） | 大约 0.42 |
| 黄铜 (Ms) | 大约 0.5 |
安装指导
| 备注 | 相关图示参见“安装指导” |
| A | 15 mm |
| B | 45 mm |
| C | 12 mm |
| D | 30 mm |
| E | 13 mm |
| F | 100 mm |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
产品发布日期：2026.01.28
