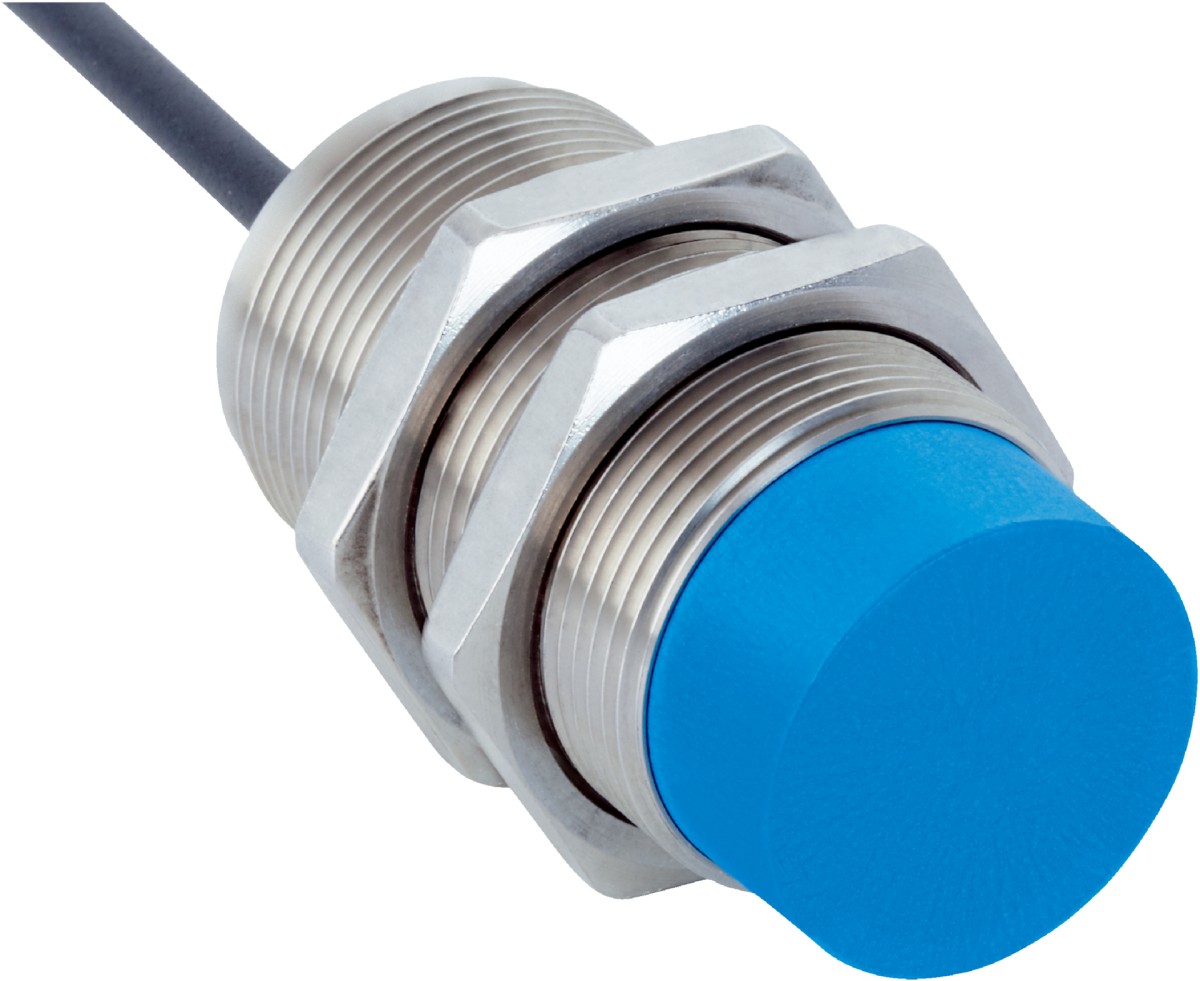

产品特点
| 设计构造 | 米 |
| 外壳形状 | 标准结构形式 |
| 螺纹尺寸 | M30 x 1,5 |
| 直径 | Ø 30 mm |
| 触发感应距离 Sn | 20 mm |
| 安全接通距离 Sa | 16.2 mm |
| 安装在金属 | 非齐平 |
| 开关频率 | 500 Hz |
| 连接类型 | 电缆，3 芯, 2 m |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出功能 | 开口常闭 |
| 电气规格 | DC 3 线 |
| 外壳防护等级 | IP68 1) IP69K 2) |
| 特殊特征 | 耐清洗剂, 耐温性 |
| 特殊应用 | 移动式工作设备, 卫生和潮湿环境, 恶劣的使用条件 |
| 供货范围 | 紧固螺母，黄铜，镀镍 (2 x) |
1) 根据 EN 60529.
2) 根据 ISO 20653：2013-03.
机械/电子参数
| 供电电压 | 7.2 V DC ... 60 V DC |
| 残余纹波 | ≤ 10 % |
| 电压下降 | ≤ 2.5 V 1) |
| （接近传感器）通电后开始工作前的延时 | 100 ms |
| 滞后 | 3 % ... 20 % |
| 再现性 | ≤ 2 % 2) |
| 温度漂移 (Sr) | ± 10 % |
| 电磁兼容性 | 干扰辐射和抗干扰性符合车辆法规 ECE-R10 Rev. 5：E1 型式批准 抗干扰性符合 DIN ISO 11452-2: 100 V/m AM 垂直 20 MHz - 800 MHz；AM 水平 200 MHz - 800 MHz；PM 垂直/水平 800 MHz - 2.7 GHz 电缆传导的干扰量符合 ISO 7637-2（脉冲/严重级别/失效标准 12 V/失效标准 24 V）：1/IV/C/C、2a/IV/A/A、2b/IV/C/C、3a/IV/A/A、3b/IV/A/A、4/IV/C/A、5a/IV/B/B、5b/IV/B/B EN 61000-4-2 ESD：4 kV CD / 8 kV AD EN 61000-4-3 高频辐射：10 V/m EN 61000-4-4 爆发：2 kV EN 61000-4-5 浪涌：0.5 kV L-to-L，Ri：2 Ohm |
| 环境检查 | 快速温变 EN 60068-2-14, Na：TA = –25 ℃，TB = 75 ℃，t1 = 40 min，t2 = < 10 s，300 次循环，Delta Sr ≤ 10% |
| 腐蚀检查 | 盐雾试验 EN 60068-2-52：5 级严重，4 次循环 |
| 持续性电流 Ia | ≤ 200 mA 3) |
| 空载电流 | ≤ 10 mA |
| 导线材料 | PUR |
| 导线横截面 | 0.5 mm² |
| 导线直径 | Ø 5 mm |
| 短路保险 | ✔ |
| 通电脉冲保护 | ✔ |
| 抗冲击与抗振性 | 抗振动性 EN 60068-2-6 Fc：25 g Peak (10 Hz ... 2,000 Hz) / –20 ℃ ... +50 ℃ 耐冲击性 EN 60068-2-27 Ea：100 g 11 ms；沿 3 个坐标轴的各个方向 3 次冲击/-40 ℃ ... +85 ℃ 持续抗冲击性 EN 60068-2-29 Eb：40 g 3 ms 上升，7 ms 下降/沿 3 个坐标轴的各个方向 5,000 次冲击/-20 ℃ ... +50 ℃ 宽频带噪声 EN 60068-2-64：15 g rms (5 Hz ... 2,000 Hz)/沿 3 个坐标轴的各个方向 8 小时/-40 ℃ ... +85 ℃ |
| 运行环境温度 | –40 ℃ ... +100 ℃ |
| 外壳材料 | V4A 不锈钢, DIN 1.4404 / AISI 316L |
| 材料，感应面 | 塑料, LCP |
| 壳体长度 | 61 mm |
| 可用的螺纹长度 | 43.65 mm |
| 最大拧紧力矩 | Typ. 100 Nm |
| 防护等级 | III |
| UL 文件编号 | E181493 |
1) 在 Ia max 时.
2) 工作电压 UB 和环境温度 Ta 恒定.
3) 参见“持续电流 Ia 与温度的关系”特性曲线.
安全技术参数
| MTTFD | 1,196 年 |
| DCavg | 0 % |
折减系数
| 提示 | 这些数据仅作为参考，可能有偏差 |
| 不锈钢 （V2A） | 大约 0.78 |
| 铝 （Al） | 大约 0.44 |
| 铜（Cu） | 大约 0.36 |
| 黄铜 (Ms) | 大约 0.46 |
安装指导
| 备注 | 相关图示参见“安装指导” |
| A | 20 mm |
| B | 62 mm |
| C | 30 mm |
| D | 60 mm |
| E | 20 mm |
| F | 160 mm |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| CCC 证书 | ✔ |
| cULus 认证 | ✔ |
| ECE 检验标志 | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
