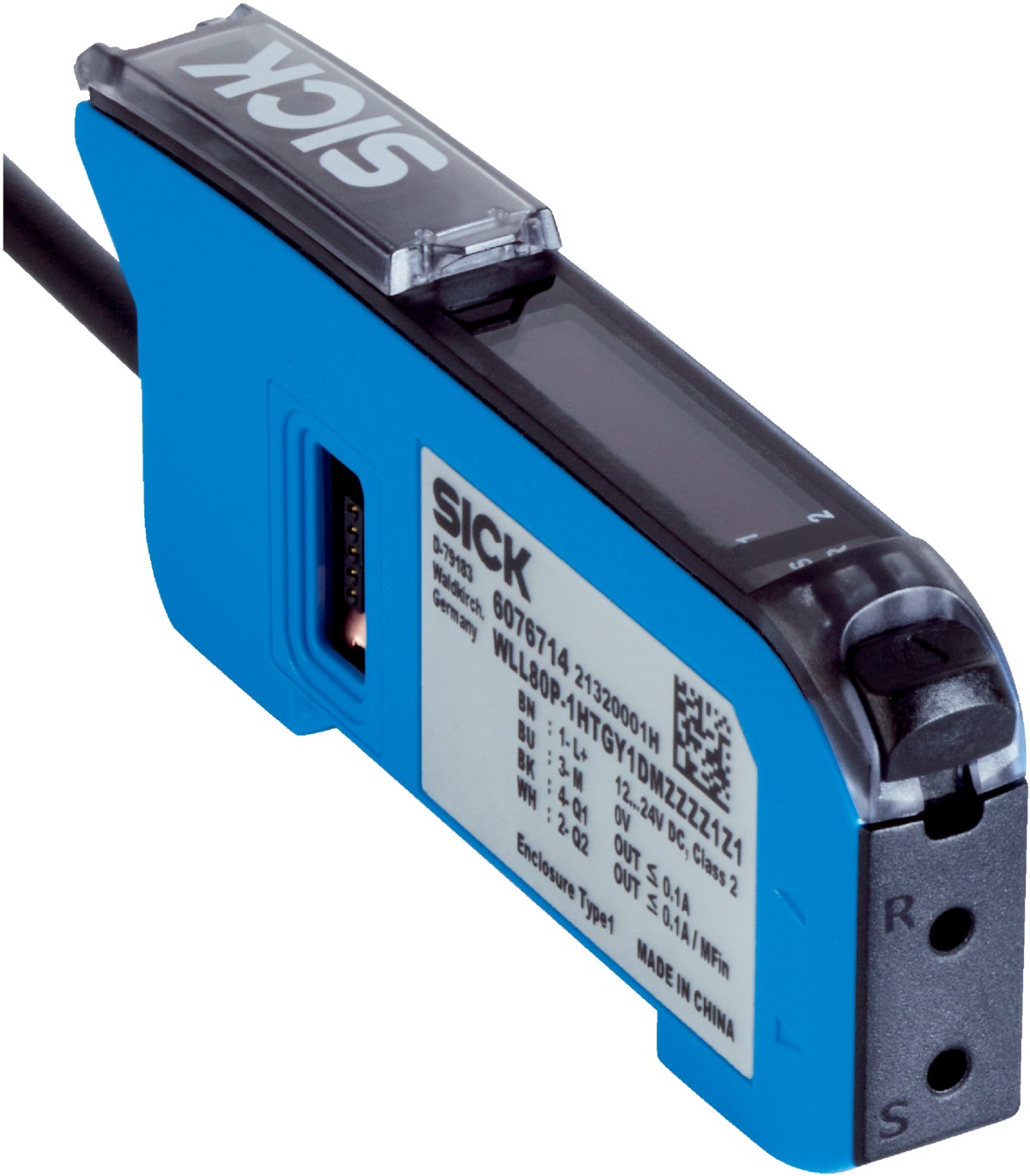

光纤传感器WLL80P-1HTGY1DMZZZZ1Z1

查看原图
型号：WLL80P-1HTGY1DMZZZZ1Z1
货号：6076714
品牌：SICK

 European conformity (CE)  cULus  Regulatory Compliance Mark (RCM)  CP  UK Conformity Assessed (UKCA)

产品特点

机器型号光纤放大器
设备类型详情基本单元 1)
工作原理详细信息取决于所使用的光纤电缆
最大开关距离取决于所使用的光纤电缆
发射光束
光源LED
光源种类可见红光
LED 特征值
标准性参考EN 62471:2008-09 | IEC 62471:2006，修订版
LED 风险组标记无危险
轴长660 nm
平均使用寿命100,000 h（温度为 TU = +25 ℃）
设置
电缆/引脚用于禁用发射单元并执行测试逻辑/用于设置触发感应距离/用于复位计数器
显示屏+操作按键用于设置传感器参数
显示
LED，绿色状态指示灯
持续接通：开关量输出 1 激活
LED 黄色 1开关量输出 1 状态
持续接通：开关量输出 2 激活
持续断开：开关量输出 1 未激活
闪烁：执行示教功能/示教功能故障
LED 黄色 2开关量输出 2 状态
持续接通：开关量输出 2 激活
持续断开：开关量输出 2 未激活
闪烁：执行示教功能/示教功能故障
显示屏传感器功能显示屏
菜单语言：德语、英语、中文、韩语、日语
供货范围安装支架 BEF-WLL180

1) 最多可连接 15 个扩展模块的接口.

安全技术参数

MTTFD311.3 年
DCavg0%
TM（持续运行时间）20 年

通讯接口

串行✔

电气参数

工作电压 UB12 V DC ... 24 V DC 1)
残余纹波± 10 % 2)
电流消耗≤ 50 mA 3)
防护等级III
数字输出
数量2 (可独立设置)
类型反向脉冲：PNP/NPN 4)
PNP
NPN：集电极开路
开关类型明/暗切换
信号电压 PNP 高电平/低电平约 UB-2.5 V / 0 V
信号电压 NPN 高电平/低电平约 UB / < 2.5 V
输出电流 Imax.≤ 100 mA
输出保护电路反极性保护
过流保护
短路保护
响应时间≤ 16 µs 5)
≤ 70 µs
≤ 250 µs
≤ 500 µs
≤ 1,000 µs
≤ 2,000 µs
≤ 8,000 µs
开关频率31.2 kHz 6)
7.1 kHz
2 kHz
1 kHz
500 Hz
250 Hz
62.5 Hz
时间功能开启延迟, 关闭延迟, 关闭延迟和开启延迟, 脉冲（单次）, 接通延迟和脉冲, 已停止
延迟时间通过操作按键/网关进行设置, 0 ms ... 30,000 ms
引脚/缆芯分配
引脚 4 / 黑色 (BK) 功能数字输出，物体存在 → 输出 Q1 HIGH
引脚 4 / 黑色 (BK) 功能 - 详细信息传感器的引脚 4 功能可配置
引脚 2 / 白色 (WH) 功能数字输出，物体存在 → 输出 QL2 HIGH
引脚 2 / 白色 (WH) 功能 - 详细信息传感器的引脚 2 功能可配置

1) 限值.

2) 不得超过或低于 UV 公差.

3) 无负荷.

4) 可通过菜单选择.

5) 在总线模式下，最快响应时间为 22 µs.

6) 明暗比为 1:1 时。在总线模式下，最高开关频率为 22.7 kHz.

机械参数

设计构造方形
尺寸(宽 x 高 x 深)10.5 mm x 33.2 mm x 79.9 mm
接口电缆 4针, 2 m
接口详细信息
低温特性低于 0℃ 时导线不能发生形变
导线横截面0.18 mm²
导线直径Ø 4 mm
电缆长度 (L)2 m
材料
外壳塑料, PC
电缆塑料, PVC
重量大约 75 g

环境参数

外壳防护等级IP54 (EN 60529)
运行环境温度–25 ℃ ... +55 ℃ 1)
仓库环境温度–40 ℃ ... +70 ℃
类型抗环境光能力

人造光: ≤ 3,000 lx

太阳光: ≤ 10,000 lx

抗冲击能力50 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27))
抗振动性10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
空气湿度35 % ... 85 %, 相对空气湿度（无雾）
电磁兼容性（EMC）EN 60947-5-2

1) 在总线模式下，温度范围受限 (Imax.20 mA)：-25 ℃ ... +45 ℃.

Smart Task

Smart Task 名称计数 + 消除抖动
计时器功能

已停止

开启延迟

关闭延迟

关闭延迟和开启延迟

脉冲（单次）

接通延迟和脉冲

逆变器是
开关信号
QL1 的切换信号开关量输出
QL2 的切换信号开关量输出

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
cULus 认证✔
光生物安全性 (DIN EN 62471) 证书✔

分类

ECLASS 5.027270905
ECLASS 5.1.427270905
ECLASS 6.027270905
ECLASS 6.227270905
ECLASS 7.027270905
ECLASS 8.027270905
ECLASS 8.127270905
ECLASS 9.027270905
ECLASS 10.027270905
ECLASS 11.027270905
ECLASS 12.027270905
ETIM 5.0EC002651
ETIM 6.0EC002651
ETIM 7.0EC002651
ETIM 8.0EC002651
UNSPSC 16.090139121528
产品发布日期：2025.08.07
