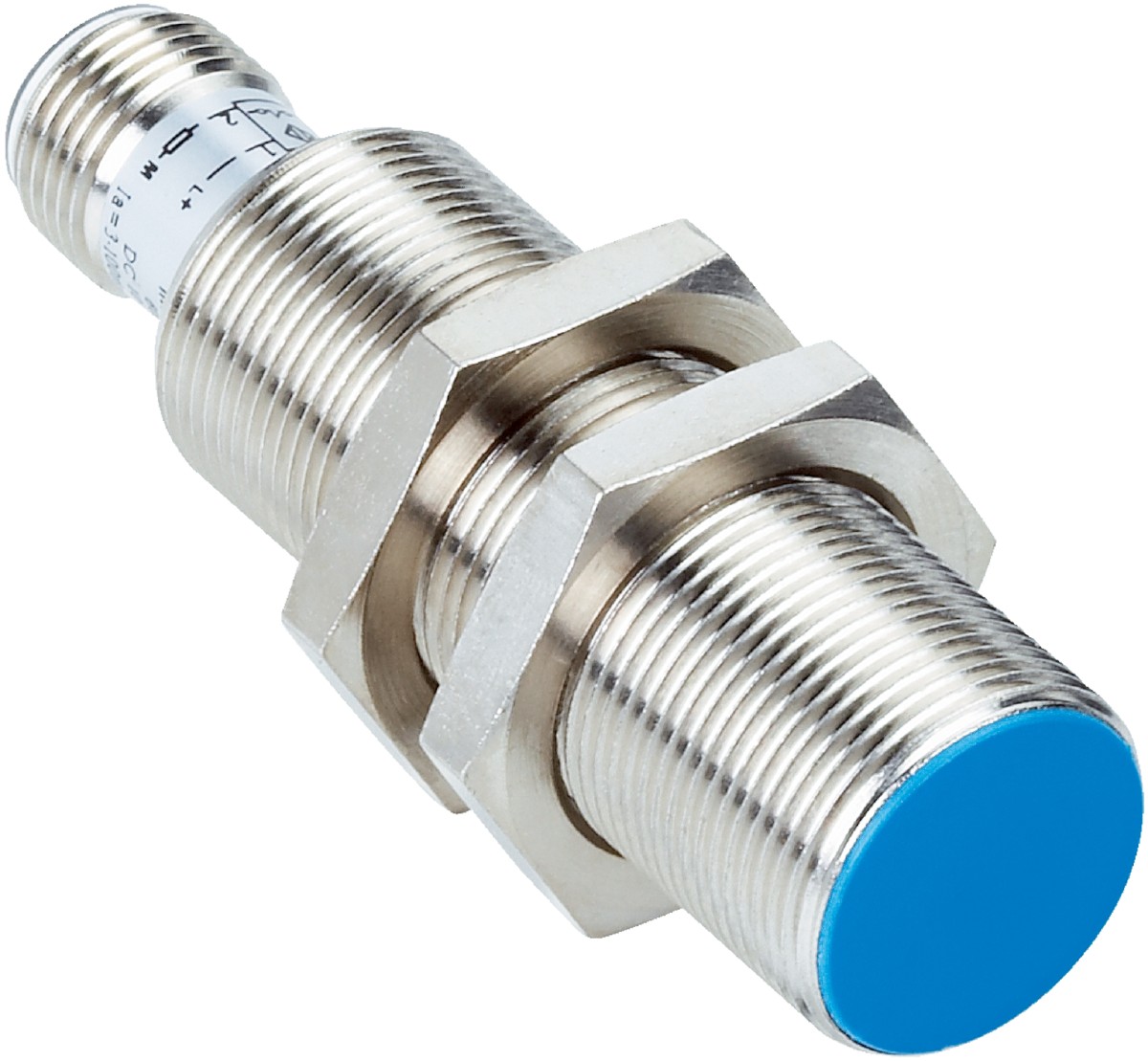

电感式接近传感器IM18-05BUO-ZU0
型号：IM18-05BUO-ZU0
货号：7902123
品牌：SICK
产品特点
| 设计构造 | 米 |
| 外壳形状 | 标准结构形式 |
| 螺纹尺寸 | M18 x 1 |
| 直径 | Ø 18 mm |
| 触发感应距离 Sn | 5 mm |
| 安全接通距离 Sa | 4.05 mm |
| 安装在金属 | 齐平 |
| 开关频率 | 25 Hz 1) 100 Hz 2) |
| 连接类型 | 电缆，2电线, 2 m |
| 输出功能 | 开口常闭 |
| 电气规格 | AC/DC 2 线 |
| 外壳防护等级 | IP67 3) |
| 供货范围 | 紧固螺母，黄铜，镀镍 (2 x) |
1) AC.
2) DC.
3) 根据 EN 60529.
机械/电子参数
| 供电电压 | 20 V AC/DC ... 250 V AC/DC |
| 电压下降 | ≤ 6.5 V AC, ≤ 6 V DC |
| （接近传感器）通电后开始工作前的延时 | ≤ 8 ms |
| 滞后 | 1 % ... 15 % |
| 再现性 | ≤ 10 % 1) 2) 3) |
| 温度漂移 (Sr) | ± 10 % |
| 电磁兼容性 | 根据 EN 60947-5-2 根据 EN 55011标准，B 级 |
| 持续性电流 Ia | ≤ 350 mA 4) ≤ 250 mA 5) ≤ 100 mA 6) |
| 剩余电流 | ≤ 2.5 mA (AC 250 V) ≤ 1.3 mA (AC 110 V) ≤ 0.8 mA (DC 24 V) |
| 最小负载电流 | ≥ 5 mA |
| 短时耐受电流 | 2.2 A 7) |
| 导线材料 | PUR |
| 导线横截面 | 0.5 mm² |
| 短路保险 | 8) |
| 通电脉冲保护 | ✔ |
| 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| 运行环境温度 | –25 ℃ ... +80 ℃ |
| 外壳材料 | 黄铜, 镀镍 |
| 材料，感应面 | 塑料, PBT |
| 壳体长度 | 80 mm |
| 可用的螺纹长度 | 58 mm |
| 最大拧紧力矩 | ≤ 35 Nm |
| 防护等级 | II |
| 额定绝缘电压 Ui | 250 V AC |
| 使用类别 | AC-140 9) DC-13 10) |
| 污染等级 | 3 |
| 额定冲击耐受电压 | 4 kV |
1) 工作电压 UB 和环境温度 Ta 恒定.
2) 从 Sr.
3) 重复准确度.
4) AC (+50 ℃).
5) AC (+80 ℃).
6) DC.
7) 20 ms / 0,5 Hz.
8) 根据微型保险丝 IEC60217-2 表 1， ≤ 2 A （快速）.
9) 小电磁负荷控制，保持电流 < 200 mA.
10) 电磁铁控制.
安全技术参数
| MTTFD | 974 年 |
| DCavg | 0 % |
| TM（持续运行时间） | 20 年 |
折减系数
| 提示 | 这些数据仅作为参考，可能有偏差 |
| 不锈钢 （V2A） | 大约 0.8 |
| 铝 （Al） | 大约 0.45 |
| 铜（Cu） | 大约 0.4 |
安装指导
| 备注 | 相关图示参见“安装指导” |
| A | 0 mm |
| B | 18 mm |
| C | 18 mm |
| D | 15 mm |
| E | 0 mm |
| F | 40 mm |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| CCC 证书 | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
