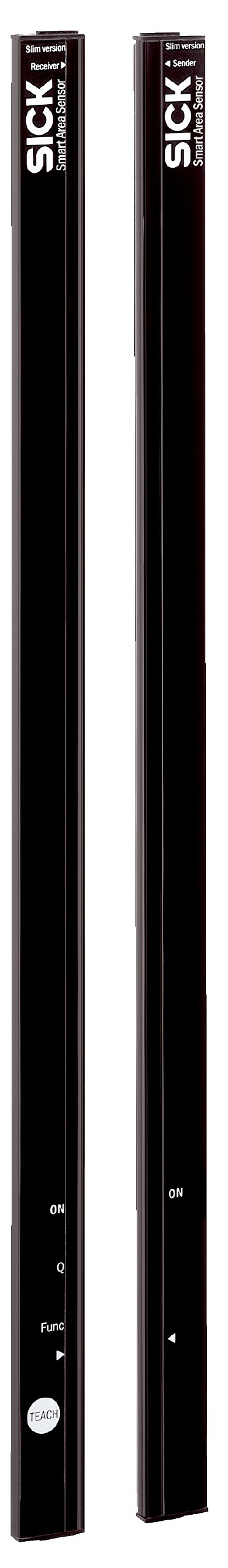

自动化光栅SAS4-F028P3PS1T00
型号：SAS4-F028P3PS1T00
货号：1208171
品牌：SICK
产品特点
| 传感器原理 | 接收器/发射器 |
| 最小可检测物体 （MDO） | 平行光, 45 mm |
| 光束距离 | 40 mm |
| 光线出口 | 扁平 |
| 光束数量 | 8 |
| 监控高度 | 280 mm |
| 参数设置 | 示教按键 |
| 十字光线/平行光 | 平行光激活 |
| 输出 1 | 当光路被遮挡时，输出端1处于激活状态 |
| 屏蔽功能 | 屏蔽功能已禁用 |
| 自动示教 | 自动示教已禁用 |
| 对准辅助设备 | 无校准帮助 |
机械/电子参数
| 光源 | 红外线 |
| 轴长 | 950 nm |
| 供电电压 Uv | DC24 V, ± 20 % |
| 消耗电流， 接收器 | ≤ 70 mA |
| 残余纹波 | < 5 Vss |
| 输出电流 Imax. | ≤ 100 mA |
| 输出负载，电容 | 100 nF |
| 输出负载，感应 | 1 H |
| 初始化时间 | 1 s |
| 开关量输出 | PNP |
| 输入端 | 示教输入（接收器） 测试输入（发射器） HIGH = 10 V ... 30 V / LOW = < 5 V |
| 尺寸(宽 x 高 x 深) | 25 mm x 352.4 mm x 8.2 mm |
| 连接类型 | 电缆带插头，M8，4 针 |
| 外壳材料 | PMMA |
| 显示器 | LED |
| 同步 | 光学 |
| 外壳防护等级 | IP65 |
| 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 |
| 防护等级 | III |
| 重量 | 40 g |
| 脉冲频率 | 500 kHz |
| 铝制稳定器 | 无稳定器 |
性能
| 最大扫描范围 | 4 m 1) |
| 最小扫描范围 | 平行光: ≥ 0 m 2) |
| 工作范围 | 3 m |
| 响应时间 | 平行光, 19 ms |
1) 免环境干扰和防二极管老化.
2) 孔径角± 10°.
环境参数
| 抗冲击能力 | 10 g / DIN EN 60068-2-29 / 16 ms |
| 抗振动性 | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) |
| 电磁兼容性 | EN 60947-5-2 |
| 抗环境光能力 | 直接: 100,000 lx 1) 间接: 150,000 lx |
| 运行环境温度 | –25 ℃ ... +55 ℃ |
| 仓库环境温度 | –25 ℃ ... +70 ℃ |
1) 太阳光.
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
分类
| ECLASS 5.0 | 27270910 |
| ECLASS 5.1.4 | 27270910 |
| ECLASS 6.0 | 27270910 |
| ECLASS 6.2 | 27270910 |
| ECLASS 7.0 | 27270910 |
| ECLASS 8.0 | 27270910 |
| ECLASS 8.1 | 27270910 |
| ECLASS 9.0 | 27270910 |
| ECLASS 10.0 | 27270910 |
| ECLASS 11.0 | 27270910 |
| ECLASS 12.0 | 27270910 |
| ETIM 5.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| ETIM 7.0 | EC002549 |
| ETIM 8.0 | EC002549 |
| UNSPSC 16.0901 | 39121528 |
产品发布日期：2025.08.06
