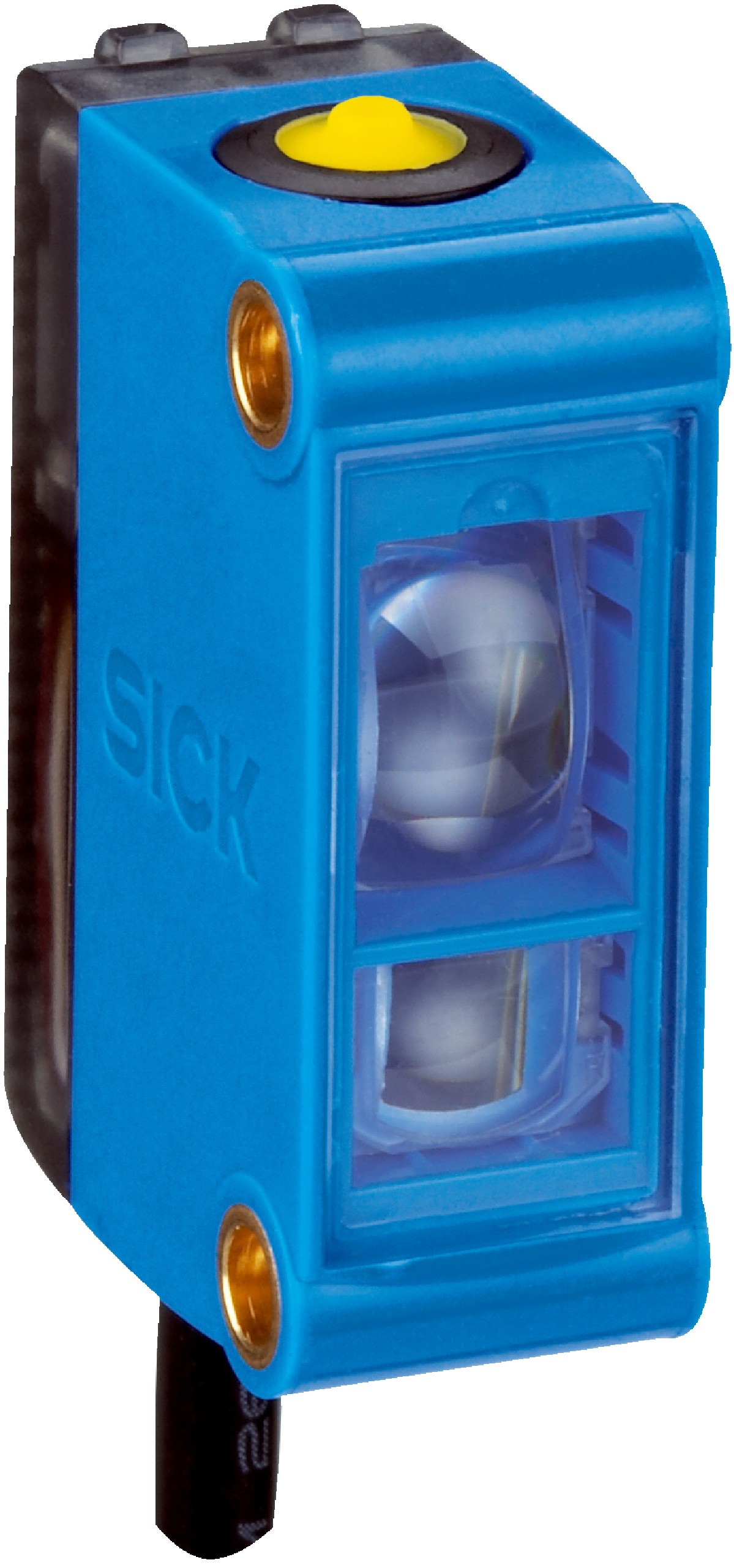

荧光传感器LUTM-UP817A2P

查看原图
型号：LUTM-UP817A2P
货号：1067297
品牌：SICK

 European conformity (CE)  IO-Link  cULus listed  Regulatory Compliance Mark (RCM)

产品特点

尺寸(宽 x 高 x 深)12 mm x 31.5 mm x 21 mm
感应距离≤ 12.5 mm 1)
外壳形状无
工作区域8 mm ... 20 mm
光源LED, UV 2)
轴长370 nm
光线出口长的一面
光点尺寸2 mm x 2.5 mm 3)
光点位置长度方向
接收范围450 nm ... 750 nm
设置电缆，IO-Link
示教功能程序2 点示教功能静态/动态
开关功能明/暗切换 4)

1) 从镜头前沿.

2) 平均使用寿命：100,000 小时，TU = +25 ℃.

3) 在扫描范围.

4) H/D 切换在自学习.

机械/电子参数

供电电压12 V DC ... 24 V DC 1)
残余纹波≤ 5 Vss 2)
电流消耗≤ 50 mA 3)
开关频率6 kHz 4)
响应时间80 µs 5)
抖动40 µs
开关量输出PNP
开关量输出（电压）PNP：高电平 = UV ≤ 2 V / 低电平约 0 V
开关类型明/暗切换
输出电流 Imax.< 100 mA 6)
连接类型带插头的电缆，M12，4 针, 0.2 m
防护等级III
保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

外壳防护等级IP67
重量70 g
外壳材料ABS

1) 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，最大 8 A.

2) 不得超过或低于 UV 公差.

3) 无负荷.

4) 亮暗对比度为 1:1 时.

5) 信号传输时间（电阻负载时）.

6) 当供电电压 > 24 V时，Imax = 30 mA。Imax 是所有 Qn 的总电流量.

通讯接口

IO-Link✔ , IO-Link V1.1
VendorID26
DeviceID HEX800072
DeviceID DEC8388722
周期时间2.3 ms
流程数据结构 A

Bit 0 = QL1 的切换信号

Bit 1 = 流程质量警报

Bit 2 = 示教成功

Bit 3 = 示教已执行

Bit 4 ～ 15 = 空

流程数据结构 B

Bit 0 = QL1 的切换信号

Bit 1 = 流程质量警报

Bit 2 = 示教成功

Bit 3 = 示教已执行

Bit 4 ～ 15 = 空

Bit 6 ～ 15 = 测量值

环境参数

运行环境温度–10 ℃ ... +55 ℃
仓库环境温度–20 ℃ ... +75 ℃
冲击负荷根据 IEC 60068 标准
UL 文件编号NRKH.E348498 & NRKH7.E348498

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
cULus 认证✔
IO-Link✔
光生物安全性 (IEC EN 62471) 证书✔

分类

ECLASS 5.027270908
ECLASS 5.1.427270908
ECLASS 6.027270908
ECLASS 6.227270908
ECLASS 7.027270908
ECLASS 8.027270908
ECLASS 8.127270908
ECLASS 9.027270908
ECLASS 10.027270908
ECLASS 11.027270908
ECLASS 12.027270908
ETIM 5.0EC001822
ETIM 6.0EC001822
ETIM 7.0EC001822
ETIM 8.0EC001822
UNSPSC 16.090139121528
产品发布日期：2025.08.12
