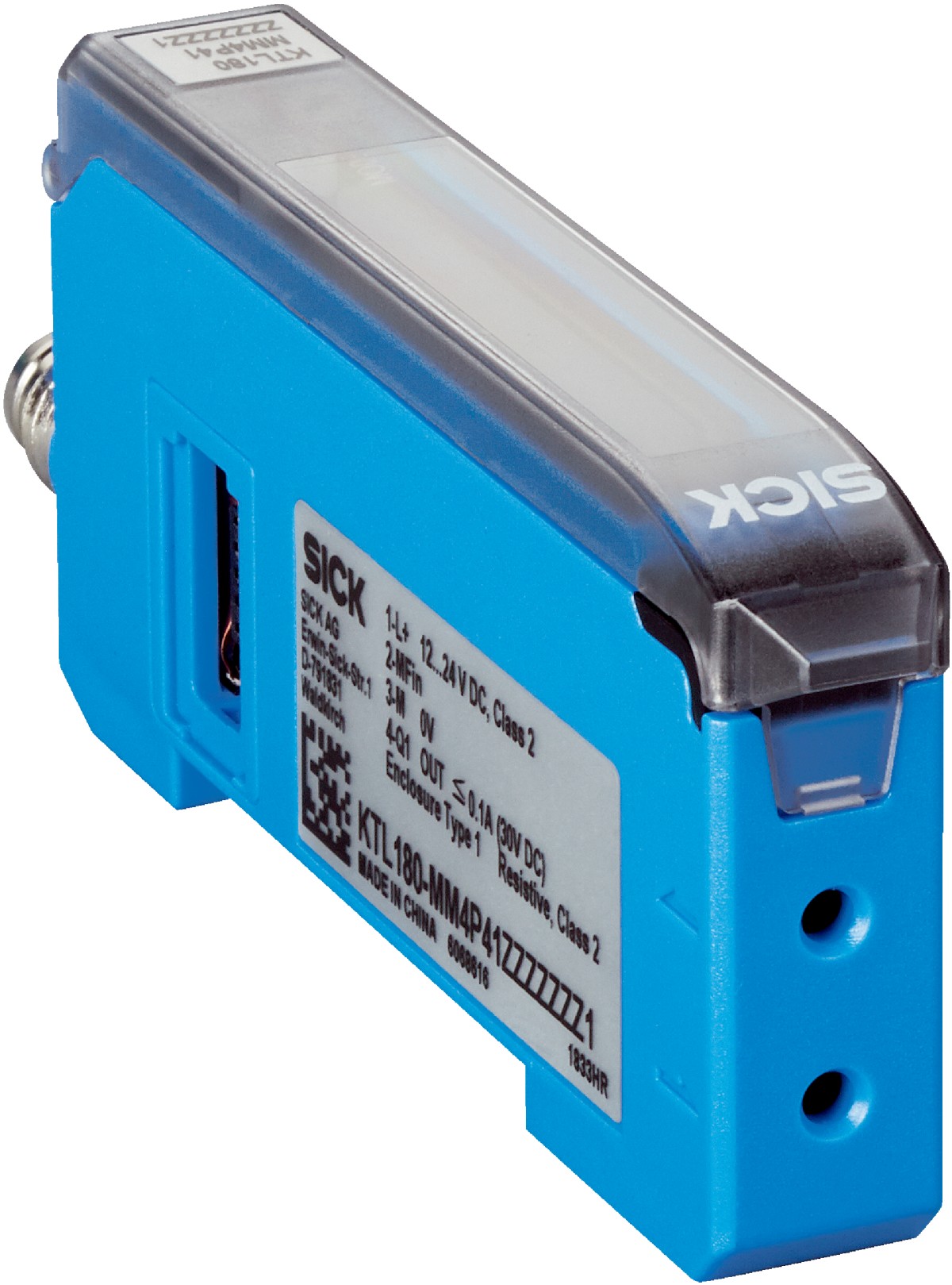

色标传感器KTL180-MM4P41ZZZZZ
型号：KTL180-MM4P41ZZZZZ
货号：6068616
品牌：SICK
产品特点
| 特殊应用 | - | ||||
| 机器型号 | 基本单元 | ||||
| 显示 | 显示屏 | ||||
| 显示屏 | LED 状态显示 / 2x 4-位双数显, 设定值（绿色显示）和实际值（红色显示）快速显示、参数显示 | ||||
| 尺寸(宽 x 高 x 深) | 10.5 mm x 33.2 mm x 71.9 mm | ||||
| 感应距离 | 0 mm ... 30 mm, 漫反射系统 1) | ||||
| 感应距离 | ≤ 30 mm 2) | ||||
| 外壳形状 | 用于光导纤维体 | ||||
| 光源 | 白色 LED 3) | ||||
| 发射器散射角 | 大约 65° 4) | ||||
| 轴长 | 400 nm ... 750 nm | ||||
| 示教功能程序 | 单点示教、两点示教、动态示教 | ||||
| 延迟时间 | 可设置 | ||||
| 特殊特征 | 多功能输入，用于总线模式的基本单元 | ||||
| 交货状态 | 示教功能程序（动态） | ||||
| 预设值 | 无 | ||||
| |||||
1) 具有 90% 反射比的扫描对象（指 DIN 5033 规定的标准白），触发感应距离和光纤有关.
2) 取决于所使用的光纤电缆.
3) 平均使用寿命：100,000 小时，TU = +25 ℃.
4) 见数据光纤 LL3.
电气参数
| 供电电压 | 12 V DC ... 24 V DC 1) |
| 残余纹波 | ≤ 10 % 2) |
| 电流消耗 | ≥ 50 mA (在 24 V) |
| 开关频率 | 31.2 kHz |
| 响应时间 | 16 µs |
| 抖动 | 8 µs |
| 开关量输出数量 | 1 |
| 开关量输出 | PNP |
| 开关类型 | 明/暗切换 |
| 输出电流 Imax. | 100 mA 3) |
| 输入，消隐输入 （AT） | 已消隐处理：U = 6.5 V ...< Uv: 自由运行：U < 5.5 V 4) |
| 输入，亮/暗 （L/D） | 亮：U < 6.5 V: 暗：U = 5.5 V ... < UV 4) |
| 存储时间 （ET） | 25 ms，非易失性存储 |
| 防护等级 | III |
| 保护电路 | UV 接口，带反极性保护 输入/输出带反极性保护 抑制干扰脉冲 有过载电流和短路保护的输出端 |
| 外壳防护等级 | IP50 |
1) +- 10%.
2) 不得超过或低于 UV 公差.
3) 所有输出端的总电流.
4) 最小脉冲 300 μs.
机械参数
| 外壳材料 | VISTAL® |
| 连接类型 | 插头，M8，4 针 |
| 重量 | 25 g |
环境参数
| 运行环境温度 | –25 ℃ ... +55 ℃ |
| 仓库环境温度 | –40 ℃ ... +70 ℃ |
| 冲击负荷 | IEC 60068-2-27 |
| UL 文件编号 | EN 60947-5-2 |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
| 光生物安全性 (IEC EN 62471) 证书 | ✔ |
分类
| ECLASS 5.0 | 27270906 |
| ECLASS 5.1.4 | 27270906 |
| ECLASS 6.0 | 27270906 |
| ECLASS 6.2 | 27270906 |
| ECLASS 7.0 | 27270906 |
| ECLASS 8.0 | 27270906 |
| ECLASS 8.1 | 27270906 |
| ECLASS 9.0 | 27270906 |
| ECLASS 10.0 | 27270906 |
| ECLASS 11.0 | 27270906 |
| ECLASS 12.0 | 27270906 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| UNSPSC 16.0901 | 39121528 |
