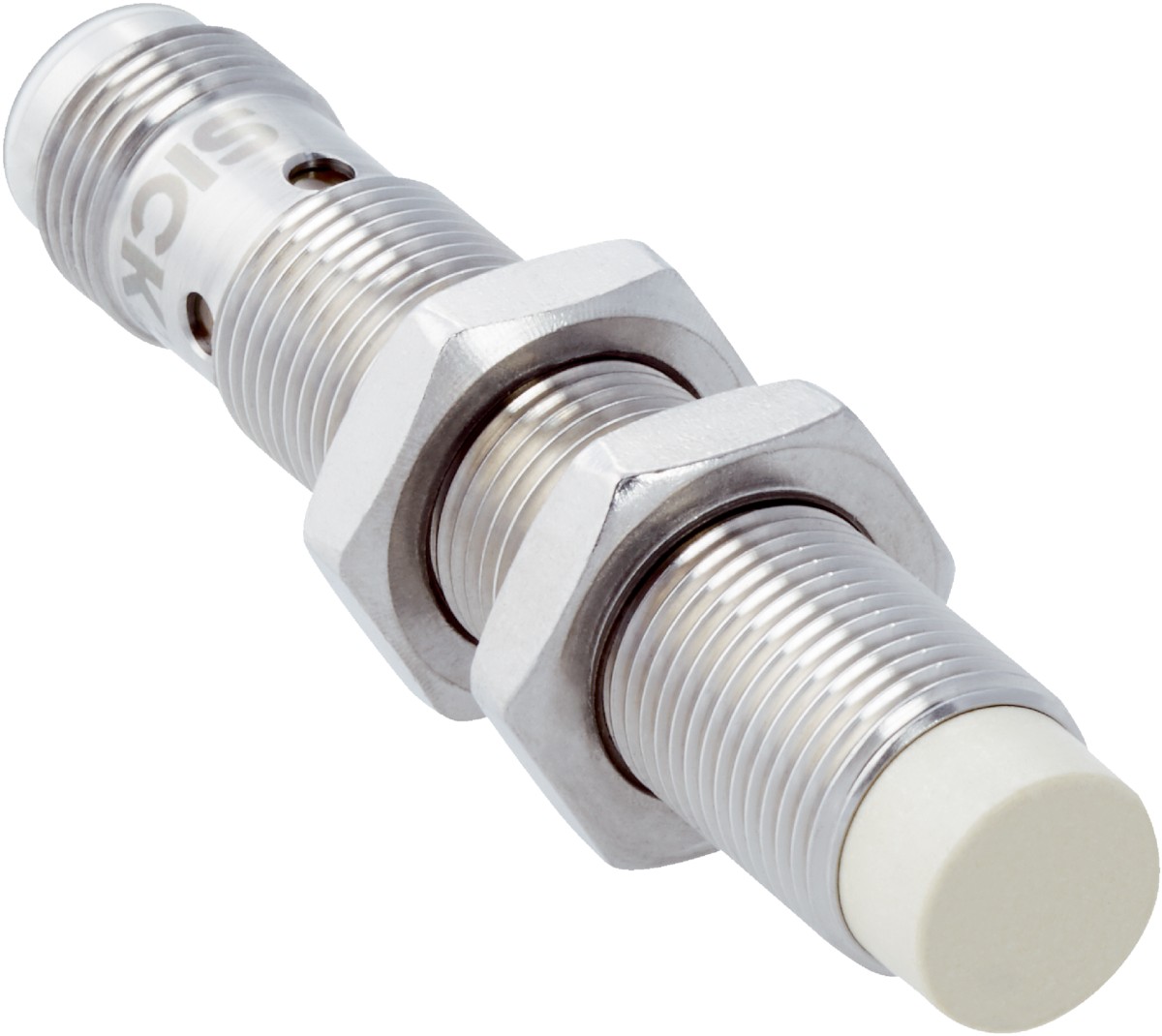

电感式接近传感器IMF12-08NPSNC0S
型号：IMF12-08NPSNC0S
货号：1076675
品牌：SICK
产品特点
| 设计构造 | 米 |
| 外壳形状 | 标准结构形式 |
| 螺纹尺寸 | M12 x 1 |
| 直径 | Ø 12 mm |
| 触发感应距离 Sn | 8 mm |
| 安全接通距离 Sa | 6.48 mm |
| 安装在金属 | 非齐平 |
| 开关频率 | 2,000 Hz |
| 连接类型 | 插头，M12，4 针 1) |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出功能 | 常开接点 |
| 电气规格 | DC 3 线 |
| 外壳防护等级 | IP68 2) IP69K 3) |
| 特殊特征 | 耐清洗剂, 可视化调节指示器, IO-Link, 耐温性 |
| 特殊应用 | 卫生和潮湿环境, 恶劣的使用条件 |
| 供货范围 | 紧固螺母，不锈钢 V4A (2 x) |
1) 镀金触点.
2) 根据 EN 60529.
3) 根据 ISO 20653：2013-03.
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC |
| 残余纹波 | ≤ 10 % |
| 电压下降 | ≤ 2 V 1) |
| 滞后 | 3 % ... 20 % |
| 再现性 | ≤ 2 % 2) 3) |
| 温度漂移 (Sr) | ± 10 % |
| 电磁兼容性 | 根据 EN 60947-5-2 |
| 持续性电流 Ia | ≤ 200 mA |
| 空载电流 | ≤ 10 mA |
| 短路保险 | ✔ |
| 通电脉冲保护 | ✔ |
| 抗冲击与抗振性 | 100 g / 2 ms / 500 周期；150 g / 1 百万周期；10 Hz ... 55 Hz / 1 mm；55 Hz ... 500 Hz / 60 g |
| 运行环境温度 | –40 ℃ ... +100 ℃ |
| 外壳材料 | V4A 不锈钢, DIN 1.4404 / AISI 316L |
| 材料，感应面 | 塑料, LCP |
| 壳体长度 | 65 mm |
| 可用的螺纹长度 | 43 mm |
| 最大拧紧力矩 | Typ. 32 Nm |
| 防护等级 | III |
| UL 文件编号 | E181493 |
1) 在 Ia max 时.
2) 工作电压 UB 和环境温度 Ta 恒定.
3) 从 Sr.
安全技术参数
| MTTFD | 1,971 年 |
| DCavg | 0 % |
| TM（持续运行时间） | 20 年 |
通讯接口
| 通讯接口 | IO-Link V1.0 |
| 通信接口详情 | COM2 (38,4 kBaud) |
| 过程数据长度 | 1 Byte |
| 过程数据结构 | Bit 0 = Sr reached Bit 1 = Sa reached |
折减系数
| 提示 | 这些数据仅作为参考，可能有偏差 |
| 不锈钢 （V2A） | 大约 0.67 |
| 铝 （Al） | 大约 0.42 |
| 铜（Cu） | 大约 0.35 |
| 黄铜 (Ms) | 大约 0.42 |
安装指导
| 备注 | 相关图示参见“安装指导” |
| A | 12 mm |
| B | 24 mm |
| C | 12 mm |
| D | 24 mm |
| E | 16 mm |
| F | 64 mm |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| ECOLAB 证书 | ✔ |
| FDA 证书 | ✔ |
| cULus 认证 | ✔ |
| IO-Link | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
