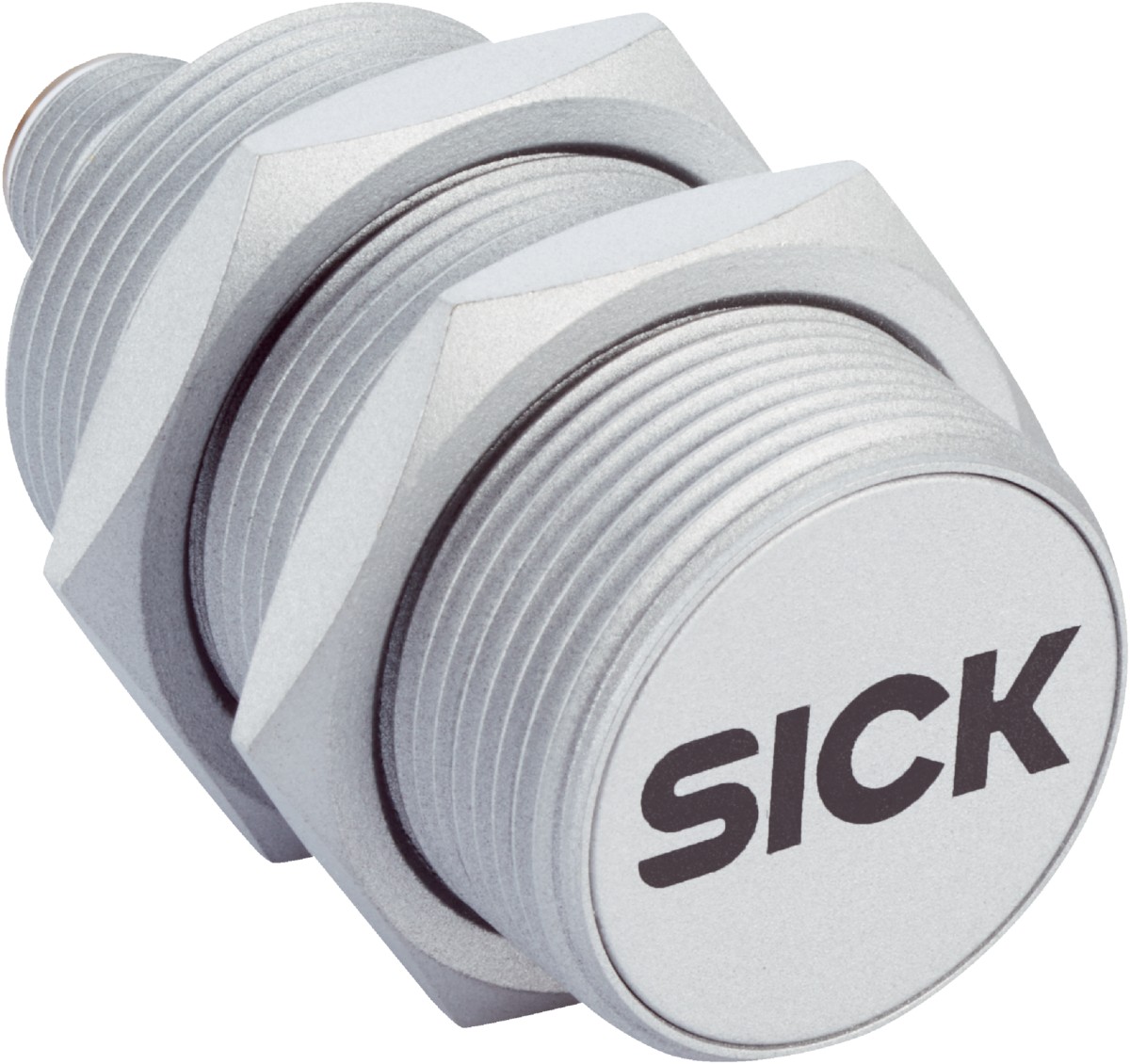

电感式接近传感器IMR30-15BPSTC0S
型号：IMR30-15BPSTC0S
货号：6069279
品牌：SICK
产品特点
| 设计构造 | 米 |
| 外壳形状 | 标准结构形式 |
| 螺纹尺寸 | M30 x 1,5 |
| 直径 | Ø 30 mm |
| 触发感应距离 Sn | 15 mm |
| 安全接通距离 Sa | 12.1 mm |
| 安装在金属 | 齐平 |
| 开关频率 | 1,000 Hz |
| 连接类型 | 插头，M12，4 针 |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出功能 | 常开接点 |
| 电气规格 | DC 3 线 |
| 外壳防护等级 | IP68 |
| 特殊特征 | 折减系数 1, 不受焊接区域影响 |
| 特殊应用 | 焊接区域, 恶劣的使用条件 |
| 供货范围 | 紧固螺母，黄铜，带 PTFE 涂层 (2 x) 垫圈，黄铜，带 PTFE 涂层，带锁紧齿 (2 x) |
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC |
| 残余纹波 | ≤ 10 % |
| 电压下降 | ≤ 1.8 V 1) |
| 滞后 | 3 % ... 15 % |
| 再现性 | ≤ 2 % 2) 3) |
| 温度漂移 (Sr) | ≤ ± 10 % ≤ ± 15 % 4) |
| 持续性电流 Ia | ≤ 200 mA |
| 空载电流 | ≤ 15 mA |
| 剩余电流 | ≤ 0.1 mA |
| 短路保险 | ✔ |
| 磁场强度 | ≤ 100 mT |
| 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| 运行环境温度 | –30 ℃ ... +85 ℃ |
| 外壳材料 | PTFE-镀层, 黄铜 |
| 材料，感应面 | 塑料, PTFE-镀层 |
| 壳体长度 | 62 mm |
| 可用的螺纹长度 | 46 mm |
| 最大拧紧力矩 | Typ. 75 Nm |
| 防护等级 | II 5) |
| UL 文件编号 | E191603 |
1) 在 Ia max 时.
2) 工作电压 UB 和环境温度 Ta 恒定.
3) 从 Sr.
4) –25 ℃ ... +70 ℃.
5) 额定电压 ：50 V DC.
安全技术参数
| MTTFD | 139 年 |
| DCavg | 0% |
| TM（持续运行时间） | 20 年 |
折减系数
| 提示 | 这些数据仅作为参考，可能有偏差 |
| 折减系数 | 折减系数 1 |
| 不锈钢 （V2A） | 1 |
| 铝 （Al） | 1 |
| 铜（Cu） | 1 |
| 黄铜 (Ms) | 1 |
安装指导
| 备注 | 相关图示参见“安装指导” |
| A | 30 mm |
| B | 30 mm |
| C | 30 mm |
| D | 45 mm |
| E | 0 mm |
| F | 90 mm |
| G | 90 mm |
证书
| EU declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
产品发布日期：2025.08.13
