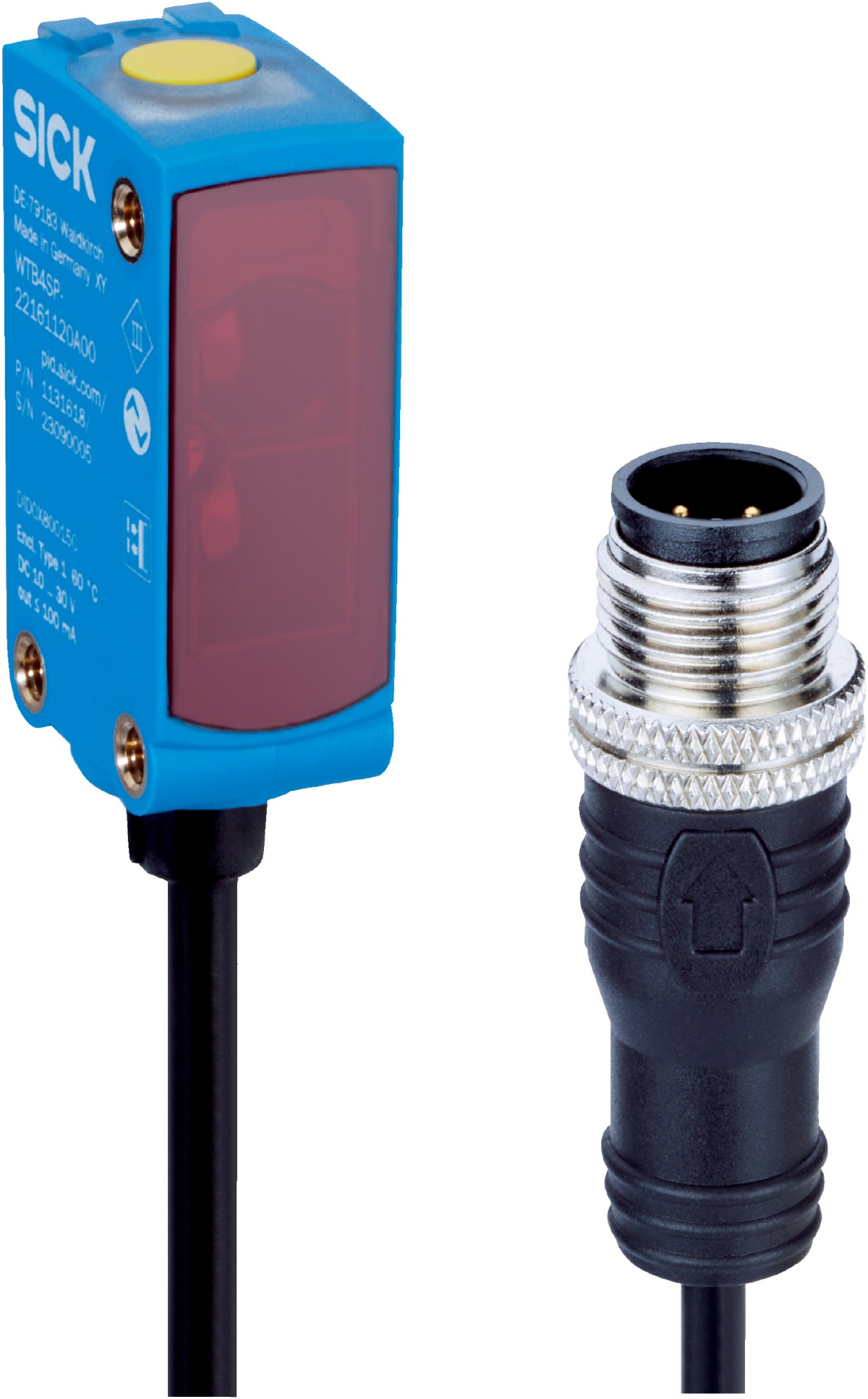

光电传感器WLA4SP-84162130A00

查看原图

型号：WLA4SP-84162130A00

货号：1139759

品牌：SICK

European conformity (CE) cULus Regulatory Compliance Mark (RCM) UK Conformity Assessed (UKCA)

产品特点

工作原理

镜反射式光电传感器

工作原理详细信息

无反射镜最小距离（自动对准/同轴光学元件）

感应距离
最小触发感应距离	0 m
最大开关距离	7.1 m
反射器到发射器的最大距离范围（运行备用 1）	0 m ... 7.1 m
反射器到发射器的推荐距离范围（运行备用 3,75）	0 m ... 5 m
参考反射器	反射器 PL80
建议的实现理想性能的触发感应距离范围	0 m ... 5 m

偏振过滤器

是

发射光束
光源	PinPoint-LED
光源种类	可见红光
光点形状	点状
光斑尺寸（距离）	150 mm (5 m)
发射器光束围绕标准发射轴的最大散射（偏向角）	< +/- 1.5°（T_U = +23 ℃）

LED 特征值
标准性参考	EN 62471:2008-09 \| IEC 62471:2006，修订版
LED 风险组标记	无危险
轴长	635 nm
平均使用寿命	100,000 h（温度为 T_U = +25 ℃）

设置
示教按键	BluePilot: 用于调节灵敏度
IO-Link	用于设置传感器参数和 Smart Task（智能任务）功能

显示
LED 蓝色	BluePilot：对准辅助
LED，绿色	状态指示灯持续接通：上电闪烁：IO-Link 模式
LED 黄色	光接收状态持续接通：物体不存在持续断开：物体存在闪烁：低于运行备用 1.5

特殊应用

检测薄膜包装着的物体

安全技术参数

MTTF_D	1,601 年
DC_avg	0%

通讯接口

IO-Link	✔ , IO-Link V1.1
数据传输率	COM2 (38,4 kBaud)
周期时间	2.3 ms
过程数据长度	16 Bit
过程数据结构	Bit 0 = Q_L1 的切换信号
	Bit 1 = Q_L2 的切换信号
	位 2 ... 15 = Current receiver level (live)
VendorID	26
DeviceID HEX	0x800323
DeviceID DEC	8389411
支持先前型号的 DeviceID，十进制	8388903
兼容的主站端口类型	A
支持 SIO 模式	是

电气参数

工作电压 U_B

10 V DC ... 30 V DC ¹⁾

残余纹波

≤ 5 V_ss

使用类别

DC-12 (根据 EN 60947-5-2)

DC-13 (根据 EN 60947-5-2)

电流消耗

≤ 20 mA, 无负荷。U_B = 24 V 时

防护等级

III

数字输出
数量	2
类型	反向脉冲：PNP/NPN
开关类型	明/暗切换
信号电压 PNP 高电平/低电平	约 U_B-2.5 V / 0 V
信号电压 NPN 高电平/低电平	约 U_B / < 2.5 V
输出电流 I_max.	≤ 100 mA
输出保护电路	反极性保护
	过流保护
	短路保护
响应时间	≤ 500 µs
重复精度（响应时间）	150 µs
开关频率	1,000 Hz

引脚/缆芯分配
引脚 4 / 黑色 (BK) 功能	数字输出、亮通开关、存在物体 → 输出 Q_L1 LOW ²⁾
	IO-Link 通信 C
引脚 4 / 黑色 (BK) 功能 - 详细信息	传感器的引脚 4 功能可配置
	通过 IO Link 可实现更多设置可能性
引脚 2 / 白色 (WH) 功能	数字输出、暗通开关、存在物体 → 输出 Ǭ_L1 HIGH ²⁾
引脚 2 / 白色 (WH) 功能 - 详细信息	传感器的引脚 2 功能可配置
	通过 IO Link 可实现更多设置可能性

¹⁾ 限值.

²⁾ 该数字输出不得与其他输出连接.

机械参数

设计构造

方形

结构型式详细信息

纤薄

尺寸(宽 x 高 x 深)

12.1 mm x 41.9 mm x 18.6 mm

接口

带插头的电缆，M12，4 针, 190 mm

接口详细信息
低温特性	低于 0℃ 时导线不能发生形变
导线横截面	0.14 mm²
导线直径	Ø 3.4 mm
电缆长度 (L)	142 mm
公接头长度	48 mm

材料
外壳	塑料, VISTAL®
前镜	塑料, PMMA
电缆	塑料, PVC
插头	塑料, VISTAL®

固定螺钉的最大拧紧力矩

0.4 Nm

环境参数

外壳防护等级	IP66 (EN 60529) IP67 (EN 60529)
运行环境温度	–40 ℃ ... +60 ℃
仓库环境温度	–40 ℃ ... +75 ℃
类型抗环境光能力	人造光: ≤ 50,000 lx 太阳光: ≤ 50,000 lx
抗冲击能力	30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27))
抗振动性	10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
空气湿度	35 % ... 95 %, 相对空气湿度（无雾）
电磁兼容性（EMC）	EN 60947-5-2
清洁剂耐抗性	ECOLAB
UL 文件编号	NRKH.E181493 & NRKH7.E181493

Smart Task

Smart Task 名称

基本逻辑

逻辑功能

直接

与

或

计时器功能

已停止

开启延迟

关闭延迟

关闭延迟和开启延迟

脉冲（单次）

逆变器

是

开关频率

SIO Logic: 800 Hz ¹⁾

响应时间

SIO Logic: 600 µs ¹⁾

重复精度

SIO Logic: 200 µs ¹⁾

开关信号
Q_L1 的切换信号	开关量输出
Ǭ_L1 的切换信号	开关量输出

¹⁾ 使用无 IO-Link 通信的 Smart Task 功能（SIO 模式）.

诊断

设备温度
测量范围	非常冷、冷、温和、温热、热

设备状态

是

详细的设备状态

是

运行时间计数器

是

带复位功能的运行时间计数器

是

示教质量

是

运行质量

是, 污染指示器

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔

分类

ECLASS 5.0	27270902
ECLASS 5.1.4	27270902
ECLASS 6.0	27270902
ECLASS 6.2	27270902
ECLASS 7.0	27270902
ECLASS 8.0	27270902
ECLASS 8.1	27270902
ECLASS 9.0	27270902
ECLASS 10.0	27270902
ECLASS 11.0	27270902
ECLASS 12.0	27270902
ETIM 5.0	EC002717
ETIM 6.0	EC002717
ETIM 7.0	EC002717
ETIM 8.0	EC002717
UNSPSC 16.0901	39121528

产品发布日期：2026.01.28
