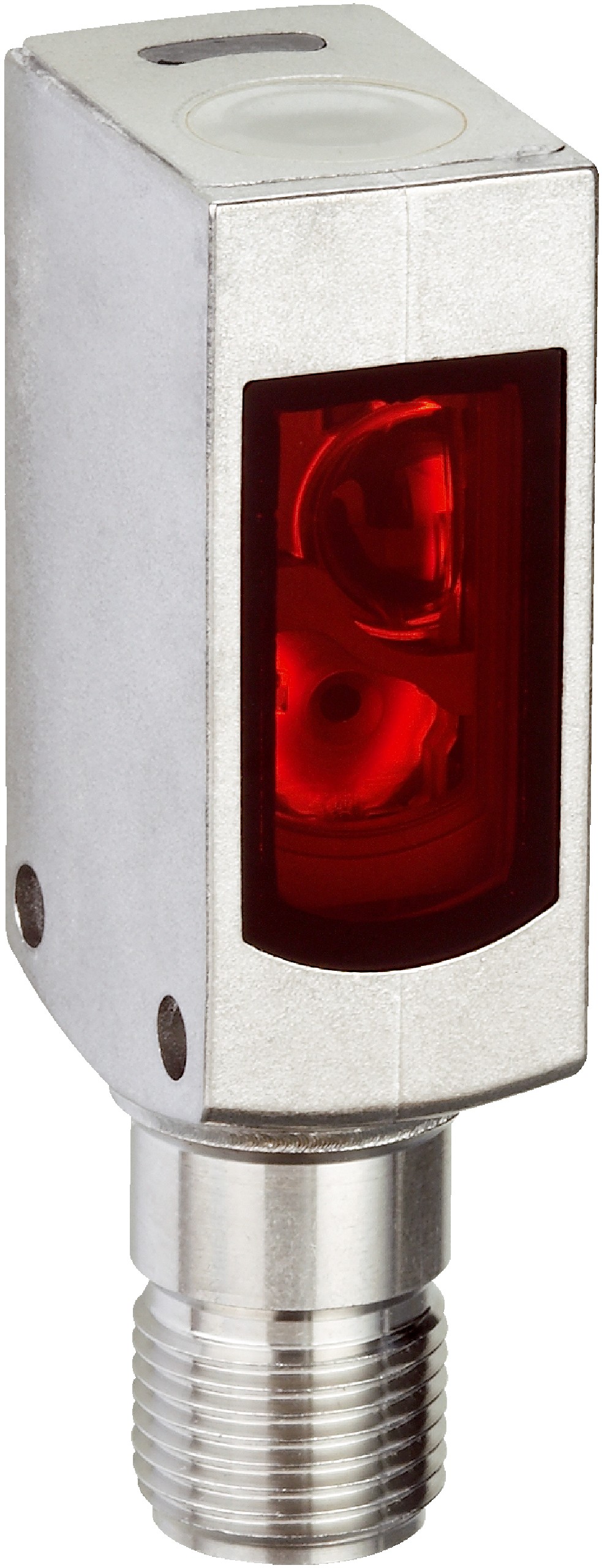

光电传感器WTB4S-3P3462VS15
型号：WTB4S-3P3462VS15
货号：1098603
品牌：SICK
产品特点
| 工作原理 | 漫反射光电传感器 | ||||||||
| 工作原理详细信息 | 背景抑制功能 | ||||||||
| 最大开关距离 | 4 mm ... 500 mm 1) | ||||||||
| 感应距离 | 50 mm ... 350 mm 1) | ||||||||
| |||||||||
| |||||||||
| 设置 | 单示教按键 | ||||||||
| 特殊应用 | 卫生和潮湿环境 | ||||||||
| 外壳样式 | 冲洗 | ||||||||
1) 具有 90% 漫反射比的扫描对象（以 DIN 5033 标准白为基准）.
2) 平均使用寿命：100,000 小时，TU = +25 ℃.
电气参数
| 工作电压 UB | 10 V DC ... 30 V DC 1) | ||||||||||||
| 残余纹波 | < 5 Vss 2) | ||||||||||||
| 电流消耗 | 30 mA 3) | ||||||||||||
| 防护等级 | III | ||||||||||||
| |||||||||||||
| 保护电路 | A 6) B 7) C 8) | ||||||||||||
1) 限值，反极性保护在具备短路保护的电路中运行时：最大 8 A.
2) 不得超过或低于 UV 公差.
3) 无负荷.
4) 信号传输时间（电阻负载时）.
5) 亮暗对比度为 1:1 时.
6) A = UV 接口（已采取反极性保护措施）.
7) B = 具有反极性保护的输入端和输出端.
8) C = 抑制干扰脉冲.
机械参数
| 设计构造 | 方形 | ||||||||
| 结构型式详细信息 | 纤薄 | ||||||||
| 尺寸(宽 x 高 x 深) | 15.25 mm x 49.2 mm x 22.2 mm | ||||||||
| 接口 | 带插头的电缆，M12，4 针 1) 2) | ||||||||
| |||||||||
| |||||||||
| 重量 | 60 g | ||||||||
1) 最大拧紧力矩：0.7 Nm.
2) 低于 0℃ 时导线不能发生形变.
环境参数
| 外壳防护等级 | IP66 IP67 IP68 IP69K |
| 运行环境温度 | –30 ℃ ... +70 ℃ 1) –30 ℃ ... +60 ℃ |
| 仓库环境温度 | –30 ℃ ... +75 ℃ |
| UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
1) At UV ≤ 24 V and IA < 30 mA.
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| ECOLAB 证书 | ✔ |
| cULus 认证 | ✔ |
| 光生物安全性 (DIN EN 62471) 证书 | ✔ |
分类
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
产品发布日期：2026.02.04
