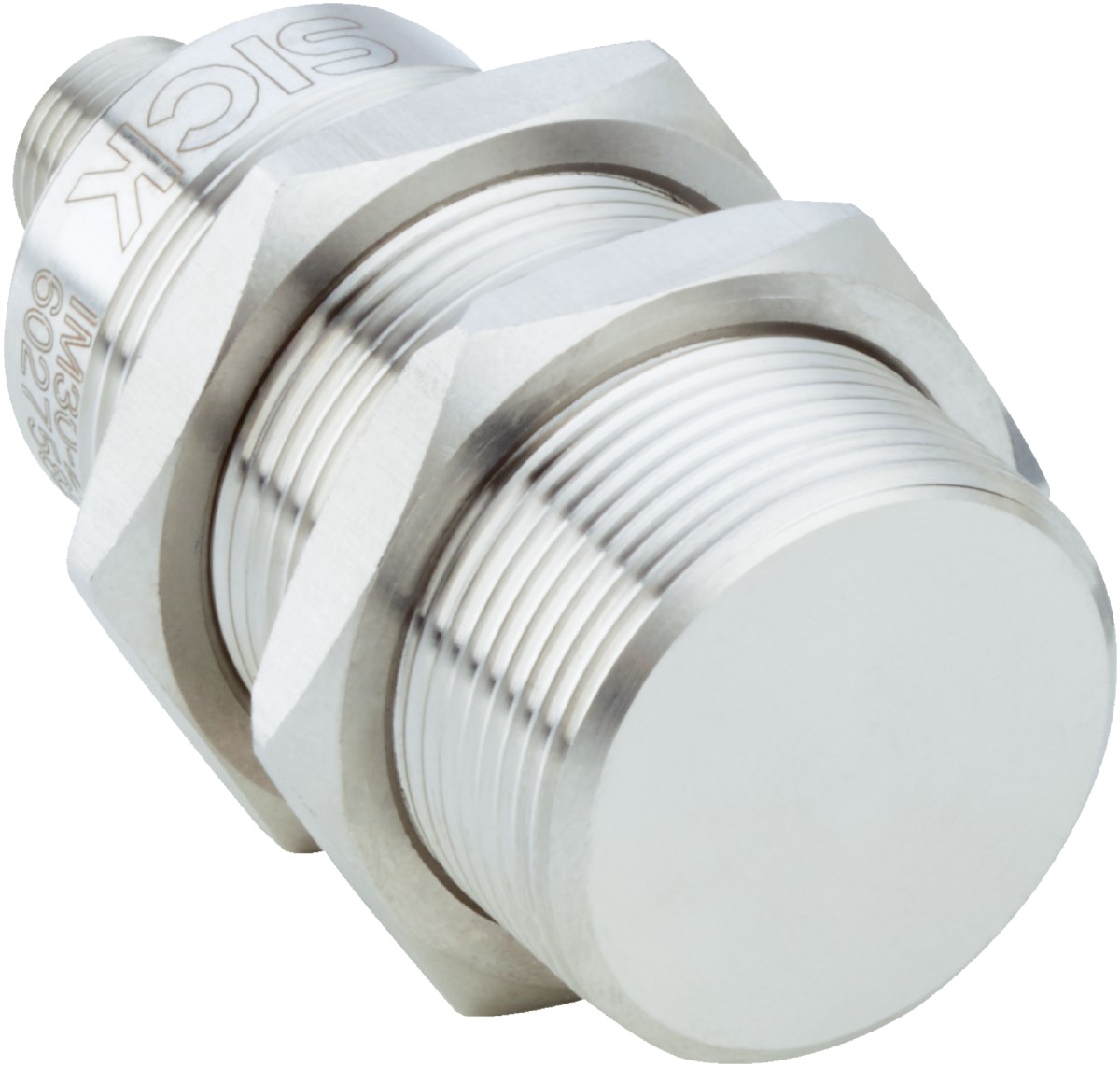

电感式接近传感器IM30-20BPS-NC1
型号：IM30-20BPS-NC1
货号：6027582
品牌：SICK
产品特点
| 设计构造 | 米 |
| 螺纹尺寸 | M30 x 1,5 |
| 直径 | Ø 30 mm |
| 抗压强度 | ≤ 40 bar |
| 触发感应距离 Sn | 20 mm |
| 安全接通距离 Sa | 16.2 mm |
| 安装在金属 | 齐平 |
| 开关频率 | 100 Hz |
| 连接类型 | 插头，M12，4 针 |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出功能 | 常开接点 |
| 电气规格 | DC 3 线 |
| 外壳防护等级 | IP68, IP69K 1) |
| 特殊特征 | 由不锈钢 V4A 制成的感应面, 耐清洗剂, 三倍触发感应距离, 可视化调节指示器, IO-Link |
| 特殊应用 | 卫生和潮湿环境, 恶劣的使用条件 |
| 供货范围 | 紧固螺母，不锈钢 V4A (2 x) 垫圈，不锈钢 V4A，带锁紧齿 (2 x) |
1) 根据 EN 60529.
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC |
| 残余纹波 | ≤ 20 % 1) |
| 电压下降 | ≤ 2 V 2) |
| （接近传感器）通电后开始工作前的延时 | ≤ 40 ms |
| 滞后 | 1 % ... 15 % |
| 再现性 | ≤ 5 % 3) 4) |
| 温度漂移 (Sr) | ≤ 10 % |
| 电磁兼容性 | 根据 EN 60947-5-2 |
| 持续性电流 Ia | ≤ 200 mA |
| 短路保险 | ✔ |
| 通电脉冲保护 | ✔ |
| 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| 运行环境温度 | –25 ℃ ... +85 ℃ |
| 外壳材料 | V4A 不锈钢, DIN 1.4404 / AISI 316L |
| 材料，感应面 | V4A 不锈钢, DIN 1.4404 / AISI 316L |
| 壳体长度 | 63.5 mm |
| 可用的螺纹长度 | 42 mm |
| 最大拧紧力矩 | ≤ 150 Nm |
| 防护等级 | III |
| UL 文件编号 | E191603 |
1) 从 UV.
2) 在 Ia max 时.
3) 从 Sr.
4) UB = 20 V DC ... 30 V DC, TA = 23 ℃ ± 5 ℃.
安全技术参数
| MTTFD | 10 年 |
| DCavg | 0% |
| TM（持续运行时间） | 20 年 |
通讯接口
| 通讯接口 | IO-Link V1.0 |
| 通信接口详情 | COM2 (38,4 kBaud) |
| 过程数据长度 | 1 Byte |
| 过程数据结构 | Bit 0 = Sr reached |
| 流程数据结构 A | Bit 1 = Sa reached |
折减系数
| 提示 | 这些数据仅作为参考，可能有偏差 |
| 钢铁 St37 （Fe） | 大约 1 |
| 不锈钢 （V4A） | 大约 0.5 |
| 铝 （Al） | 大约 1 |
| 铜（Cu） | 大约 0.9 |
| 黄铜 (Ms) | 大约 1.2 |
安装指导
| 备注 | 相关图示参见“安装指导” |
| B | 80 mm |
| C | 30 mm |
| D | 60 mm |
| F | 200 mm |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
产品发布日期：2026.01.26
