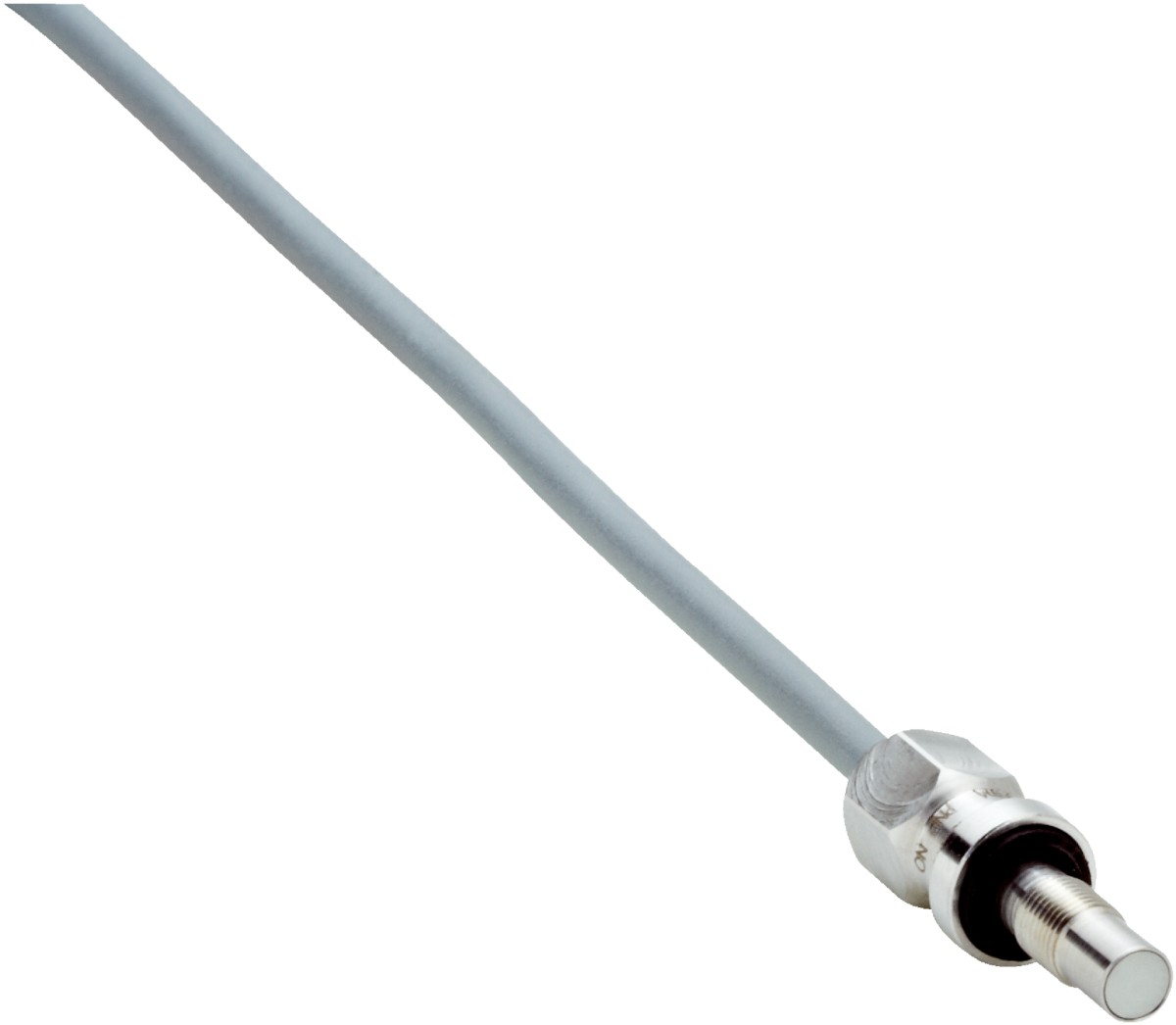

电感式接近传感器IMP05-01BPSVR9S
型号：IMP05-01BPSVR9S
货号：6071960
品牌：SICK
产品特点
| 设计构造 | 米 |
| 螺纹尺寸 | M5 x 0.5 |
| 直径 | Ø 5 mm |
| 抗压强度 | ≤ 500 bar |
| 触发感应距离 Sn | 1 mm |
| 安全接通距离 Sa | 0.8 mm |
| 安装在金属 | 齐平 |
| 开关频率 | 1,000 Hz |
| 连接类型 | 带有插头的电缆，M8，3 针，带有滚花螺丝, 0.3 m |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出功能 | 常开接点 |
| 电气规格 | DC 3 线 |
| 外壳防护等级 | IP68 1) |
| 特殊特征 | 抗高压, 耐温性 |
| 特殊应用 | 液压应用 |
1) 感应面.
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC |
| 残余纹波 | ≤ 20 % 1) |
| 电压下降 | ≤ 2 V 2) |
| （接近传感器）通电后开始工作前的延时 | ≤ 30 ms |
| 滞后 | 1 % ... 15 % 3) |
| 再现性 | ≤ 5 % 4) 5) |
| 温度漂移 (Sr) | ± 10 % 6) ± 15 % 7) |
| 电磁兼容性 | 根据 EN 60947-5-2 |
| 持续性电流 Ia | ≤ 200 mA |
| 抗真空应力 | 10-8 Torr 8) |
| 垫圈大小 | 7.5 mm x 4.4 mm x 1 mm |
| 导线材料 | PUR |
| 导线直径 | Ø 3.4 mm |
| 弯曲半径 | 固定式铺设 > 10 x 电缆直径 可移动状态 > 15 x 电缆直径 |
| 短路保险 | ✔ |
| 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| 运行环境温度 | –25 ℃ ... +100 ℃ |
| 外壳材料 | Phynox, DIN 2.4711 |
| 材料，感应面 | 陶瓷, ZrO2 |
| 材料，垫圈 | FPM |
| 壳体长度 | 27 mm |
| 可用的螺纹长度 | 5 mm |
| 最大拧紧力矩 | ≤ 5 Nm |
1) 从 UV.
2) 在 la = 200 mA 时.
3) 典型 8%.
4) Ub = 20 ... 30 VDC.
5) Ta = 23 ℃ ± 5 ℃.
6) –25 ℃ ... +70 ℃.
7) +70 ℃…+100 ℃.
8) 正前方.
折减系数
| 提示 | 这些数据仅作为参考，可能有偏差 |
| 钢铁 St37 （Fe） | 1 |
| 不锈钢 （V2A） | 0.55 1) |
| 铝 （Al） | 0 |
| 铜（Cu） | 0 |
| 黄铜 (Ms) | 0 |
1) 材料厚度/折减系数：1 mm/0.55 2 mm/0.55.
安装指导
| 备注 | 相关图示参见“安装指导” |
| B | 5 mm |
| C | 5 mm |
| D | 3 mm |
| F | 8 mm |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
产品发布日期：2026.03.18
