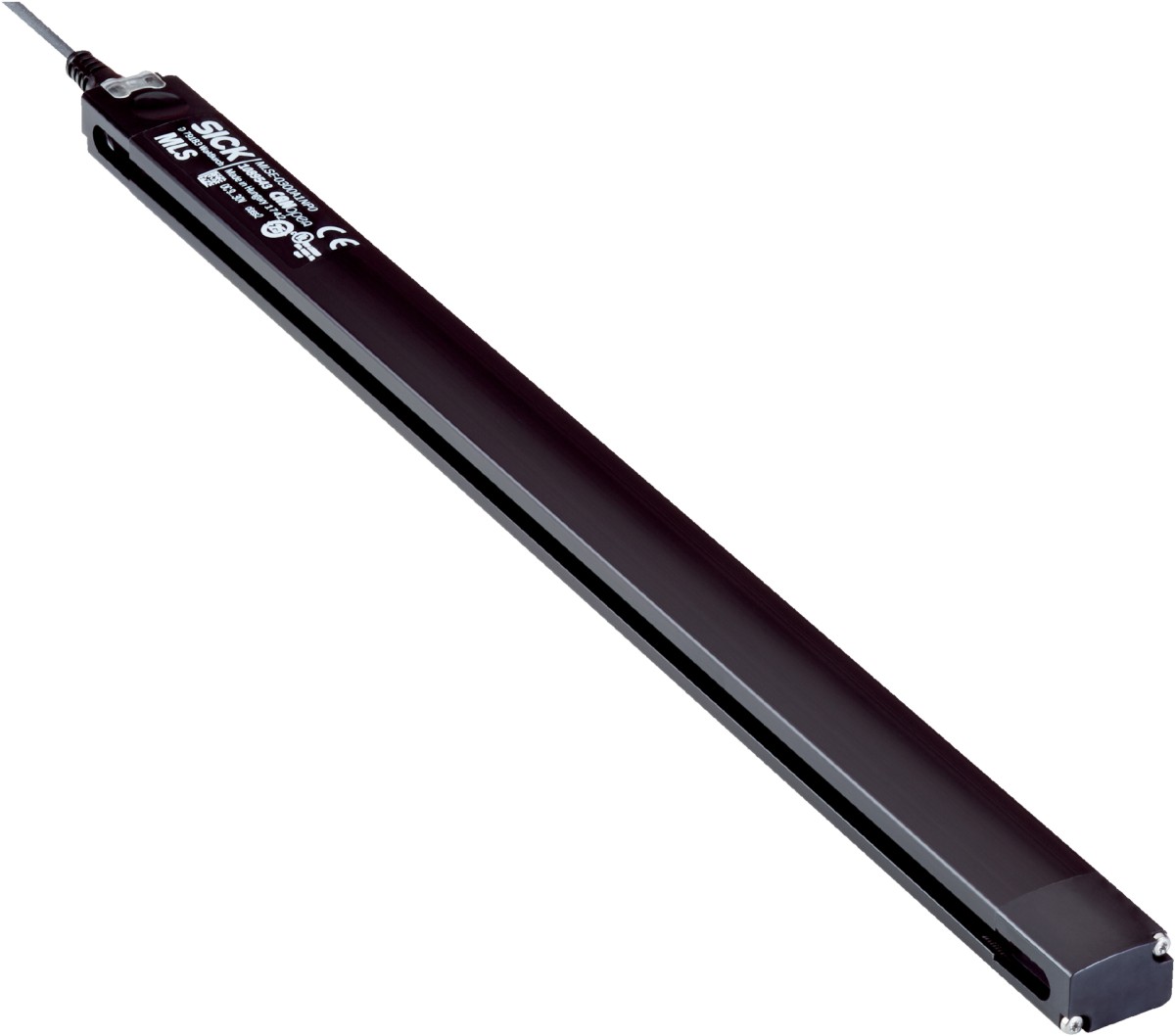

磁性传感器MLSE-0200C2NUA

查看原图
型号：MLSE-0200C2NUA
货号：1113030
品牌：SICK

 European conformity (CE)  cULus listed  UK Conformity Assessed (UKCA)

产品特点

典型识别范围200 mm
工作高度10 mm ... 70 mm
电气规格DC 4 线
外壳防护等级IP65, IP67, IP68 1)

1) 根据 EN 60529.

机械/电子参数

供电电压9 V DC ... 30 V DC
连接电阻无内部终结器
防护等级III
功耗600 mW
分辨率典型型1 mm
典型重复精度1 mm
刷新率100 Hz
示教功能✔
极性反接保护是
短路保险是
运行环境温度–20 ℃ ... +70 ℃
抗冲击与抗振性30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
电磁兼容性EN 61000-6-2, EN 61000-6-4
连接类型电缆 4针, 3 m 1)
连接方式详细信息
导线横截面0.08 mm²
导线直径Ø 2.6 mm
弯曲半径固定式铺设 > 5 x 电缆直径
可移动状态 > 10 x 电缆直径
电缆出线轴向
材料
外壳金属, 铝, 塑料
电缆PUR
UL 文件编号NRKH.E181493 & NRKH7.E181493

1) 低于 0℃ 时导线不能发生形变.

安全技术参数

MTTFD143 年
DCavg0 %
TM（持续运行时间）20 年

通讯接口

通讯接口Modbus
通信接口详情RTU RS-485

诊断

位置
轴数量3
倾斜角欧拉角测量范围± 180°
俯仰角欧拉角测量范围± 90°
偏航角欧拉角测量范围± 180°
分辨率0.02°
倾斜角重复精度± 1°
俯仰角重复精度± 1°
偏航角重复精度± 1° 1)
最大旋转速率2,000 °/s
W 四元数测量范围0 ... + 1
x 四元数测量范围–1 ... 1
y 四元数测量范围–1 ... 1
z 四元数测量范围–1 ... 1
刷新率100 Hz
限值频率100 Hz
初始化时间640 ms
采样率200 Hz 2)
加速度测量范围± 16 g 2)
旋转速率测量范围± 2,000 °/s 2)

1) 非持久稳定.

2) 原始数据.

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
cULus 认证✔

分类

ECLASS 5.027270104
ECLASS 5.1.427270104
ECLASS 6.027270104
ECLASS 6.227270104
ECLASS 7.027270104
ECLASS 8.027270104
ECLASS 8.127270104
ECLASS 9.027270104
ECLASS 10.027270104
ECLASS 11.027270104
ECLASS 12.027274301
ETIM 5.0EC002544
ETIM 6.0EC002544
ETIM 7.0EC002544
ETIM 8.0EC002544
UNSPSC 16.090139122230
产品发布日期：2026.03.15
