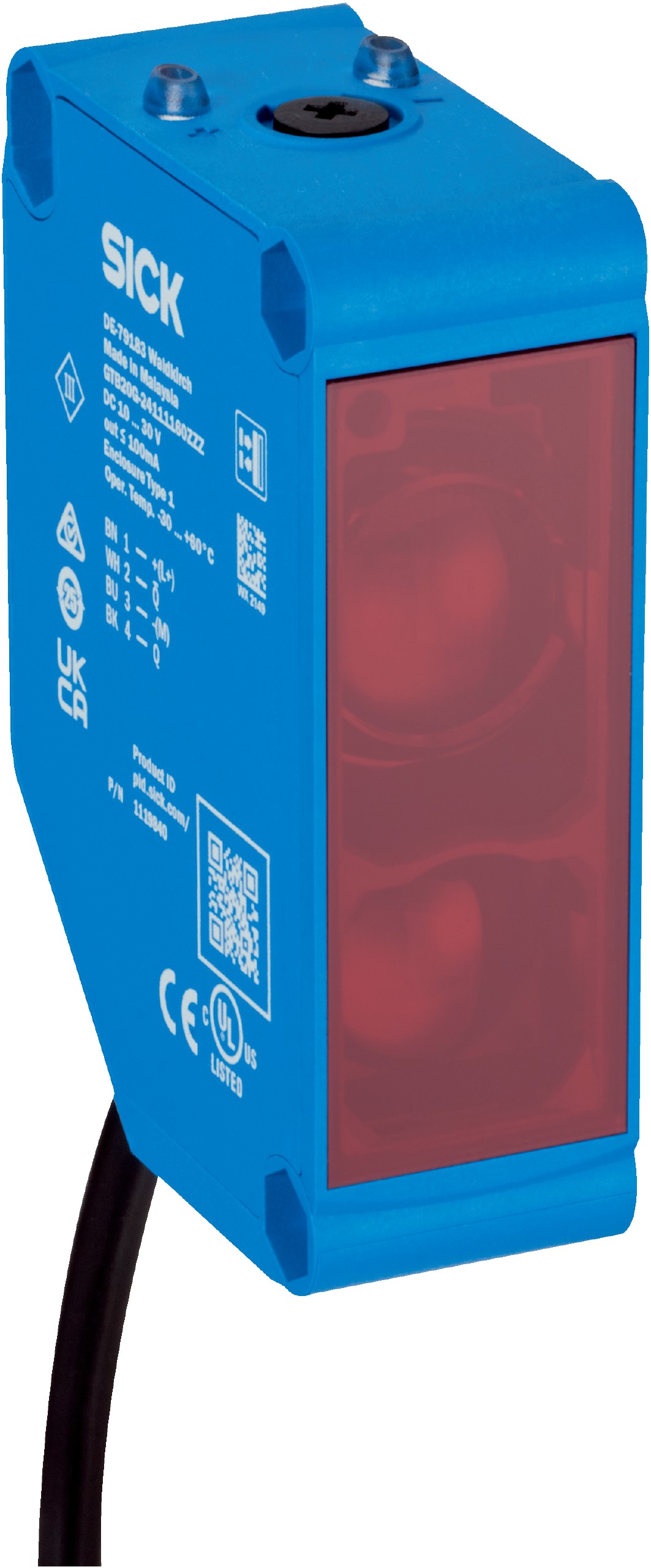

光电传感器GTB20G-1IRC1160ZZZ

查看原图

型号：GTB20G-1IRC1160ZZZ

货号：1119842

品牌：SICK

European conformity (CE) cULus listed Regulatory Compliance Mark (RCM) China Compulsory Certification (CCC)

产品特点

工作原理

漫反射光电传感器

工作原理详细信息

背景抑制功能

感应距离
最小触发感应距离	0.005 m
最大开关距离	3 m
背景抑制功能的开关阈值设置范围	0.1 m ... 3 m
参照物	具有 90% 反射的物体（对应 DIN 5033 规定的标准白）
已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%）	200 mm, 1000 mm 距离时

发射光束
光源	LED
光源种类	可见红光
光点形状	矩形
光斑尺寸（距离）	Ø 28 mm (500 mm)
发射器光束围绕标准发射轴的最大散射（偏向角）	< +/- 1.5°（T_U = +23 ℃）

LED 特征值
标准性参考	EN 62471:2008-09 \| IEC 62471:2006，修订版
LED 风险组标记	无危险
轴长	630 nm
平均使用寿命	100,000 h（温度为 T_U = +25 ℃）

设置
电位计	用于设置切换距离，7 转

显示
LED，绿色	状态指示灯持续接通：上电持续断开：物体不存在
LED 黄色	光接收状态持续接通：物体存在持续断开：物体不存在

电气参数

工作电压 U_e

24 V AC/DC ... 240 V AC/DC ¹⁾

残余纹波

< 10 %

使用类别

DC-13 (根据 EN 60947-1)

AC-15 (根据 EN 60947-1)

电流消耗

≤ 10 mA, 无负荷。在 230 V AC/DC 时

≤ 45 mA, 无负荷。在 24 V AC/DC 时

防护等级

数字输出
数量	2 (补偿量)
类型	继电器，SPDT，安全电隔离 ²⁾
开关类型	明/暗切换
输出电流 I_max.	4 A@250 V AC, 4 A@24 VDC, 0.11 A@250 V DC
	UL: 4 A@250 V AC, general use
	4 A @ 250 V AC, resistive (NO)
	3 A @ 250 V AC, resistive (NC)
	4 A @ 24 V DC, NO, general use
	3 A @ 24 V DC, NC, general use
	R300/B300 (NO contacts only)
响应时间	≤ 15 ms
开关频率	10 Hz ³⁾

引脚/缆芯分配
BN	L/(+)
BU	N/(-)
WH	Relay COM
BK	Relay NO 继电器输出，亮通，物体存在 → HIGH 输出
GY	Relay NC

¹⁾ +- 10 %.

²⁾ 仅适用于 2023 年 6 月 18 日之前生产的、日期编码为 2324 及更早的设备。对于感应或电容负荷提供适当的压弧功能。利用 3.2 mm 的基本绝缘装置隔离继电器输出触点和工作电压。根据应用，用户接线必须提供额外绝缘。.

³⁾ 亮暗对比度为 1:1 时.

机械参数

设计构造

方形

尺寸(宽 x 高 x 深)

23.5 mm x 74.5 mm x 63 mm

接口

电缆 5 针, 2 m

接口详细信息
低温特性	低于 0℃ 时导线不能发生形变
导线横截面	0.32 mm²
导线直径	Ø 5 mm
电缆长度 (L)	2 m

材料
外壳	塑料, ABS
前镜	塑料, PMMA
电缆	塑料, PVC

重量

大约 155 g

环境参数

外壳防护等级	IP67 (EN 60529)
运行环境温度	–30 ℃ ... +60 ℃ ¹⁾
仓库环境温度	–40 ℃ ... +70 ℃
类型抗环境光能力	太阳光: ≤ 20,000 lx
抗冲击能力	30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27))
抗振动性	10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
空气湿度	35 % ... 95 %, 相对空气湿度（无雾）
电磁兼容性（EMC）	EN 60947-5-2, EN 61000-6-3
UL 文件编号	NRKH.E348498 & NRKH7.E348498

¹⁾ 最高环境温度为 50 ℃ (UL).

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
CCC 证书	✔
cULus 认证	✔
光生物安全性 (IEC EN 62471) 证书	✔

分类

ECLASS 5.0	27270904
ECLASS 5.1.4	27270904
ECLASS 6.0	27270904
ECLASS 6.2	27270904
ECLASS 7.0	27270904
ECLASS 8.0	27270904
ECLASS 8.1	27270904
ECLASS 9.0	27270904
ECLASS 10.0	27270904
ECLASS 11.0	27270904
ECLASS 12.0	27270903
ETIM 5.0	EC002719
ETIM 6.0	EC002719
ETIM 7.0	EC002719
ETIM 8.0	EC002719
UNSPSC 16.0901	39121528
