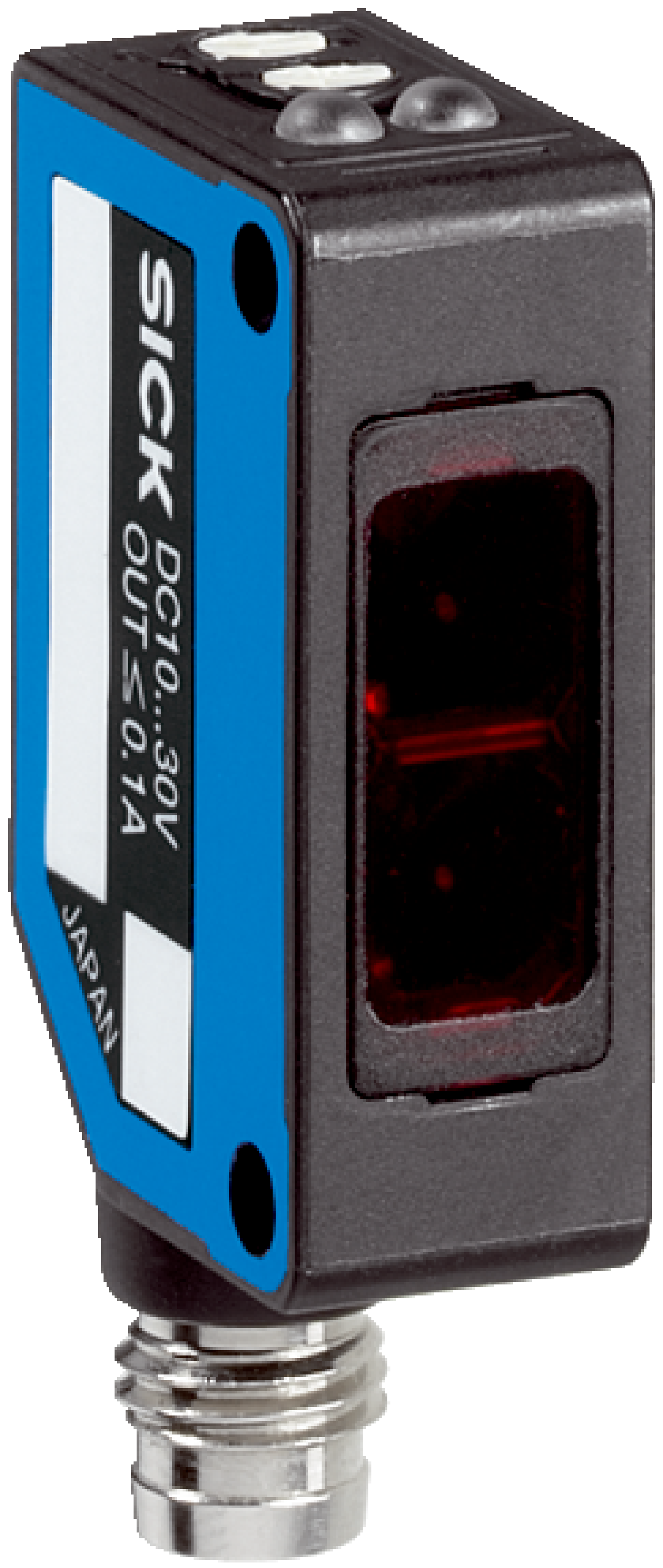

光电传感器WL100L-F2131S06
型号：WL100L-F2131S06
货号：6073189
品牌：SICK
产品特点
| 工作原理 | 镜反射式光电传感器 |
| 工作原理详细信息 | 与反射镜保持最小距离（双透镜系统） |
| 尺寸(宽 x 高 x 深) | 11 mm x 31 mm x 20 mm |
| 外壳形状（光束出口） | 方形 |
| 最大开关距离 | 0.08 m ... 12 m 1) |
| 感应距离 | 0.08 m ... 10 m 1) |
| 光源种类 | 可见红光 |
| 光源 | 激光 2) |
| 轴长 | 650 nm |
| 激光等级 | 1 |
| 设置 | 电位计，270° |
| 特殊应用 | 检测小型物体, 识别高速物体 |
1) 反光板 P250F.
2) 平均使用寿命：50,000 h，TU = +25 ℃.
机械/电子参数
| 工作电压 UB | 10 V DC ... 30 V DC 1) |
| 残余纹波 | ± 10 % 2) |
| 电流消耗 | 30 mA 3) |
| 开关量输出 | PNP |
| 开关类型 | 明/暗切换 |
| 开关类型可选 | 明通/暗通开关 可选 |
| 信号电压 PNP 高电平/低电平 | UV - 1,8 V / ca. 0 V |
| 输出电流 Imax. | ≤ 100 mA |
| 响应时间 | < 0.25 ms 4) |
| 开关频率 | 2,000 Hz 5) |
| 连接类型 | 带插头的电缆，M8，3 针, 200 mm 6) |
| 保护电路 | A 7) B 8) D 9) |
| 重量 | 10 g |
| 偏光滤镜 | ✔ |
| 外壳材料 | 塑料, ABS/PC/POM |
| 材料、光学元件 | 塑料, PMMA |
| 外壳防护等级 | IP65 |
| 运行环境温度 | –10 ℃ ... +50 ℃ |
| 仓库环境温度 | –40 ℃ ... +70 ℃ |
1) 短路保护的电网环境下的临界值：最大 8 A.
2) 不得超过或低于 UV 公差.
3) 无负荷.
4) 信号传输时间（电阻负载时）.
5) 亮暗对比度为 1:1 时.
6) 低于 0℃ 时导线不能发生形变.
7) A = UV 接口（已采取反极性保护措施）.
8) B = 具有反极性保护的输入端和输出端.
9) D = 抗过载电流和短路保护输出端.
分类
| ECLASS 5.0 | 27270902 |
| ECLASS 5.1.4 | 27270902 |
| ECLASS 6.0 | 27270902 |
| ECLASS 6.2 | 27270902 |
| ECLASS 7.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 8.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 10.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 12.0 | 27270901 |
| ETIM 5.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| UNSPSC 16.0901 | 39121528 |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cRUus 认证 | ✔ |
| 激光安全 (IEC 60825-1) 证书 | ✔ |
产品发布日期：2026.03.18
