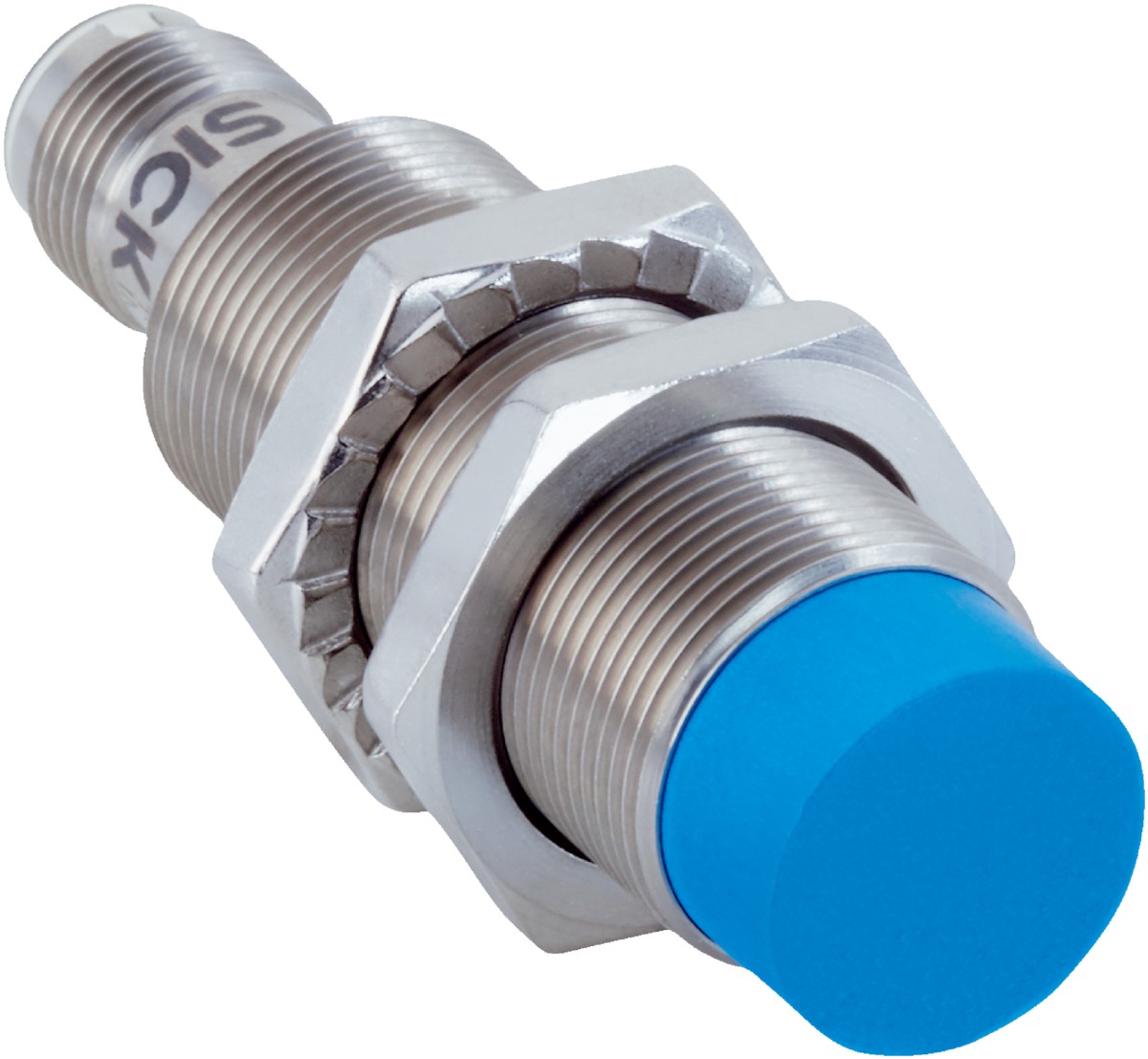

产品特点
| 设计构造 | 米 |
| 螺纹尺寸 | M18 x 1 |
| 直径 | Ø 18 mm |
| 触发感应距离 Sn | 0 mm ... 12 mm 1) |
| 安全接通距离 Sa | 9.72 mm |
| 开关点数量 | 最多 4 个可调开关点或窗口 |
| 开关模式 | Single point, Window mode, Two point mode, 可视化调节指示器 |
| 针脚 2 上 Qint.1 / Qint.2 的开关频率 | 250 Hz |
| 安装在金属 | 非齐平 |
| 连接类型 | 插头，M12，4 针 2) |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出端 Q/C | 输出信号切换装置或 IO-Link 模式 |
| 输出端 MFC | 输出信号切换装置或输入 |
| 输出功能 | 开口常闭 / 常开接点 |
| 开关功能 | 可编程 |
| 电气规格 | DC 4 线 |
| 外壳防护等级 | IP68 3) IP69K 4) |
| 特殊特征 | Smart Task, 耐冷却剂或者润滑油影响, IO-Link |
| 特殊应用 | 冷却剂和润滑剂区域, 恶劣的使用条件 |
| 特征 | 无 Sn 示教限制 |
| 针脚 2 配置 | 外部输入端, 示教功能, 开关信号 |
| 供货范围 | 紧固螺母，不锈钢 V2A，带锁紧齿 (2 x) |
1) 可调整。不允许在数值范围之外示教，否则无法再遵守迟滞现象与温度漂移要求。.
2) 镀金触点.
3) 根据 EN 60529.
4) 根据 ISO 20653：2013-03.
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC 1) |
| 残余纹波 | ≤ 10 % |
| 电压下降 | ≤ 2 V 2) |
| 滞后 | 可编程 3) |
| 再现性 | ≤ 5 % 4) 5) |
| 温度漂移 (Sr) | ± 10 % |
| 电磁兼容性 | 根据 EN 60947-5-2 |
| 持续性电流 Ia | ≤ 200 mA 6) |
| 短路保险 | ✔ |
| 通电脉冲保护 | ✔ |
| 抗冲击与抗振性 | 100 g / 2 ms / 500 周期；150 g / 1 百万周期；10 Hz ... 55 Hz / 1 mm；55 Hz ... 500 Hz / 60 g |
| 运行环境温度 | –40 ℃ ... +75 ℃ |
| 外壳材料 | 不锈钢 V2A, DIN 1.4305 / AISI 303 |
| 材料，感应面 | 塑料, LCP |
| 壳体长度 | 65 mm |
| 可用的螺纹长度 | 39 mm |
| 最大拧紧力矩 | Typ. 90 Nm 7) |
| UL 文件编号 | E181493 |
| 精度示教 | 偏离 Sr +/- 3% |
| 典型分辨率（范围） | 40 μm (0 mm ... 8 mm) 75 μm (8 mm ... 10 mm) 150 μm (10 mm ... 12 mm) |
| 最大分辨率（范围） | 75 μm (8 mm ... 10 mm) 150 μm (10 mm ... 12 mm) 300 μm (10 mm ... 12 mm) |
1) IO-Link 模式：18 V DC ... 30 V DC.
2) 在 Ia max 时.
3) 为符合 EN 60947-5-2 标准，应设置约 10% 的迟滞.
4) 工作电压 UB 和环境温度 Ta 恒定.
5) 从 Sr.
6) 两个输出信号切换装置共 200 mA.
7) 在螺母的螺纹面使用.
通讯接口
| 通讯接口 | IO-Link V1.1 |
| 通信接口详情 | COM2 (38,4 kBaud) |
| 周期时间 | 5 ms |
| 过程数据长度 | 32 Bit |
| 过程数据结构 | Bit 0 = QL1 的切换信号 Bit 1 = QL2 的切换信号 Bit 2 = QInt3 的切换信号 Bit 3 = QInt4 的切换信号 Bit 16 ... 31 = 距离值 |
| 出厂设置 | 开关点 1：参考值 1 输出：常开 针脚 2 配置：输入 |
参考值
| 提示 | 参考值以数字形式为开关点储存在传感器中（单位 mm） |
| 参考值 1 | 12 mm |
| 参考值 2 | 10 mm |
| 参考值 3 | 8 mm |
| 参考值 4 | 5 mm |
折减系数
| 不锈钢 （V2A） | 大约 0.7 |
| 铝 （Al） | 大约 0.4 |
| 铜（Cu） | 大约 0.4 |
| 黄铜 (Ms) | 大约 0.4 |
安装指导
| 备注 | 相关图示参见“安装指导” |
| A | 18 mm |
| B | 45 mm |
| C | 18 mm |
| D | 36 mm |
| E | 12 mm |
| F | 96 mm |
Smart Task
| Smart Task 名称 | 基本逻辑 | ||||||
| 逻辑功能 | AND 或 XOR 滞后 | ||||||
| 计时器功能 | 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | ||||||
| 逆变器 | 可设置 | ||||||
| 开关频率 | SIO Direct: 250 Hz, SIO Logic: 250 Hz, IOL: 250 Hz 1) 2) 3) | ||||||
| |||||||
1) SIO 直接：标准 I / O 模式中，没有 IO-Link 通信，并不使用传感器内部逻辑或时间参数（设定为 “直接” / “无效”）。.
2) SIO 的逻辑：在无 IO-Link 通信标准的 I / O 模式的传感器操作。利用传感器内部逻辑或时间参数，更多的自动化功能。.
3) JOL：整体使用 IO-Link 通信，并使用传感器内部逻辑或时间参数以及自动化功能参数。.
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| IO-Link | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
