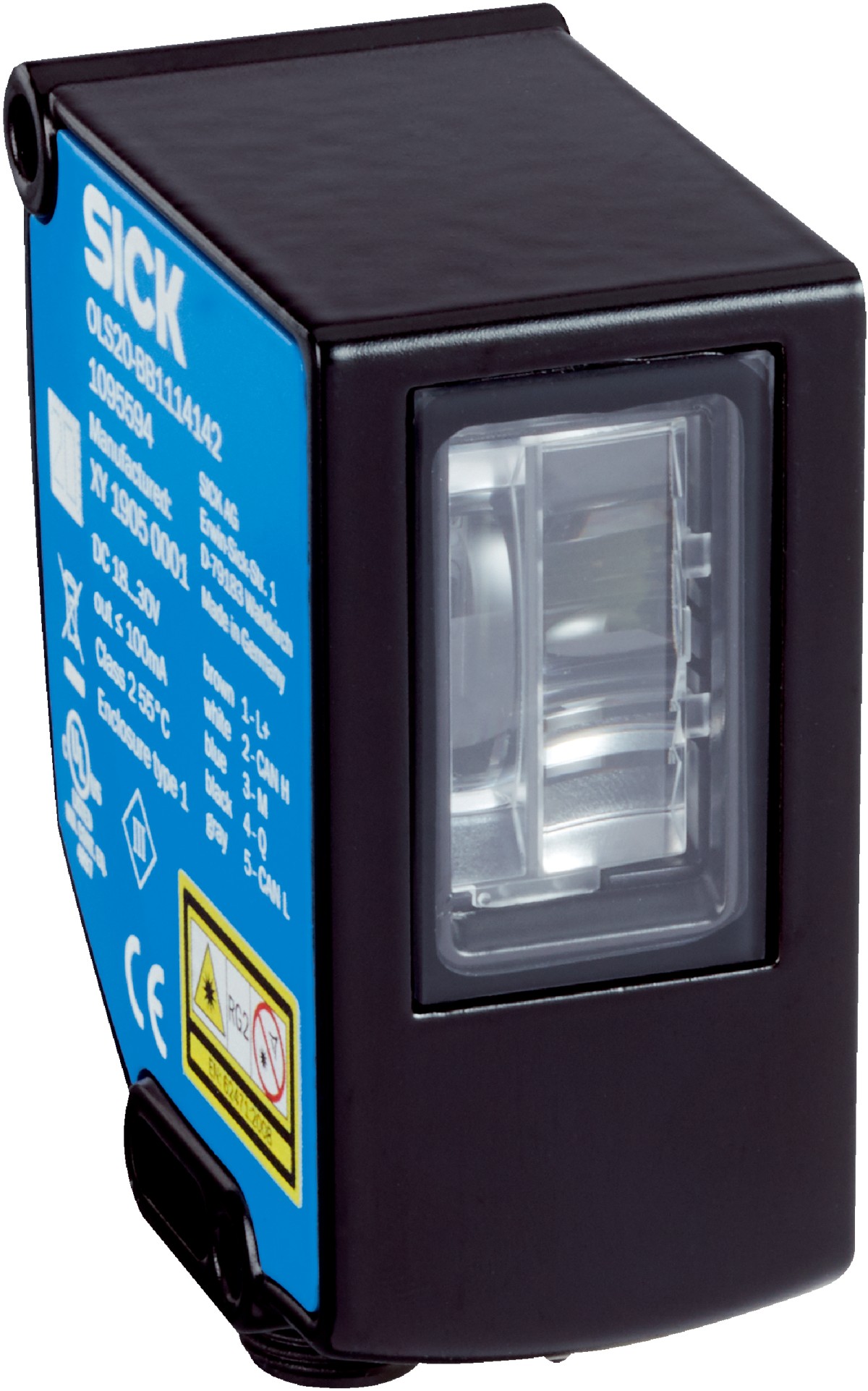

色标传感器OLS20-UB1118140
型号：OLS20-UB1118140
货号：1132097
品牌：SICK
产品特点
| 尺寸(宽 x 高 x 深) | 31 mm x 62 mm x 52.5 mm | ||||
| 感应距离 | ≤ 100 mm | ||||
| 感应距离公差 | ± 10 mm | ||||
| 外壳形状 | 方形 | ||||
| 工作区域 | 90 mm ... 110 mm | ||||
| 光源 | LED, UV 1) | ||||
| 轴长 | 385 nm | ||||
| 光点尺寸 | 180 mm x 9 mm 2) | ||||
| 接收信号的滤波 | 420 ... 750 | ||||
| 条码类型 | 交叉 25 码 | ||||
| 最小模块宽度 | ≥ 1.5 mm | ||||
| 最小轨迹半径 | ≥ 0.5 m | ||||
| 轨迹颜色 | 橙色、绿色、黄色 | ||||
| |||||
1) 平均使用寿命：100,000 小时，TU = +25 ℃.
2) 轨迹视域 +-90 mm，编码视域 +-50 mm.
接口
| |||||||
| |||||||
| |||||||
电气参数
| 供电电压 | 18 V DC ... 30 V DC 1) |
| 残余纹波 | ≤ 5 Vss 2) |
| 功耗 | < 3 W 3) |
| 采样率 | 10 ms |
| 光学中心精度 | ± 1 mm |
| 开关量输出 | 反向脉冲：PNP/NPN |
| 开关量输出（电压） | 推挽式：PNP/NPN HIGH = UV - 3 V/LOW ≤ 3 V |
| 输出电流 Imax. | < 100 mA |
| 防护等级 | III |
| 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 |
| 外壳防护等级 | IP67 |
| LED 风险组 | 2 (IEC 62471) |
1) 短路保护的电网环境下的临界值：最大 8 A.
2) 不得超过或低于 UV 公差.
3) 无负荷.
机械参数
| 外壳材料 | 压铸锌 |
| 连接类型 | M12 5 针连接器 |
| 重量 | 250 g |
环境参数
| 运行环境温度 | –10 ℃ ... +55 ℃ |
| 仓库环境温度 | –25 ℃ ... +75 ℃ |
| 抗环境光能力 | 50,000 lx |
| 冲击负荷 | 根据 IEC 60068 标准 |
| UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
| IO-Link | ✔ |
| 光生物安全性 (IEC EN 62471) 证书 | ✔ |
分类
| ECLASS 5.0 | 27270906 |
| ECLASS 5.1.4 | 27270906 |
| ECLASS 6.0 | 27270906 |
| ECLASS 6.2 | 27270906 |
| ECLASS 7.0 | 27270906 |
| ECLASS 8.0 | 27270906 |
| ECLASS 8.1 | 27270906 |
| ECLASS 9.0 | 27270906 |
| ECLASS 10.0 | 27270906 |
| ECLASS 11.0 | 27270906 |
| ECLASS 12.0 | 27270906 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| UNSPSC 16.0901 | 39121528 |
产品发布日期：2026.03.20
