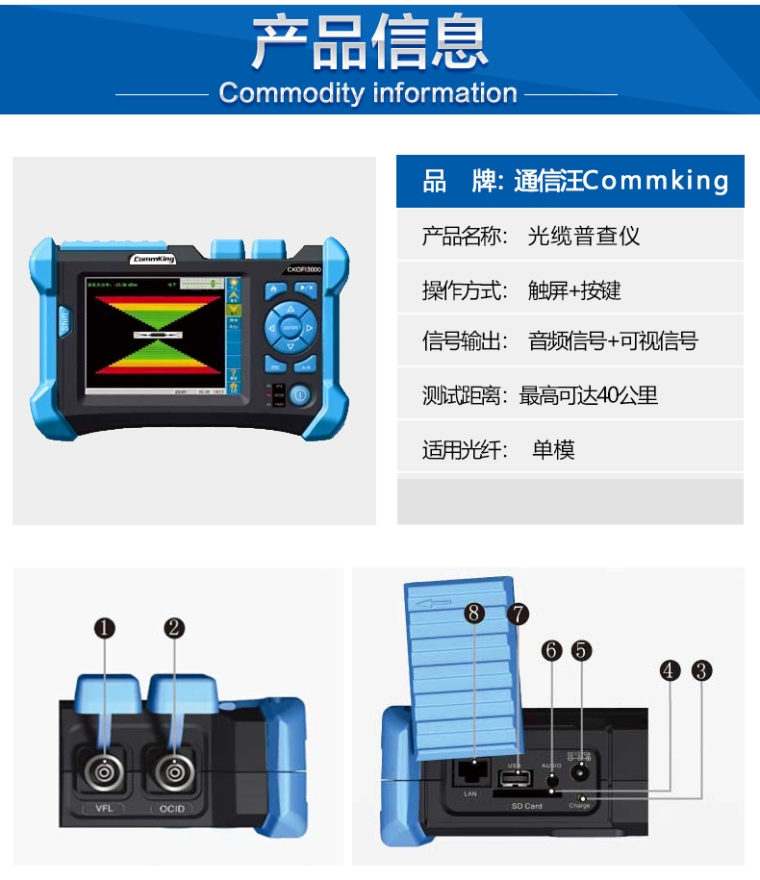

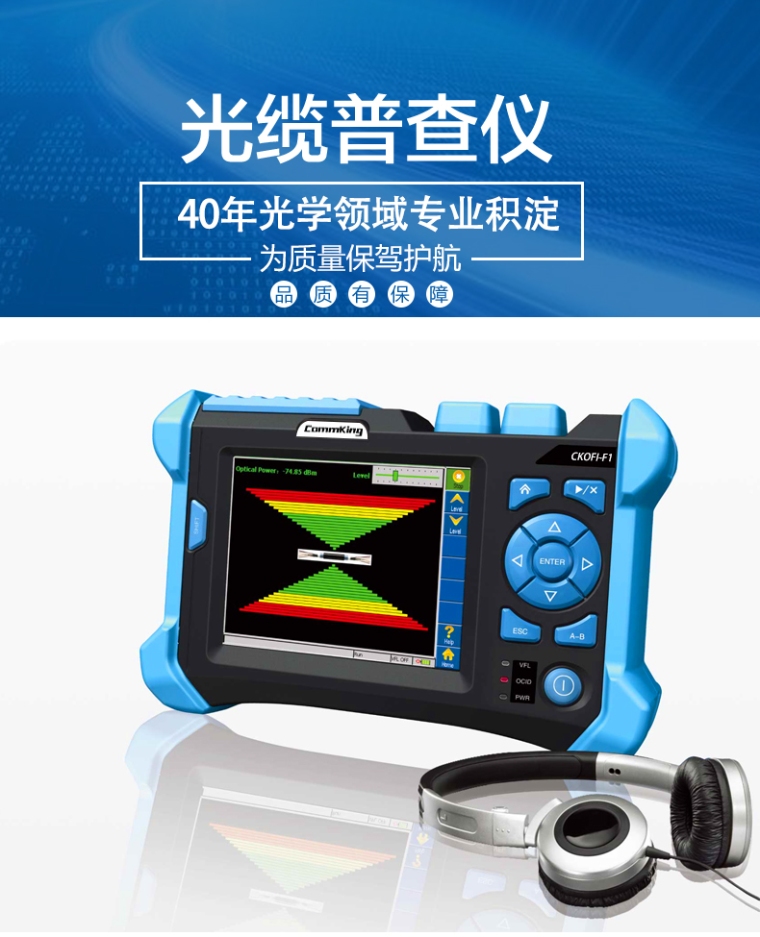

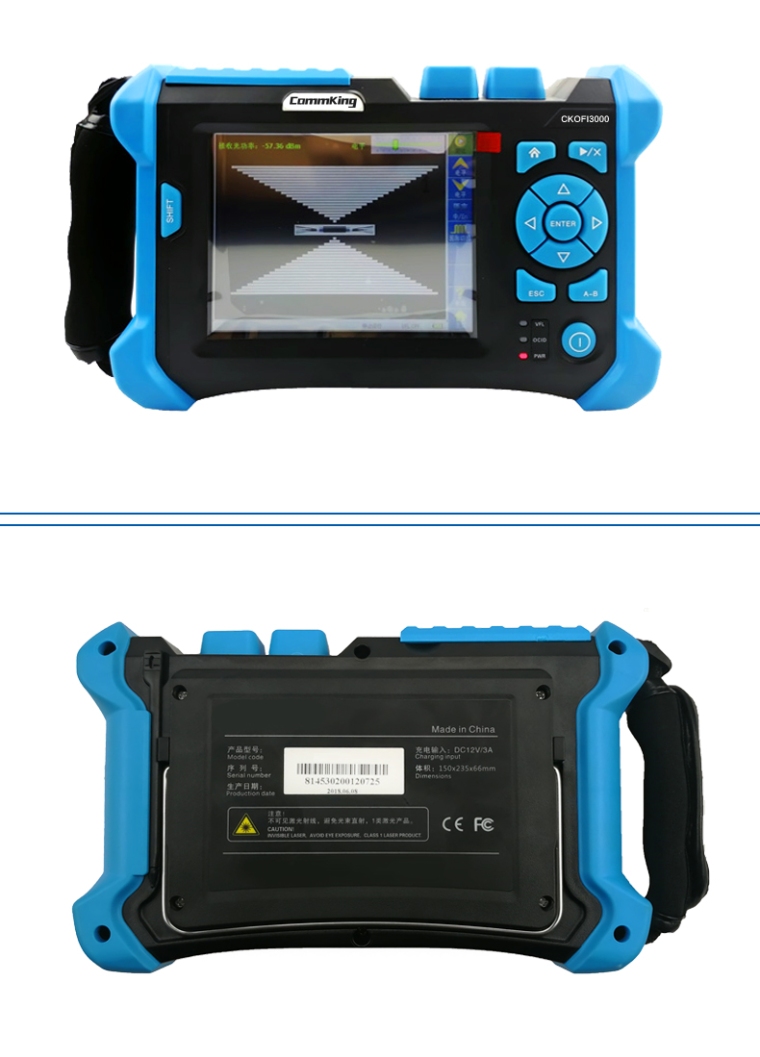

CKOFI-F1/F2/H1 CKOFI型光缆普查仪
型号：CKOFI-F1/F2/H1
- 大面积触摸屏+快捷按键，使用简便
- 支持低功耗模式，更长工作时间
- 自动优化设备参数，使用于不同长度的线路测试
- 最远支持上百公里远距离传感光缆的机械振动

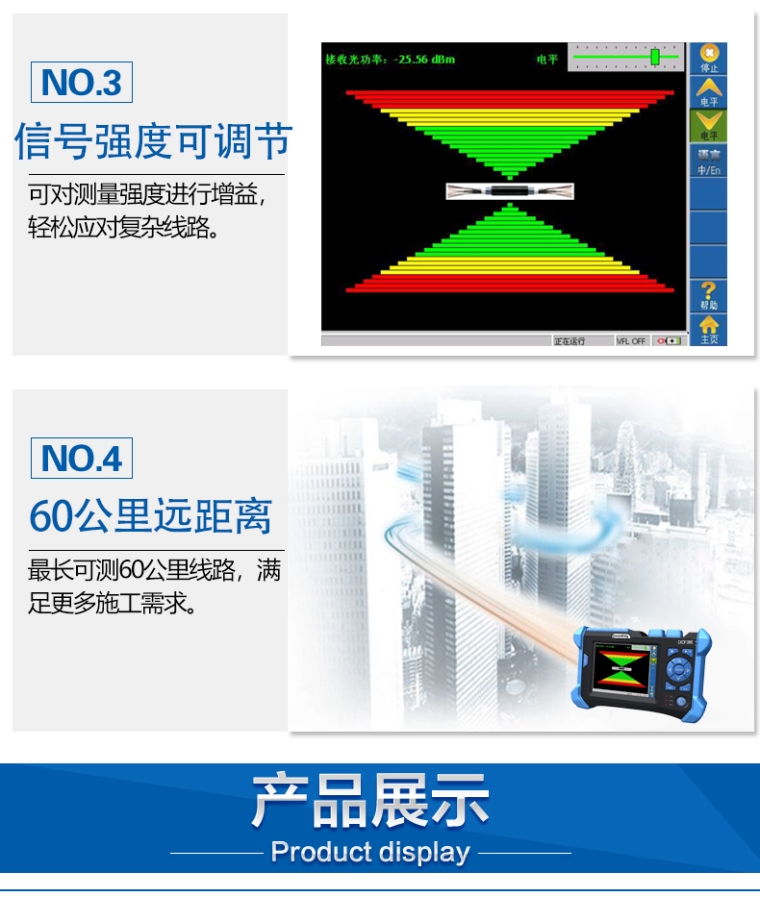

- 在复杂环境下通过音频、可视信号（条状图/心电图模式可选）定位目标光缆
- 线路环境适应性强（末端为PC、APC、断裂等情况均可）
- 工作模式自动、手动可选
- 无损检测，识别准确度高

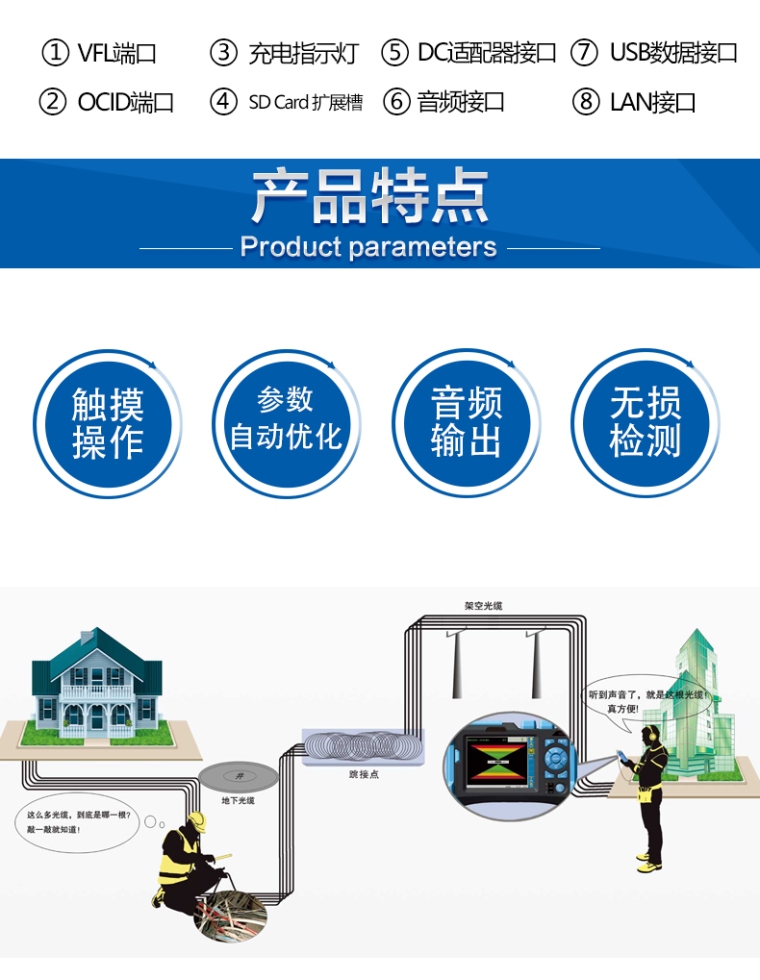

- 在管道、隧道、人井及架空等环境下使用单芯光纤准确识别远端光缆

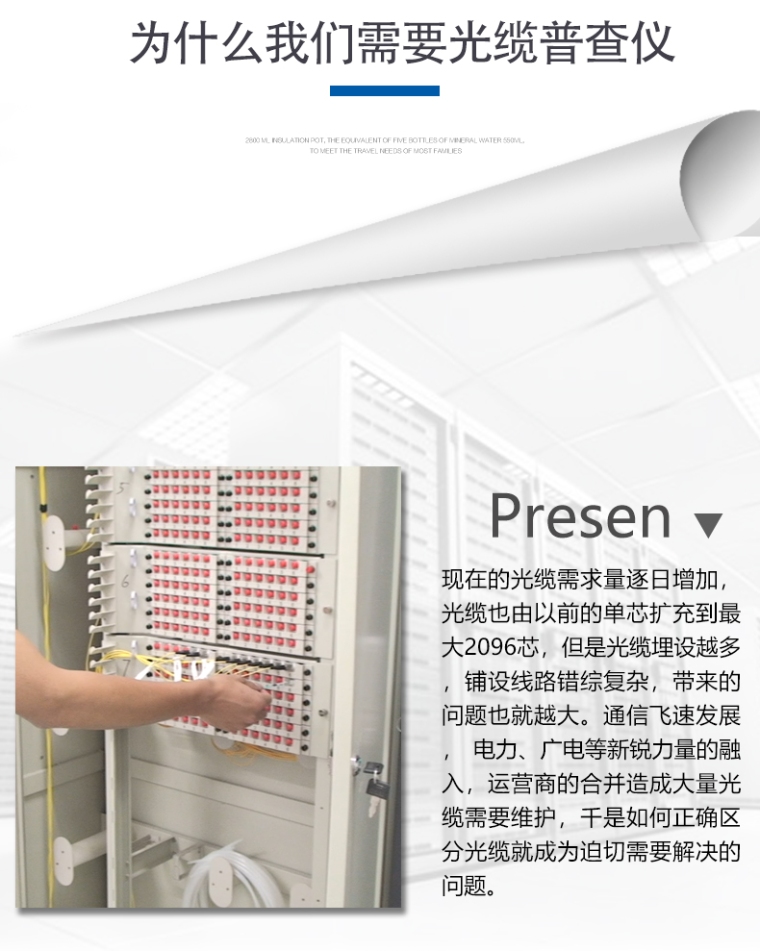

- 通信营运商的机房建设、线路改造、光缆割接、规范管理、资源普查、值勤维护等工作
技术规格
型号 | CKOFI-F1 | CKOFI-F2 | CKOFI-H1 |
测量方式 | 单纤测试 | ||
波长 | 1550nm | ||
光源最小输出功率 | 10mW | ||
单向光缆损耗1 | 10dB | 30dB | |
测试距离2 | 40Km | 100Km | |
初始盲区 | 无盲区 | ||
光缆末端回波损耗要求 | ≤20dB | ≤40dB | ≤20dB |
信噪比 | ＞50dB | ≥20dB | |

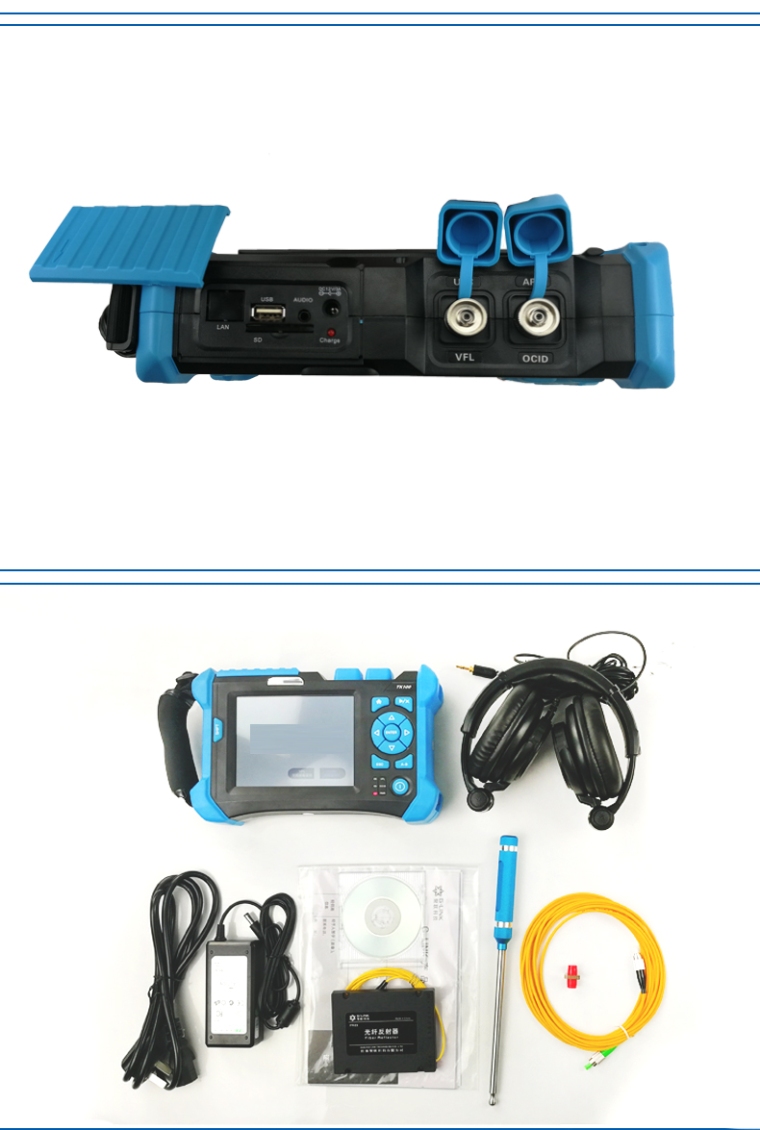

光纤接口 | SM | ||
光学连接器 | FC/APC | ||
显示屏 | 5.6’触摸屏 | ||
输入模式 | 触摸屏LCD+按键 | ||
输出模式 | 可视：条状图、心电图模式（触摸屏LCD） | ||
音频：声音（对应扰动强度） | |||
电源 | DC12V/3A | ||
电池 | 锂电池（7.4V 10.4Ah），连续工作≥10小时 | ||
功率 | ≤6W | ||
体积（H×W×L） | 65×150×235mm | ||
重量 | 1.5Kg（含电池） | ||
工作温度 | 0～45℃ | ||
储存温度 | -20～55℃ | ||
保修期 | 12个月 | ||
备注：1、末端加反射器（反射值＞-3dB）再增加5 dB。 2、末端加反射器（反射值＞-3dB）再增加20Km。 | |||
产品发布日期：2025.08.05
