GTB工频耐压试验装置
型号：GTB

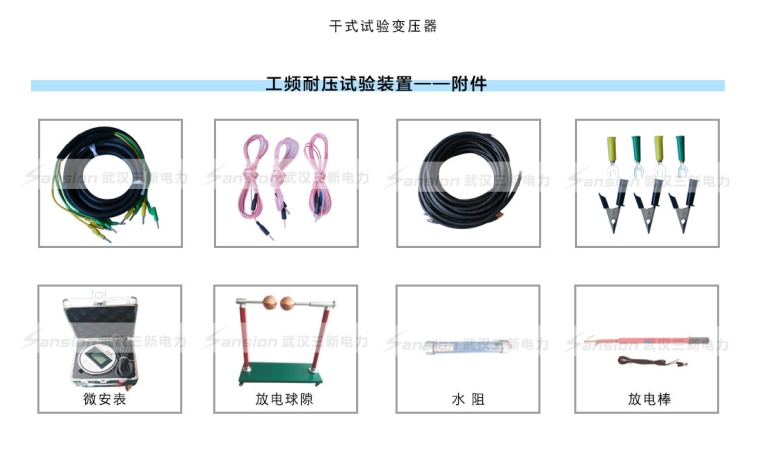

GTB系列，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱(台)、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。

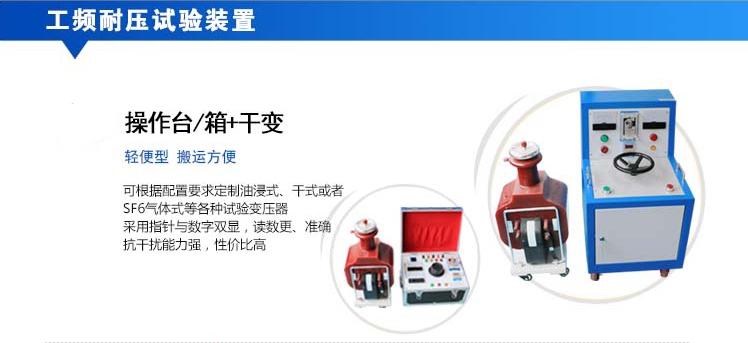

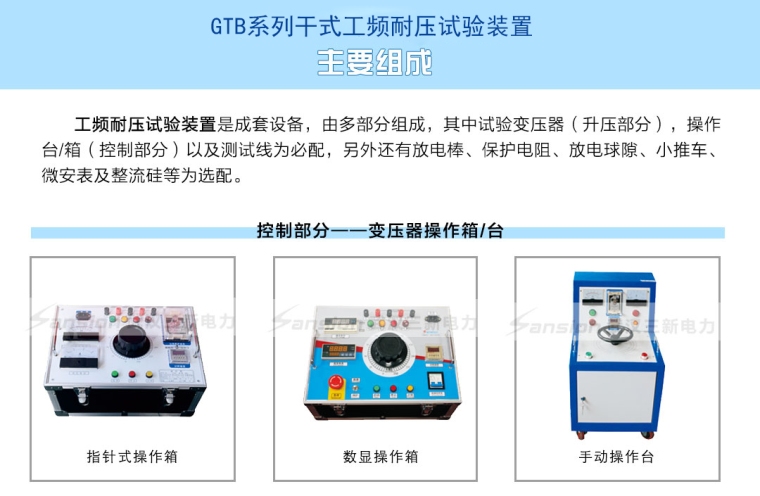

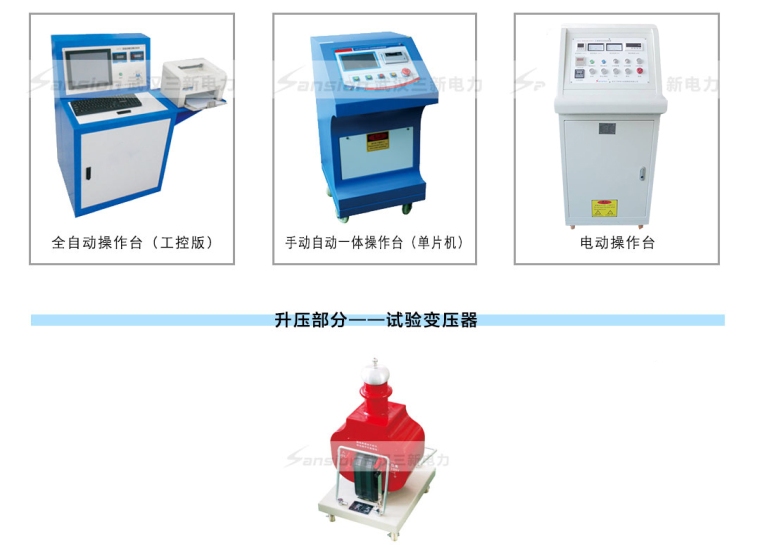

工频耐压试验装置为成套设备，由SXTC系列操作部分加上试验变压器部分组成，可以任意组合。
◆ 体积小、重量轻、结构紧凑、免维护
◆ 接线简单直观，使用方便
◆ 绝缘可靠性好，外形美观
◆ 有过电压保护功能
GTB工频耐压试验装置技术参数1、阻抗电压: ≤ 12 %
2、输出电压波形: 正弦波
3、表面温升: ＜ 55 ℃
4、空载电流: ＜ 4 %
5、允许连续运行时间: 1小时
| 规格型号 | 容量 | 输入电压 | 输出电压 | 参考重量 |
| ( kVA ) | ( V ) | AC：( kV ) | ( kg ) | |
| GTB-1.5/50 | 1.5 | 200或400 | 50 | 15 |
| GTB-3/50 | 3 | 20 | ||
| GTB-5/50 | 5 | 30 | ||
| GTB-10/50 | 10 | 40 | ||
| GTB-15/50 | 15 | 50 | ||
| GTB-20/50 | 20 | 55 | ||
| GTB-25/50 | 25 | 60 | ||
| GTB-30/50 | 30 | 65 | ||
| GTB-5/100 | 5 | 200或400 | 100 | 60 |
| GTB-10/100 | 10 | 65 | ||
| GTB-15/100 | 15 | 70 | ||
| GTB-20/100 | 20 | 75 | ||
| GTB-25/100 | 25 | 80 | ||
| GTB-15/120 | 15 | 120 | 85 | |
| GTB-20/120 | 20 | 90 | ||
| GTB-25/120 | 25 | 95 | ||
| GTB-30/120 | 30 | 100 |
产品发布日期：2026.01.26
武汉三新电力设备制造有限公司
