SXFA-II型互感器伏安特性测试仪，主要用于现场检测CT/PT的伏安特性、变比、极性、退磁、5%10%的误差曲线、二次侧回路检查和工频交流耐压等，单机输出电压可达1000V，电流达到600A，能满足装机容量220KV输变电工程检测环境。实验时仅需设定测试电压/电流值，不需要设置步长，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口与笔记本电脑联机上传测试数据，进行编辑保存或打印。操作简单方便，提高工作效率，是现场检测的选择设备。

技术参数

SXFA-II互感器伏安特性测试仪性能特点

仅需进行简单的数字设定：设定最高测试电压、最大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

快捷、简单、精确、方便 。

◆ 功能全面＝－

可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”， “二次负载”，“二次回路”，“二次耐压”，退磁功能。

内设功能状态说明，无需说明书，极易操作、掌握。

◆ 输出电压高、容量大＝－

伏安特性试验：220V单机最大输出电压高达1000V.变比测试：最大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

调压分辨率最小可以达到0.15V

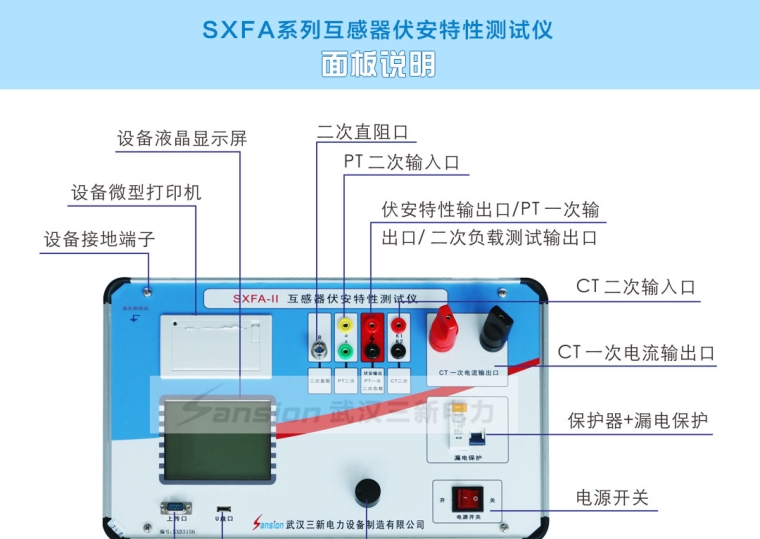

◆ 大屏幕全汉化图形界面 、旋转鼠标操作＝－

测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。

面板自带打印机，可随时打印曲线图及测试数据。

操作采用我公司**的光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。

◆ 附加功能全面＝－

带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；

具有完善的数据查询、浏览、打印、清空等功能。

拐点自动计算功能，试验数据筛选打印功能。

背光软件调整功能；自带日期/时间功能。

带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。

带有U盘接口，可通过接口将数据上传至电脑保存、显示编辑、打印。

单机一体化，重量轻，方便携带，便于流动试验。

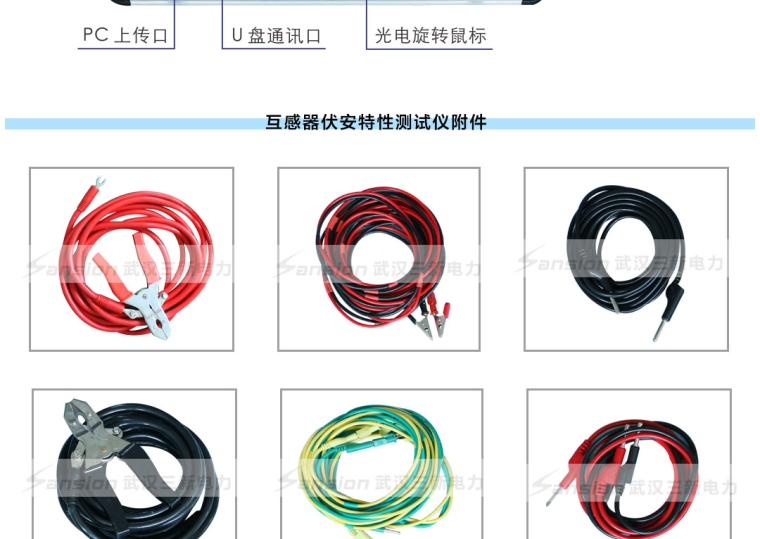

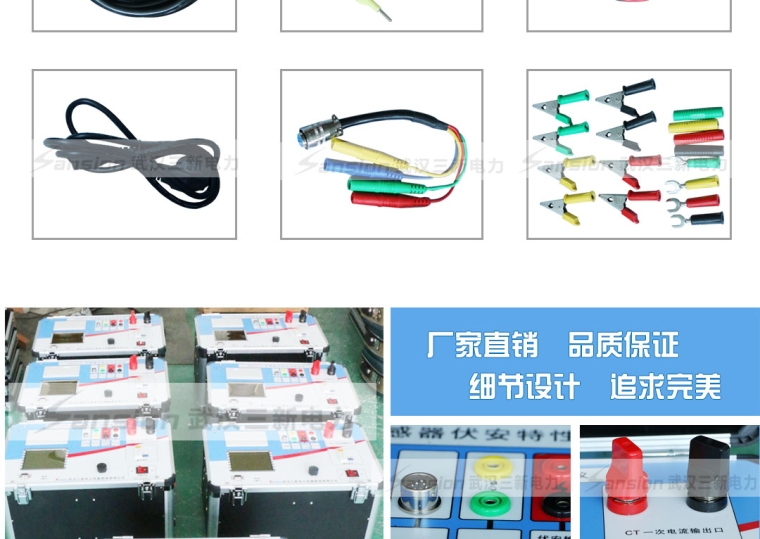

包装清单

SXFA-II互感器伏安特性测试仪技术参数
