三相异步电机试验系统
三相异步电动机试验系统是基于虚拟仪器的网络化测控系统，接入到电机装配质量及技术性能综合评价的环节，为电机性能提供精确的测试数据，帮助电机设计师提升电机品质。测试系统由试验电源、动力开关屏柜、智能仪器、信号传感装置、功率测量模块、网络数据库和试验软件组成。
引用标准
GB755-2008旋转电机 定额和性能GB
755-2-2003 旋转电机（牵引电机除外）确定损耗
GB/T1032-2012三相异步电动机试验方法

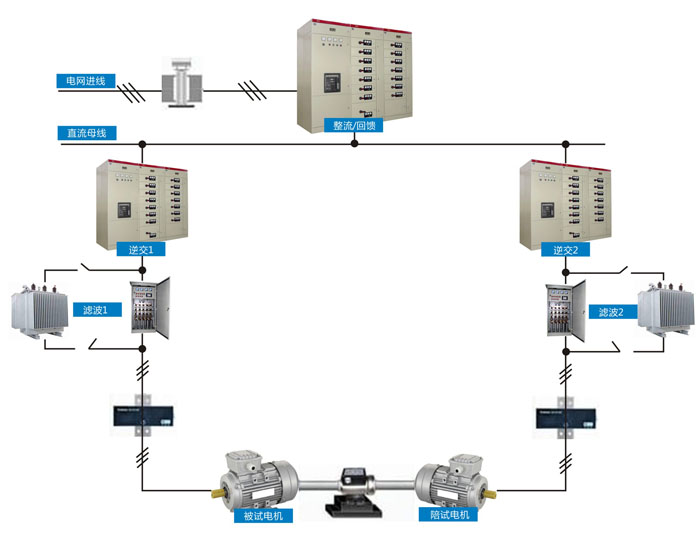

系统构成
技术参数
三相异步电机试验系统性能特点
基于以太网的网络拓扑，PC的全自动化操作
直观的数据现实与便捷的操作
PC完成信号采集和测量
测量数据实时同步显示
空载特性曲线
堵转特性曲线
工作特性曲线
温升热态电阻变化
试验报告可输出，打印
试验报告格式多样化
强大的报表处理能力
数据转存方便
电机数据信息管理系统
与企业数据库联网
数据并网远程可查询
模块化功能
包装清单
三相异步电机试验系统技术参数
型号规格
| 序号 | 型号 | 额定电压（V） | 输出电流（A） | 电机功率（KW） |
| 1 | SXDJ-380 S-C/X | 380 | ≤1000 | ≤560 |
| 2 | SXDJ-690 S -C/X | 690 | ≤800 | ≤630 |
| 3 | SXDJ-1140 S -C/X | 1140 | ≤450 | ≤630 |
| 4 | SXDJ-3KS-C/X | 3300 | ≤600 | ≤2500 |
| 5 | SXDJ-6KS-C/X | 6000 | ≤600 | ≤5000 |
| 6 | SXDJ-10KS-C/X | 10000 | ≤700 | ≤10000 |
试验项目
| 序号 | 检查试验项目 | 型式试验项目 | ||
| 1 | 绝缘电阻的测定 | 绝缘电阻的测定 | ||
| 2 | 绕组在初始冷状体下直流端电阻的测定 | 绕组在初始冷状体下直流端电阻的测定 | ||
| 3 | 工频耐电压试验 | 工频耐电压试验 | ||
| 4 | 匝间冲击耐电压试验 | 匝间冲击耐电压试验 | ||
5 | 空载试验 | 空载试验 | 空载电流和空载损耗的确定 | |
| 铁损和风磨损的确定 | ||||
| 6 | 堵转试验 | 堵转试验 | 堵转电流和堵转转矩的确定 | |
| 7 | / | 热试验 | ||
8 | 负载特性试验 | 损耗分析 | ||
效率的确定 | ||||
| 9 | Zui大转矩的测定 | |||
| 10 | Zui小转矩的测定 | |||
| 11 | 短时过转矩试验 | |||
| 12 | 超速试验 | |||
可根据用户要求定制其他试验项目
产品发布日期：2026.01.26
武汉三新电力设备制造有限公司
