小型压缩式载荷传感器LCX-A-ID
器件产地：国产传感器/敏感元件
特点
●小型轻量
●便于安装
●支持TEDS
产品一览
全部显示
LCX-A-500N-ID
500N用
规格
性能
| 额定容量 | 500N |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 1.0mV/V(2000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.01%RO/℃ |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 375±5Ω |
| 输出电阻 | 350±3.5Ω |
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
| 固有频率 | 约24kHz |
| 外形尺寸 | φ28×18mm |
| 重量 | 约45g(不含电缆) |
| 材料 | 不锈钢 |
| 保护等级 | IP67 (IEC 60529) |
| 选购件 | 荷载底座 CA 安装台座 CX |
|---|

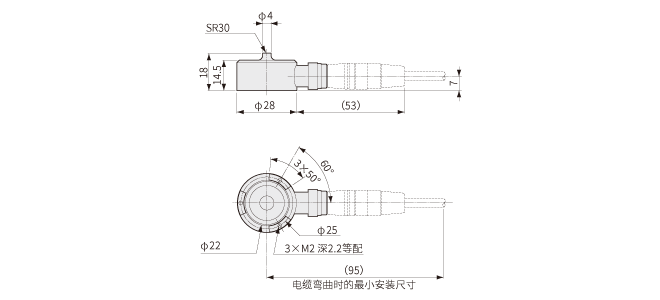

外形尺寸图
LCX-A-1KN-ID
1kN用
规格
性能
| 额定容量 | 1kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 375±5Ω |
| 输出电阻 | 350±3.5Ω |
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
| 固有频率 | 约29kHz |
| 外形尺寸 | φ28×18mm |
| 重量 | 约45g(不含电缆) |
| 材料 | 不锈钢 |
| 保护等级 | IP67 (IEC 60529) |
| 选购件 | 荷载底座 CA 安装台座 CX |
|---|
外形尺寸图
LCX-A-2KN-ID
2kN用
规格
性能
| 额定容量 | 2kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 375±5Ω |
| 输出电阻 | 350±3.5Ω |
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
| 固有频率 | 约37kHz |
| 外形尺寸 | φ28×18mm |
| 重量 | 约45g(不含电缆) |
| 材料 | 不锈钢 |
| 保护等级 | IP67 (IEC 60529) |
| 选购件 | 荷载底座 CA 安装台座 CX |
|---|
外形尺寸图
LCX-A-5KN-ID
5kN用
规格
性能
| 额定容量 | 5kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 375±5Ω |
| 输出电阻 | 350±3.5Ω |
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
| 固有频率 | 约24kHz |
| 外形尺寸 | φ43×22mm |
| 重量 | 约120g(不含电缆) |
| 材料 | 不锈钢 |
| 保护等级 | IP67 (IEC 60529) |
| 选购件 | 荷载底座 CA 安装台座 CX |
|---|

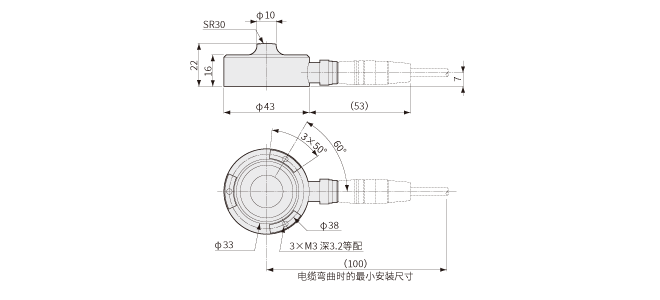

外形尺寸图
LCX-A-10KN-ID
10kN用
规格
性能
| 额定容量 | 10kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 375±5Ω |
| 输出电阻 | 350±3.5Ω |
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
| 固有频率 | 约28kHz |
| 外形尺寸 | φ43×22mm |
| 重量 | 约120g(不含电缆) |
| 材料 | 不锈钢 |
| 保护等级 | IP67 (IEC 60529) |
| 选购件 | 荷载底座 CA 安装台座 CX |
|---|
外形尺寸图
LCX-A-20KN-ID
20kN用
规格
性能
| 额定容量 | 20kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 375±5Ω |
| 输出电阻 | 350±3.5Ω |
| 电缆 | 型号名称：TE-45， 0.08mm2,6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 横向载荷界限 | 15%(相对额定载荷的百分比) |
| 固有频率 | 约37kHz |
| 外形尺寸 | φ43×22mm |
| 重量 | 约120g(不含电缆) |
| 材料 | 不锈钢 |
| 保护等级 | IP67 (IEC 60529) |
| 选购件 | 荷载底座 CA 安装台座 CX |
|---|
外形尺寸图
安装台座
CX-5
| 产品名称 | 安装台座 |
|---|---|
| 对象产品型号 | LCX-A-500N-ID,LCX-A-1KN-ID,LCX-A-2KN-ID |
| 重量 | 约100g |
CX-7
| 产品名称 | 安装台座 |
|---|---|
| 对象产品型号 | LCX-A-5KN-ID,LCX-A-10KN-ID,LCX-A-20KN-ID |
| 重量 | 约280g |
CA-2F
| 产品名称 | 载重底座 |
|---|---|
| 对象产品型号 | LCN-A,LCX-A-ID |
备注
该产品不能用于质量测量显示的用途
产品发布日期：2026.01.26
