压缩式载荷传感器LC-E
器件产地：国产传感器/敏感元件
特点
●高容量
●高稳定性
●惰性气体密闭结构
产品一览
全部显示
LC-200TE
2MN用
规格
性能
| 额定容量 | 2MN |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.1%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约3.5kHz |
| 重量 | 约49kg（不含电缆） |

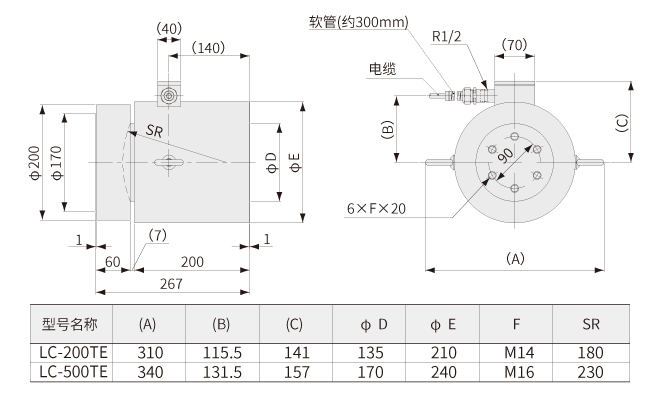

外形尺寸图
LC-500TE
5MN用
规格
性能
| 额定容量 | 5MN |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.1%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约4kHz |
| 重量 | 约65kg（不含电缆） |
外形尺寸图
备注
该产品不能用于质量测量显示的用途
可制作TEDS对应产品。请咨询。
产品发布日期：2026.01.26
