高精度压缩式载荷传感器LCH-F
器件产地：国产传感器/敏感元件
特点
●高精度
●可遥感检测
●保护等级IP67（IEC 60529）
产品一览
全部显示
LCH-10TF
100kN用
规格
性能
| 额定容量 | 100kN |
|---|---|
| 非线性 | ±0.02%RO或以内 |
| 滞后 | ±0.02%RO或以内 |
| 反复性 | 0.02%RO或以下 |
| 额定输出 | 2mV/V（4000×10-6应变量）±0.1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.0015%RO/℃或以内 |
| 输出温度影响 | ±0.001%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2，6芯屏蔽氯丁橡胶铠装线5m，外径9.5mm，前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 200% |
|---|---|
| 固有频率 | 约7.5kHz |
| 重量 | 约12kg (不含电缆) |
| 保护等级 | IP67（IEC 60529） |
| 选购件 | 载荷底座 CA |
|---|

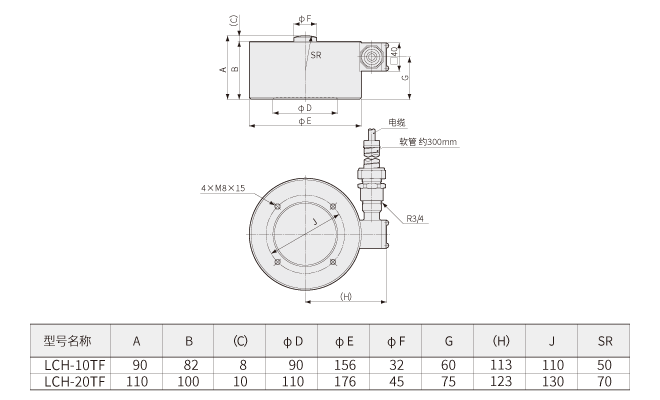

外形尺寸图
LCH-20TF
200kN用
规格
性能
| 额定容量 | 200kN |
|---|---|
| 非线性 | ±0.02%RO或以内 |
| 滞后 | ±0.02%RO或以内 |
| 反复性 | 0.02%RO或以下 |
| 额定输出 | 2mV/V（4000×10-6应变量）±0.1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.0015%RO/℃或以内 |
| 输出温度影响 | ±0.001%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2，6芯屏蔽氯丁橡胶铠装线5m，外径9.5mm，前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 200% |
|---|---|
| 固有频率 | 约7kHz |
| 重量 | 约17kg (不含电缆) |
| 保护等级 | IP67（IEC 60529） |
| 选购件 | 载荷底座 CA |
|---|
外形尺寸图
备注
※该产品不能用于质量测量显示的用途
※本公司也可以制作符合CE认证的产品，具体请电询。
产品发布日期：2026.01.26
共和电业有限公司
