防爆型压缩式载荷传感器LCS-D
器件产地：国产传感器/敏感元件
特点
※具体请电询
产品一览
全部显示
LCS-500KD
5kN用
规格
性能
| 额定容量 | 5kN |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.2%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -15～75℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.007%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
| 防爆环境条件 | 周围温度 -10～40℃ 相对湿度 45%～85% |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 120% |
|---|---|
| 固有频率 | 约4kHz |
| 重量 | 约4.5kg |
| 选购件 | 载荷底座 CA 安装台座 CF 自由支架 ER-B |
|---|

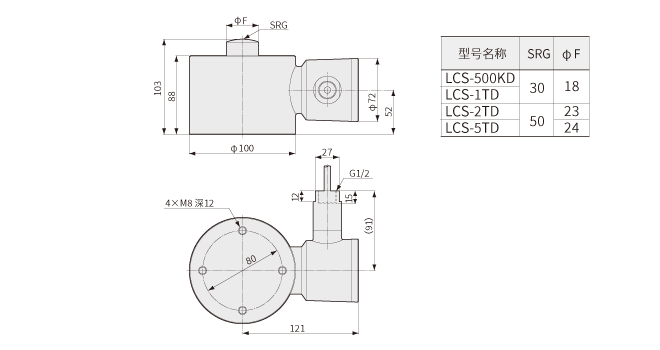

外形尺寸图
LCS-1TD
10kN用
规格
性能
| 额定容量 | 10kN |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.2%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -15～75℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.007%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
| 防爆环境条件 | 周围温度 -10～40℃ 相对湿度 45%～85% |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 120% |
|---|---|
| 固有频率 | 约5.3kHz |
| 重量 | 约4.5kg |
| 选购件 | 载荷底座 CA 安装台座 CF 自由支架 ER-B |
|---|
外形尺寸图
LCS-2TD
20kN用
规格
性能
| 额定容量 | 20kN |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.2%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -15～75℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.007%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
| 防爆环境条件 | 周围温度 -10～40℃ 相对湿度 45%～85% |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 120% |
|---|---|
| 固有频率 | 约6.2kHz |
| 重量 | 约4.5kg |
| 选购件 | 载荷底座 CA 安装台座 CF 自由支架 ER-B |
|---|
外形尺寸图
LCS-5TD
50kN用
规格
性能
| 额定容量 | 50kN |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.2%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -15～75℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.007%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
| 防爆环境条件 | 周围温度 -10～40℃ 相对湿度 45%～85% |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 120% |
|---|---|
| 固有频率 | 约6kHz |
| 重量 | 约4.5kg |
| 选购件 | 载荷底座 CA 安装台座 CF 自由支架 ER-B |
|---|
外形尺寸图
备注
该产品不能用于质量测量显示的用途
产品发布日期：2026.01.26
