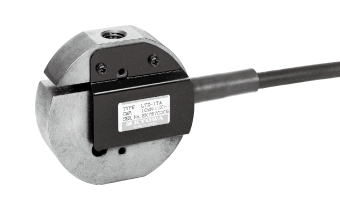

高精度拉伸型载荷传感器LTZ-A
器件产地：国产传感器/敏感元件
特点
●小型轻量
●大输出
●也可作为压缩型使用（但需要另行校准及使用载荷挡块）
产品一览
全部显示
LTZ-50KA
500N用
规格
性能
| 额定容量 | 500N |
|---|---|
| 非线性 | ±0.03%RO或以内 |
| 滞后 | ±0.03%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 铝合金 |
| 固有频率 | 约1.25kHz |
| 重量 | 约300g(不含电缆) |
| 保护等级 | IP64 (IEC 60529) |
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-100KA
1kN用
规格
性能
| 额定容量 | 1kN |
|---|---|
| 非线性 | ±0.03%RO或以内 |
| 滞后 | ±0.03%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 铝合金 |
| 固有频率 | 约1.75kHz |
| 重量 | 约300g (不含电缆) |
| 保护等级 | IP64 (IEC 60529) |
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-200KA
2kN用
规格
性能
| 额定容量 | 2kN |
|---|---|
| 非线性 | ±0.03%RO或以内 |
| 滞后 | ±0.03%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 铝合金 |
| 固有频率 | 约2kHz |
| 重量 | 约350g (不含电缆) |
| 保护等级 | IP64 (IEC 60529) |
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-500KA
5kN用
规格
性能
| 额定容量 | 5kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 特殊钢 |
| 固有频率 | 约2.5kHz |
| 重量 | 约700g (不含电缆) |
| 保护等级 | IP64 (IEC 60529) |
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-1TA
10kN用
规格
性能
| 额定容量 | 10kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 特殊钢 |
| 固有频率 | 约2.8kHz |
| 重量 | 约700g (不含电缆) |
| 保护等级 | IP64 (IEC 60529) |
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-2TA
20kN用
规格
性能
| 额定容量 | 20kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 特殊钢 |
| 固有频率 | 约2.6kHz |
| 重量 | 约1.5kg (不含电缆) |
| 保护等级 | IP64 (IEC 60529) |
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-5TA
50kN用
规格
性能
| 额定容量 | 50kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 特殊钢 |
| 固有频率 | 约4.3kHz |
| 重量 | 约4.4kg (不含电缆) |
| 保护等级 | IP64 (IEC 60529) |
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
球头节
TU-6C
球头节
| 对象产品型号 | LTZ-50KA,LTZ-100KA |
|---|---|
| 重量（约） | 20g |
TU-12C
球头节
| 对象产品型号 | LTZ-200KA,LTZ-500KA,LTZ-1TA |
|---|---|
| 重量（约） | 100g |
TU-18C
球头节
| 对象产品型号 | LTZ-2TA |
|---|---|
| 重量（约） | 300g |
TU-24C
球头节
| 对象产品型号 | LTZ-5TA |
|---|---|
| 重量（约） | 1kg |
载荷挡块
CWM-6
| 产品名称 | 荷载压板 |
|---|---|
| 对象产品型号 | LTZ-50KA,LTZ-100KA |
| 重量（约） | 2g |
CWM-12
| 产品名称 | 荷载压板 |
|---|---|
| 对象产品型号 | LTZ-200KA,LTZ-500KA,LTZ-1TA |
| 重量（约） | 25g |
CWM-18
| 产品名称 | 荷载压板 |
|---|---|
| 对象产品型号 | LTZ-2TA |
| 重量（约） | 70g |
CWM-24
| 产品名称 | 荷载压板 |
|---|---|
| 对象产品型号 | LTZ-5TA |
| 重量（约） | 200g |
载荷底座
CA-2B
| 产品名称 | 载重底座 |
|---|---|
| 对象产品型号 | LCK-A-5〜20KN,LTZ-50KA,LTZ-100KA,LTZ-200KA,LTZ-500KA,LTZ-1TA,LTZ-2TA,LUH-50〜500KF,LUB-B LUB-100,200KC |
| 重量（约） | 200g |
| 内六角螺栓 | M6 |
CA-10B
| 产品名称 | 载重底座 |
|---|---|
| 对象产品型号 | LC-5TV,LC‐10TV,LCK-A-50KN,LCK-A-100KN,LCS-2TD,LCS-5TD,LCS-10TE,LC-1〜5TSH(L,R)-7,LTZ-5TA |
| 重量（约） | 1kg |
| 内六角螺栓 | M10 |
自由支架
ER-2B
| 产品名称 | 自由金属件 |
|---|---|
| 对象产品型号 | LCH-50〜500KF,LCF-A-500N〜20KN,LUH-50〜500KF,LTZ-50KA,LTZ-100KA,LTZ-200KA,LTZ-500KA,LTZ-1TA,LTZ-2TA |
| 重量（约） | 1.5kg |
ER-5B
| 产品名称 | 自由金属件 |
|---|---|
| 对象产品型号 | LCH-1〜5TF,LC-5TV,LUH-1〜5TF,LCS-2,5TD,LTZ-5TA |
| 重量（约） | 4.3kg |
备注
※该产品不能用于质量测量显示的用途
※本公司也可以制作符合CE认证的产品，具体请电询。
产品发布日期：2026.01.26
共和电业有限公司
