小型拉伸压缩两用载荷传感器LUR-A-SA1
器件产地：国产传感器/敏感元件
特点
●用途广泛
●使用方法简单
●约70g（不含电缆）
产品一览
全部显示
LUR-A-50NSA1
±50N用
规格
性能
| 额定容量 | ±50N |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 约0.4mV/V(800×10-6应变量) |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～70℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 7V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约2kHz |
| 重量 | 约70g（不含电缆） |
| 标配件 | 内六角止动螺丝M3长4 |
|---|---|
| 选购件 | 球头节 TU |

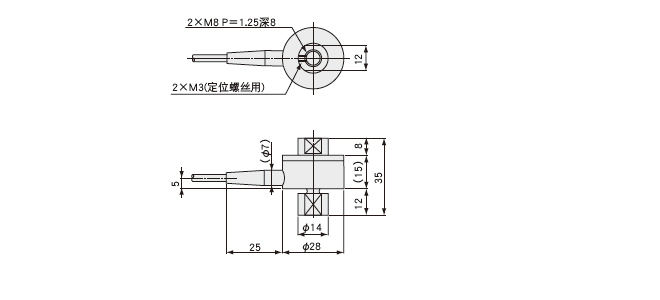

外形尺寸图
LUR-A-100NSA1
±100N用
规格
性能
| 额定容量 | ±100N |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 0.5mV/V(1000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 7V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约4kHz |
| 重量 | 约70g（不含电缆） |
| 标配件 | 内六角止动螺丝M3长4 |
|---|---|
| 选购件 | 球头节 TU |
外形尺寸图
LUR-A-200NSA1
±200N用
规格
性能
| 额定容量 | ±200N |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 0.5mV/V(1000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 7V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约5kHz |
| 重量 | 约70g（不含电缆） |
| 标配件 | 内六角止动螺丝M3长4 |
|---|---|
| 选购件 | 球头节 TU |
外形尺寸图
LUR-A-500NSA1
±500N用
规格
性能
| 额定容量 | ±500N |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 0.5mV/V(1000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 7V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约9kHz |
| 重量 | 约70g（不含电缆） |
| 标配件 | 内六角止动螺丝M3长4 |
|---|---|
| 选购件 | 球头节 TU |
外形尺寸图
LUR-A-1KNSA1
±1kN用
规格
性能
| 额定容量 | ±1kN |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 0.5mV/V(1000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 7V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约14kHz |
| 重量 | 约70g（不含电缆） |
| 标配件 | 内六角止动螺丝M3长4 |
|---|---|
| 选购件 | 球头节 TU |
外形尺寸图
LUR-A-2KNSA1
±2kN用
规格
性能
| 额定容量 | ±2kN |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 0.5mV/V(1000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 7V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约20kHz |
| 重量 | 约70g（不含电缆） |
| 标配件 | 内六角止动螺丝M3长4 |
|---|---|
| 选购件 | 球头节 TU |
外形尺寸图
为了正确使用
●组合使用时，请咨询。
●请使用与本公司载荷传感器配套的拉伸用特殊配件。
●拉伸状态下使用时，请务必使用配套的定位螺丝（内六角止动螺丝M3长4）实施止动作业。
