拉伸压缩两用载荷传感器LU-E

查看原图

器件产地：国产传感器/敏感元件

特点

●高可靠性

●高稳定性

●可制作TEDS对应产品

产品一览

全部显示

LU-50KE

±500N用

规格

性能

额定容量	±500N
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约1.54kHz
重量	约2.8kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

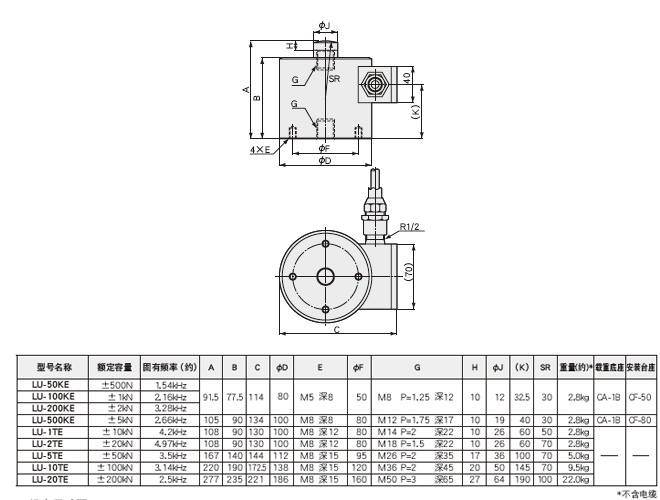

外形尺寸图

LU-E

LU-100KE

±1kN用

规格

性能

额定容量	±1kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约2.16kHz
重量	约2.8kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

外形尺寸图

LU-E

LU-200KE

±2kN用

规格

性能

额定容量	±2kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约3.28kHz
重量	约2.8kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

外形尺寸图

LU-E

LU-500KE

±5kN用

LU-E

规格

性能

额定容量	±5kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约2.66kHz
重量	约4.5kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

外形尺寸图

LU-E

LU-1TE

±10kN用

规格

性能

额定容量	±10kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm²,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头 (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约4.2kHz
重量	约2.8kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

外形尺寸图

LU-E

LU-2TE

±20kN用

规格

性能

额定容量	±20kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约4.97kHz
重量	约2.8kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

外形尺寸图

LU-E

LU-5TE

±50kN用

规格

性能

额定容量	±50kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约3.5kHz
重量	约5.0kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

外形尺寸图

LU-E

LU-10TE

±100kN用

规格

性能

额定容量	±100kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约3.14kHz
重量	约9.5kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

外形尺寸图

LU-E

LU-20TE

±200kN用

规格

性能

额定容量	±200kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
反复性	0.1%RO或以下
额定输出	2mV/V(4000×10^-6应变量)±0.2%

环境特性

允许使用温度范围	-30～85℃
温度补偿范围	-10～70℃
零点温度影响	±0.005%RO/℃或以内
输出温度影响	±0.005%/℃或以内

电气特性

大激励电压	20V AC或DC
推荐激励电压	1～10V AC或DC
输入电阻	350Ω±0.5%
输出电阻	350Ω±0.5%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接)

机械特性

安全过载	150%
固有频率	约2.5kHz
重量	约22.0kg (不含电缆)
保护等级	IP32 (IEC 60529)

选购件	载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC

外形尺寸图

LU-E

备注

※该产品不能用于质量测量显示的用途

※本公司也可以制作符合CE认证的产品，具体请电询。
