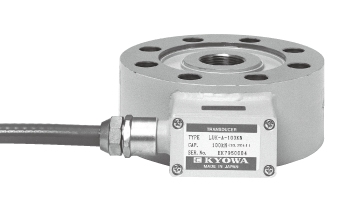

拉伸压缩两用载荷传感器LUK-A
器件产地：国产传感器/敏感元件
特点
●小型轻量
●在额定容量的1/2或以下使用时, 可延长疲劳寿命。
●可制作TEDS对应产品
产品一览
全部显示
LUK-A-5KN
±5kN用
规格
性能
| 额定容量 | ±5kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 2.4mV/V（4800×10-6应变量）±10% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约7.4kHz |
| 允许横分力 | 250N |
| 允许力矩 | 15N･m |
| 重量 | 约900g (不含电缆) |
| 保护等级 | IP64（IEC 60529） |

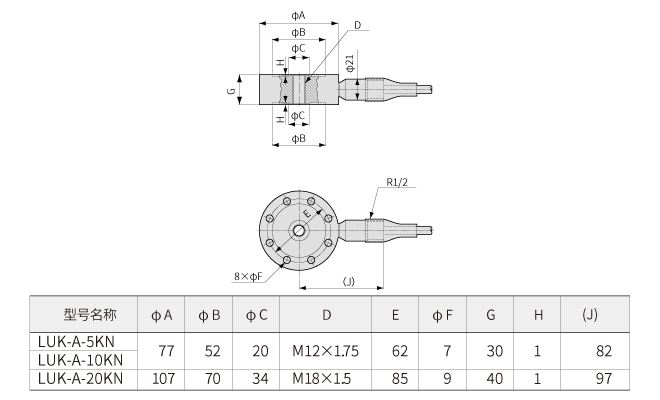

外形尺寸图
LUK-A-10KN
±10kN用
规格
性能
| 额定容量 | ±10kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 2.4mV/V（4800×10-6应变量）±10% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约10.8kHz |
| 允许横分力 | 500N |
| 允许力矩 | 30N･m |
| 重量 | 约900g (不含电缆) |
| 保护等级 | IP64（IEC 60529） |
外形尺寸图
LUK-A-20KN
±20kN用
规格
性能
| 额定容量 | ±20kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 2.4mV/V（4800×10-6应变量）±10% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约8.5kHz |
| 允许横分力 | 1kN |
| 允许力矩 | 60N･m |
| 重量 | 约2kg (不含电缆) |
| 保护等级 | IP64（IEC 60529） |
外形尺寸图
LUK-A-50KN
±50kN用
规格
性能
| 额定容量 | ±50kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 2mV/V（4000×10-6应变量）±1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约11kHz |
| 允许横分力 | 2.5kN |
| 允许力矩 | 150N･m |
| 重量 | 约4kg (不含电缆) |
| 保护等级 | IP64（IEC 60529） |
外形尺寸图
LUK-A-100KN
±100kN用
规格
性能
| 额定容量 | ±100kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 2mV/V（4000×10-6应变量）±1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约9kHz |
| 允许横分力 | 5kN |
| 允许力矩 | 500N･m |
| 重量 | 约7kg (不含电缆) |
| 保护等级 | IP64（IEC 60529） |
外形尺寸图
LUK-A-200KN
±200kN用
规格
性能
| 额定容量 | ±200kN |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约7.5kHz |
| 允许横分力 | 10kN |
| 允许力矩 | 1kN･m |
| 重量 | 约18kg (不含电缆) |
| 保护等级 | IP64（IEC 60529） |
外形尺寸图
LUK-A-500KN
±500kN用
规格
性能
| 额定容量 | ±500kN |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.1%RO或以下 |
| 额定输出 | 2mV/V（4000×10-6应变量）±1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约5.2kHz |
| 允许横分力 | 25kN |
| 允许力矩 | 2.5kN･m |
| 重量 | 约50kg (不含电缆) |
| 保护等级 | IP64（IEC 60529） |
外形尺寸图
LUK-A-1MN
±1MN用
规格
性能
| 额定容量 | ±1MN |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.1%RO或以下 |
| 额定输出 | 2mV/V（4000×10-6应变量）±1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约5kHz |
| 允许横分力 | 50kN |
| 允许力矩 | 5kN･m |
| 重量 | 约90kg (不含电缆) |
| 保护等级 | IP64（IEC 60529） |

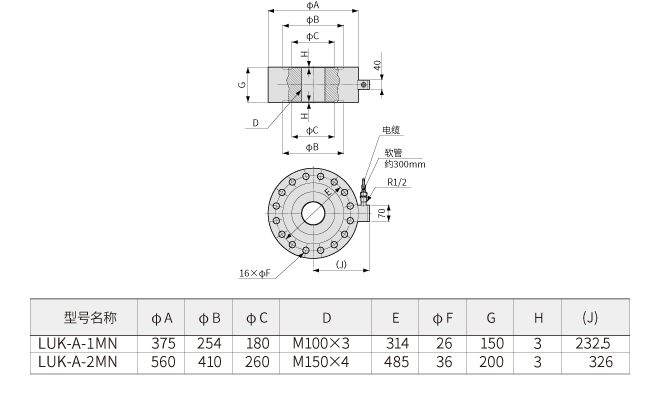

外形尺寸图
LUK-A-2MN
±2MN用
规格
性能
| 额定容量 | ±2MN |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.1%RO或以下 |
| 额定输出 | 2mV/V（4000×10-6应变量）±1% |
环境特性
| 允许使用温度范围 | -35～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.005%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约3.9kHz |
| 允许横分力 | 100kN |
| 允许力矩 | 10kN･m |
| 重量 | 约245kg (不含电缆) |
| 保护等级 | IP64（IEC 60529） |
外形尺寸图
为了正确使用
用于悬挂载重测量时，请确实地做好轴的止动。
本产品未采用止动螺栓结构。
产品发布日期：2026.01.26
共和电业有限公司
