梁型载荷传感器LUB-C
器件产地：国产传感器/敏感元件
特点
●小型、轻量
●高精度
●可制作TEDS对应产品
产品一览
全部显示
LUB-500KC
5kN用
规格
性能
| 额定容量 | 5kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±0.5% |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.003%RO/℃或以内 |
| 输出温度影响 | ±0.003%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～12V AC或DC |
| 输入电阻 | 380Ω±8% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线2m，外径6mm ，前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约1.3kHz |
| 重量 | 约1.3kg |
| 保护等级 | IP32 (IEC 60529) |
| 选购件 | 载荷挡块 CW 垫片 LE 吊具 TW |
|---|

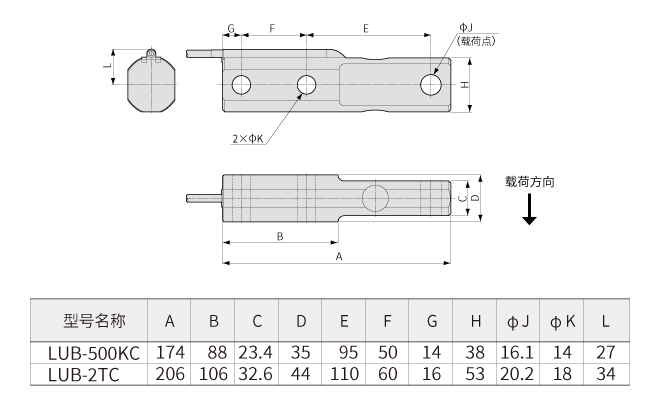

外形尺寸图
LUB-2TC
20kN用
规格
性能
| 额定容量 | 20kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±0.5% |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.003%RO/℃或以内 |
| 输出温度影响 | ±0.003%/℃或以内 |
电气特性
| 大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1～12V AC或DC |
| 输入电阻 | 380Ω±8% |
| 输出电阻 | 350Ω±1% |
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线2m，外径6mm ，前端裸线 （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约1.3kHz |
| 重量 | 约2.7kg |
| 保护等级 | IP32 (IEC 60529) |
| 选购件 | 载荷挡块 CW 垫片 LE 吊具 TW |
|---|
外形尺寸图
备注
该产品不能用于质量测量显示的用途
产品发布日期：2026.01.26
