千斤顶用载荷传感器LUR-B-SA1

查看原图

器件产地：国产传感器/敏感元件

特点

●安装在构造物和千斤顶之间

●具有多种负载量程

●容量超过200kN时, 仅实施压缩载荷标定。

产品一览

全部显示

LUR-B-10KNSA1

±10kN用

规格

性能

额定容量	±10kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm²,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约1.4kg (不含电缆)

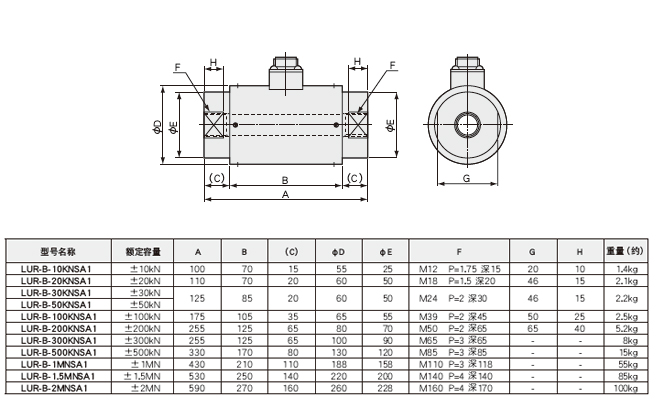

外形尺寸图

LUR-B-SA1

LUR-B-20KNSA1

±20kN用

规格

性能

额定容量	±20kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm²,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约2.1kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-30KNSA1

±30kN用

规格

性能

额定容量	±30kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约2.2kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-50KNSA1

±50kN用

规格

性能

额定容量	±50kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约2.2kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-100KNSA1

±100kN用

规格

性能

额定容量	±100kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm²,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约2.5kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-200KNSA1

±200kN用

规格

性能

额定容量	±200kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm²,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约5.2kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-300KNSA1

±300kN用

规格

性能

额定容量	±300kN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约8kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-500KNSA1

±500kN用

规格

性能

额定容量	±500kN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm², 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约15kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-1MNSA1

±1MN用

规格

性能

额定容量	±1MN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm²,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约55kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-1.5MNSA1

±1.5MN用

规格

性能

额定容量	±1.5MN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm²,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约85kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-2MNSA1

±2MN用

规格

性能

额定容量	±2MN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10^-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm²,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

安全过载	200%
重量	约100kg (不含电缆)

外形尺寸图

LUR-B-SA1

备注

该产品不能用于质量测量显示的用途

超过200KN的容量仅实施压缩载重标定。

产品发布日期：2026.01.26
