起重机用载荷传感器LTA-C-S
器件产地：国产传感器/敏感元件
特点
●便于安装
●高可信性
●高稳定性
产品一览
全部显示
LTA-C-20KNS
20kN用
规格
性能
| 额定容量 | 20kN |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.6～0.7mV/V(1200～1400×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±5% |
| 输出电阻 | 350Ω±5% |
| 电缆 | 0.75mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径10mm, 前端接压端子（M4用圆形） (屏蔽线没有与主机连接) |
机械特性
| 过载界限 | 约500% |
|---|---|
| 安全过载 | 150% |
| 重量 | 约5kg (不含电缆) |

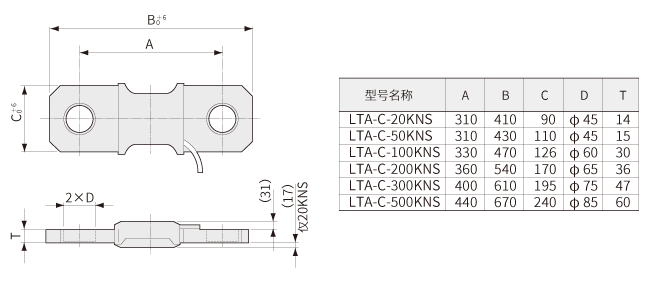

外形尺寸图
LTA-C-50KNS
50kN用
规格
性能
| 额定容量 | 50kN |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.6～0.7mV/V(1200～1400×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±5% |
| 输出电阻 | 350Ω±5% |
| 电缆 | 0.75mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径10mm, 前端接压端子（M4用圆形） (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 过载界限 | 约500% |
| 重量 | 约5.5kg (不含电缆) |
外形尺寸图
LTA-C-100KNS
100kN用
规格
性能
| 额定容量 | 100kN |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.6～0.7mV/V(1200～1400×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±5% |
| 输出电阻 | 350Ω±5% |
| 电缆 | 0.75mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径10mm, 前端接压端子（M4用圆形） (屏蔽线没有与主机连接) |
机械特性
| 过载界限 | 约500% |
|---|---|
| 安全过载 | 150% |
| 重量 | 约11kg (不含电缆) |
外形尺寸图
LTA-C-200KNS
200kN用
规格
性能
| 额定容量 | 200kN |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.6～0.7mV/V(1200～1400×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±5% |
| 输出电阻 | 350Ω±5% |
| 电缆 | 0.75mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径10mm, 前端接压端子（M4用圆形） (屏蔽线没有与主机连接) |
机械特性
| 过载界限 | 约500% |
|---|---|
| 安全过载 | 150% |
| 重量 | 约21kg (不含电缆) |
外形尺寸图
LTA-C-300KNS
300kN用
规格
性能
| 额定容量 | 300kN |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.6～0.7mV/V(1200～1400×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±5% |
| 输出电阻 | 350Ω±5% |
| 电缆 | 0.75mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径10mm, 前端接压端子（M4用圆形） (屏蔽线没有与主机连接) |
机械特性
| 过载界限 | 约500% |
|---|---|
| 安全过载 | 150% |
| 重量 | 约35kg (不含电缆) |
外形尺寸图
LTA-C-500KNS
500kN用
规格
性能
| 额定容量 | 500kN |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.6～0.7mV/V(1200～1400×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±5% |
| 输出电阻 | 350Ω±5% |
| 电缆 | 0.75mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径10mm,前端接压端子（M4用圆形） (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 过载界限 | 约500% |
| 重量 | 约60kg (不含电缆) |
外形尺寸图
为了正确使用
●设置时，请尽可能地不要对主机施加弯曲，扭转的力。在安装时，请勿对电缆施加拉伸力，冲击力。
●为了以防万一，请安装安全装置（可在载荷传感器断裂时用的载重支撑杆等）。
产品发布日期：2026.01.26
