拉伸式单侧旋转型载荷传感器LTR-S-SA1
器件产地：国产传感器/敏感元件
特点
●用于测量牵引力、拉伸力
●小型轻量
●安装使用方便
产品一览
全部显示
LTR-S-20KNSA1
20kN用
规格
性能
| 额定容量 | 20kN |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 约1mV/V(2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～5V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 过载界限 | 200% |
| 重量 | 约3.6kg (不含电缆) |

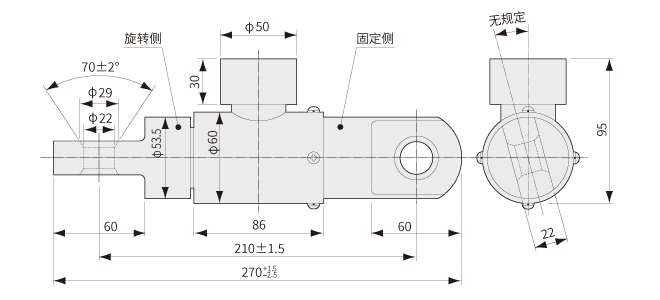

外形尺寸图
LTR-S-30KNSA1
30kN用
规格
性能
| 额定容量 | 30kN |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 约1mV/V(2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～5V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 过载界限 | 200% |
| 重量 | 约3.6kg (不含电缆) |
外形尺寸图
LTR-S-50KNSA1
50kN用
规格
性能
| 额定容量 | 50kN |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 约1mV/V(2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 12V AC或DC |
|---|---|
| 推荐激励电压 | 1～5V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 过载界限 | 200% |
| 重量 | 约3.6kg (不含电缆) |
外形尺寸图
为了正确使用
●通过旋转部的滑动摩擦, 避免负荷时出现旋转。
●无法在悬挂载重测量时使用。
产品发布日期：2026.01.26
