销形载荷传感器LTP-S-S
器件产地：国产传感器/敏感元件
特点
●小型轻量、节省空间
●安装使用方便
●可以制作符合已设定通孔的产品
产品一览
全部显示
LTP-S-10KNS
10kN用
规格
性能
| 额定容量 | 10kN |
|---|---|
| 非线性 | ±1～2%RO(按照规格) |
| 滞后 | ±1～2%RO(按照规格) |
| 额定输出 | 0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 700Ω±3% |
| 输出电阻 | 700Ω±3% |
| 电缆 | 4芯屏蔽氯丁橡胶铠装线，前端为裸线 （电缆长度可根据客户要求进行制作） |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 不锈钢 |

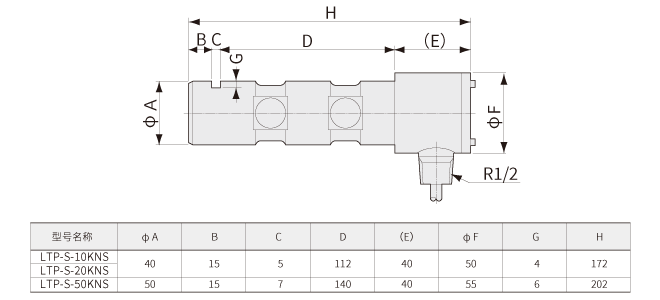

外形尺寸图
LTP-S-20KNS
20kN用
规格
性能
| 额定容量 | 20kN |
|---|---|
| 非线性 | ±1～2%RO(按照规格) |
| 滞后 | ±1～2%RO(按照规格) |
| 额定输出 | 0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 700Ω±3% |
| 输出电阻 | 700Ω±3% |
| 电缆 | 4芯屏蔽氯丁橡胶铠装线，前端为裸线 （电缆长度可根据客户要求进行制作） |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 不锈钢 |
外形尺寸图
LTP-S-50KNS
50kN用
规格
性能
| 额定容量 | 50kN |
|---|---|
| 非线性 | ±1～2%RO(按照规格) |
| 滞后 | ±1～2%RO(按照规格) |
| 额定输出 | 0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 700Ω±3% |
| 输出电阻 | 700Ω±3% |
| 电缆 | 4芯屏蔽氯丁橡胶铠装线，前端为裸线 （电缆长度可根据客户要求进行制作） |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 不锈钢 |
外形尺寸图
LTP-S-100KNS
100kN用
规格
性能
| 额定容量 | 100kN |
|---|---|
| 非线性 | ±1～2%RO(按照规格) |
| 滞后 | ±1～2%RO(按照规格) |
| 额定输出 | 0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 700Ω±3% |
| 输出电阻 | 700Ω±3% |
| 电缆 | 4芯屏蔽氯丁橡胶铠装线，前端为裸线 （电缆长度可根据客户要求进行制作） |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 不锈钢 |

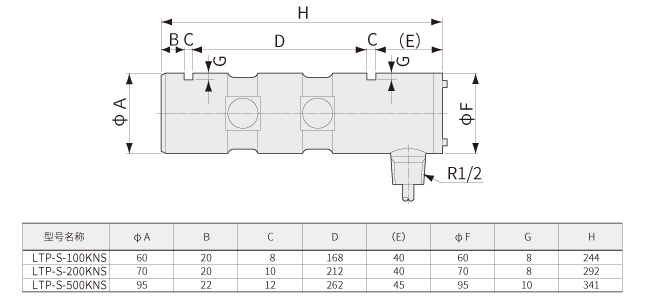

外形尺寸图
LTP-S-200KNS
200kN用
规格
性能
| 额定容量 | 200kN |
|---|---|
| 非线性 | ±1～2%RO(按照规格) |
| 滞后 | ±1～2%RO(按照规格) |
| 额定输出 | 0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 700Ω±3% |
| 输出电阻 | 700Ω±3% |
| 电缆 | 4芯屏蔽氯丁橡胶铠装线，前端为裸线 （电缆长度可根据客户要求进行制作） |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 不锈钢 |
外形尺寸图
LTP-S-500KNS
500kN用
规格
性能
| 额定容量 | 500kN |
|---|---|
| 非线性 | ±1～2%RO(按照规格) |
| 滞后 | ±1～2%RO(按照规格) |
| 额定输出 | 0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 700Ω±3% |
| 输出电阻 | 700Ω±3% |
| 电缆 | 4芯屏蔽氯丁橡胶铠装线，前端为裸线 （电缆长度可根据客户要求进行制作） |
机械特性
| 安全过载 | 150% |
|---|---|
| 材料 | 不锈钢 |
外形尺寸图
备注
该产品不能用于质量测量显示的用途
产品发布日期：2026.01.26
