共和电业有限公司
垫圈式载荷计BLW-A

查看原图

特点

●通过偏心载重、内外载重的灵敏度差小

●内孔径大（可支持VSL工法）

●防水结构（IP68（水压：0.5MPa，24h，23℃±15℃（IEC 60529）））

●薄型轻量

●用于测量VSL拉桩等的载荷。

产品一览

全部显示

BLW-A-500KN

500kN用

BLW-A

规格

性能

额定容量500kN
非线性±0.8%RO或以内
滞后±0.5%RO或以内
额定输出1.25mV/V(2500×10-6应变量)或以上

环境特性

允许使用温度范围-20～70℃
温度补偿范围-10～60℃
零点温度影响±0.05%RO/℃或以内
输出温度影响±0.05%/℃或以内

电气特性

大激励电压15V AC或DC
推荐激励电压1～10V AC或DC
输入电阻350Ω±0.3%
输出电阻350Ω±2%
电缆0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线

(屏蔽线没有与主机连接)

机械特性

安全过载150%
重量4kg
保护等级IP68（水压：0.5MPa，24h，23℃±15℃）(IEC 60529)

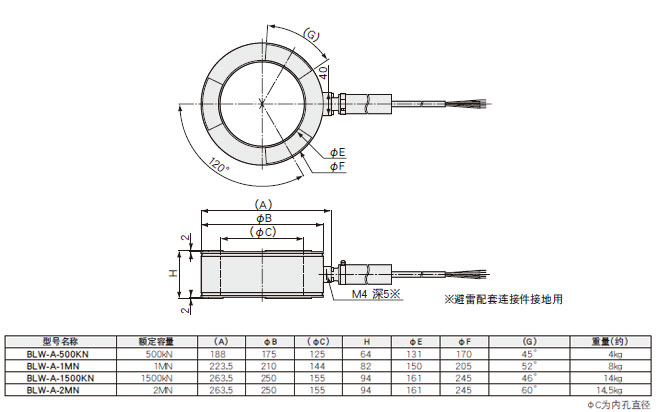

外形尺寸图

BLW-A

BLW-A-1MN

1MN用

BLW-A

规格

性能

额定容量1MN
非线性±0.8%RO或以内
滞后±0.5%RO或以内
额定输出1.25mV/V(2500×10-6应变量)或以上

环境特性

允许使用温度范围-20～70℃
温度补偿范围-10～60℃
零点温度影响±0.05%RO/℃或以内
输出温度影响±0.05%/℃或以内

电气特性

大激励电压15V AC或DC
推荐激励电压1～10V AC或DC
输入电阻350Ω±0.3%
输出电阻350Ω±2%
电缆0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线

(屏蔽线没有与主机连接)

机械特性

安全过载150%
重量8kg
保护等级IP68（水压：0.5MPa，24h，23℃±15℃）(IEC 60529)

外形尺寸图

BLW-A

BLW-A-1500KN

1500kN用

BLW-A

规格

性能

额定容量1500kN
非线性±0.8%RO或以内
滞后±0.5%RO或以内
额定输出1.25mV/V(2500×10-6应变量)或以上

环境特性

允许使用温度范围-20～70℃
温度补偿范围-10～60℃
零点温度影响±0.05%RO/℃或以内
输出温度影响±0.05%/℃或以内

电气特性

大激励电压15V AC或DC
推荐激励电压1～10V AC或DC
输入电阻350Ω±0.3%
输出电阻350Ω±2%
电缆0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线

(屏蔽线没有与主机连接)

机械特性

安全过载150%
重量14kg
保护等级IP68（水压：0.5MPa，24h，23℃±15℃）(IEC 60529)

外形尺寸图

BLW-A

BLW-A-2MN

2MN用

BLW-A

规格

性能

额定容量2MN
非线性±0.8%RO或以内
滞后±0.5%RO或以内
额定输出1.25mV/V(2500×10-6应变量)或以上

环境特性

允许使用温度范围-20～70℃
温度补偿范围-10～60℃
零点温度影响±0.05%RO/℃或以内
输出温度影响±0.05%/℃或以内

电气特性

大激励电压15V AC或DC
推荐激励电压1～10V AC或DC
输入电阻350Ω±0.3%
输出电阻350Ω±2%
电缆0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线

(屏蔽线没有与主机连接)

机械特性

安全过载150%
重量14.5kg
保护等级IP68（水压：0.5MPa，24h，23℃±15℃）(IEC 60529)

外形尺寸图

BLW-A

下载

说明书

产品发布日期：2026.01.26
