压力传感器PG-H
特点
●高可信性
●高精度
●高强度
产品一览
全部显示
PG-1TH
100MPa用
规格
性能
| 额定容量 | 100MPa |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | |
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.5% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.02%RO/℃或以内 |
| 输出温度影响 | ±0.01%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1.5% |
| 输出电阻 | 350Ω±1.5% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：1108-12A10-7F 测量器一侧：PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约250kHz |
| 重量 | 约220g (不含电缆) |
| 材料 | 主机SUS 金属质地, 液体接触部位SUS630 |
| 保护等级 | IP52 (IEC 60529) |
| 安装螺纹 | G1/2 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|

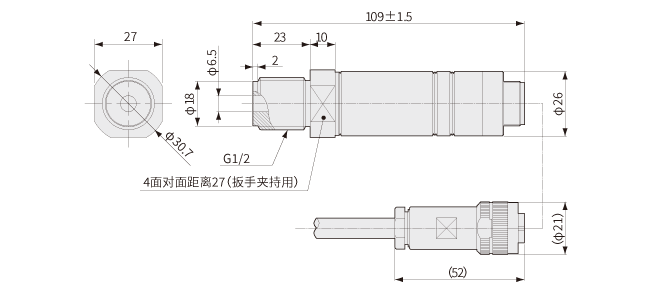

外形尺寸图
PG-2TH
200MPa用
规格
性能
| 额定容量 | 200MPa |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | |
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.5% |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -10～70℃ |
| 零点温度影响 | ±0.02%RO/℃或以内 |
| 输出温度影响 | ±0.01%/℃或以内 |
电气特性
| 大激励电压 | 15V AC或DC |
|---|---|
| 推荐激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±1.5% |
| 输出电阻 | 350Ω±1.5% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：1108-12A10-7F 测量器一侧：PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约250kHz |
| 重量 | 约220g (不含电缆) |
| 材料 | 主机SUS 金属质地, 液体接触部位SUS630 |
| 保护等级 | IP52 (IEC 60529) |
| 安装螺纹 | G1/2 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
备注
本公司也可以制作符合CE认证的产品，具体请电询。
产品发布日期：2026.01.26
