小型压力传感器PGM-H
特点
●高精度
●高响应性
●多种测量范围
●可制作TEDS对应产品
产品一览
全部显示
PGM-5KH
500kPa用
规格
性能
| 额定容量 | 500kPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 1.35mV/V（2700×10-6应变量）或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约19kHz |
| 重量 | 约65g（不含电缆） |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|

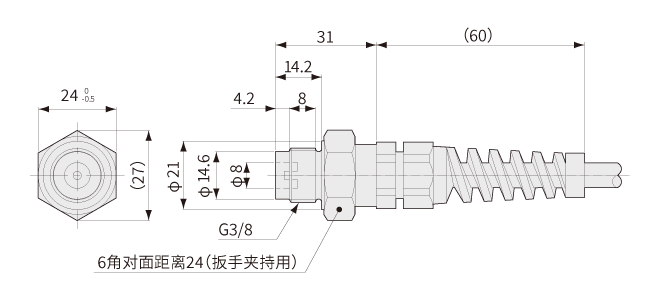

外形尺寸图
PGM-10KH
1MPa用
规格
性能
| 额定容量 | 1MPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约26kHz |
| 重量 | 约65g (不含电缆) |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| Compliance |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-20KH
2MPa用
规格
性能
| 额定容量 | 2MPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约37kHz |
| 重量 | 约65g(不含电缆) |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-30KH
3MPa用
规格
性能
| 额定容量 | 3MPa |
|---|---|
| 非线性 | ±0.3%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约46kHz |
| 重量 | 约65g (不含电缆) |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-50KH
5MPa用
规格
性能
| 额定容量 | 5MPa |
|---|---|
| 非线性 | ±0.3%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约57kHz |
| 重量 | 约65g(不含电缆) |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-100KH
10MPa用
规格
性能
| 额定容量 | 10MPa |
|---|---|
| 非线性 | ±0.3%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约78kHz |
| 重量 | 约65g (不含电缆) |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-200KH
20MPa用
规格
性能
| 额定容量 | 20MPa |
|---|---|
| 非线性 | ±0.3%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约110kHz |
| 重量 | 约65g (不含电缆) |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-300KH
30MPa用
规格
性能
| 额定容量 | 30MPa |
|---|---|
| 非线性 | ±0.3%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约134kHz |
| 重量 | 约65g(不含电缆) |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-500KH
50MPa用
规格
性能
| 额定容量 | 50MPa |
|---|---|
| 非线性 | ±0.3%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | ±0.15％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| 大激励电压 | 6V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm,前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约174kHz |
| 重量 | 约65g(不含电缆) |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
备注
本公司也可以制作符合CE认证的产品，具体请电询。
产品发布日期：2026.01.26
