小型压力传感器PGM-E
特点
●高精度
●多种测量范围
●可制作TEDS对应产品
产品一览
全部显示
PGM-10KE
1MPa用
规格
性能
| 额定容量 | 1MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
环境特性
| 允许使用温度范围 | 0～80℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 5V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约22kHz |
| 重量 | 约65g（不含电缆） |
| 材料 | 主机为不锈钢 液体接触部位为SUS630 螺纹部为SUS304 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|

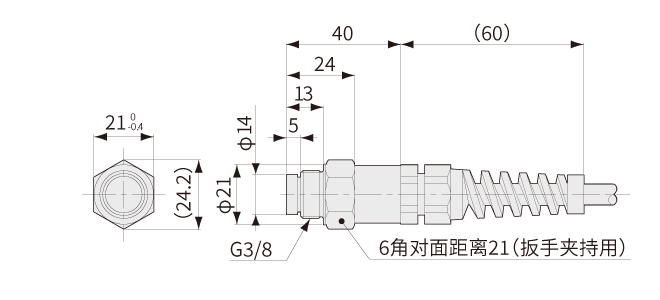

外形尺寸图
PGM-20KE
2MPa用
规格
性能
| 额定容量 | 2MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
环境特性
| 允许使用温度范围 | 0～80℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 5V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约23kHz |
| 重量 | 约65g（不含电缆） |
| 材料 | 主机为不锈钢 液体接触部位为SUS630 螺纹部为SUS304 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-50KE
5MPa用
规格
性能
| 额定容量 | 5MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
环境特性
| 允许使用温度范围 | 0～80℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 5V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约46kHz |
| 重量 | 约65g（不含电缆） |
| 材料 | 主机为不锈钢 液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|

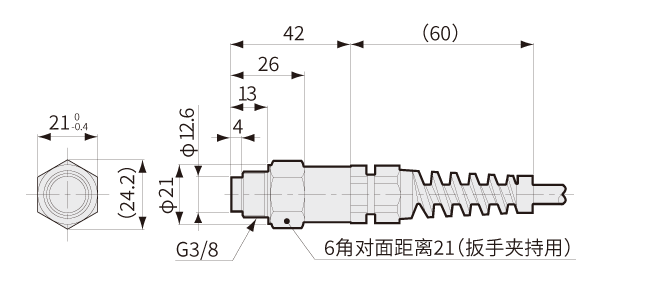

外形尺寸图
PGM-100KE
10MPa用
规格
性能
| 额定容量 | 10MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
环境特性
| 允许使用温度范围 | 0～80℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 5V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约60kHz |
| 重量 | 约65g（不含电缆） |
| 材料 | 主机为不锈钢 液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-200KE
20MPa用
规格
性能
| 额定容量 | 20MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
环境特性
| 允许使用温度范围 | 0～80℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 5V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头PRC03-12A10-7M （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约73kHz |
| 重量 | 约65g（不含电缆） |
| 材料 | 主机为不锈钢 液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-500KE
50MPa用
规格
性能
| 额定容量 | 50MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1.4mV/V（2800×10-6应变量）或以上 |
环境特性
| 允许使用温度范围 | 0～80℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 5V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约80kHz |
| 重量 | 约65g（不含电缆） |
| 材料 | 主机为不锈钢 液体接触部位为SUS630 |
| 保护等级 | IP64（IEC 60529） |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
备注
本公司也可以制作符合CE认证的产品，具体请电询。
产品发布日期：2026.01.26
