小型压力传感器PGM-D
特点
●高响应性
●可制作TEDS对应产品
●还可制作1MPa, 2MPa的产品
产品一览
全部显示
PGM-50KD
5MPa用
规格
性能
| 额定容量 | 5MPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约83kHz |
| 重量 | 约40g(不含电缆) |
| 材料 | 主机SUS 金属质地,液体接触部位SUS630 |
| 安装螺纹 | G1/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|

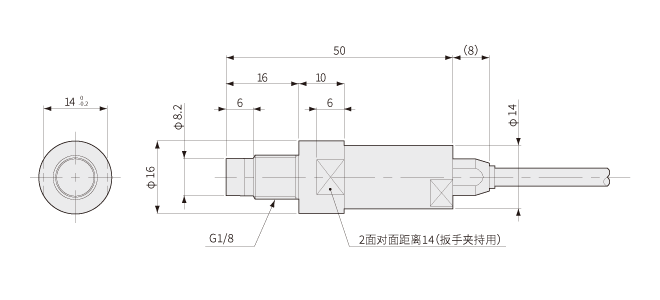

外形尺寸图
PGM-100KD
10MPa用
规格
性能
| 额定容量 | 10MPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约113kHz |
| 重量 | 约40g(不含电缆) |
| 材料 | 主机SUS 金属质地,液体接触部位SUS630 |
| 安装螺纹 | G1/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-200KD
20MPa用
规格
性能
| 额定容量 | 20MPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约150kHz |
| 重量 | 约40g(不含电缆) |
| 材料 | 主机SUS 金属质地,液体接触部位SUS630 |
| 安装螺纹 | G1/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PGM-500KD
50MPa用
规格
性能
| 额定容量 | 50MPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
环境特性
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 120Ω±2% |
| 输出电阻 | 120Ω±2% |
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约250kHz |
| 重量 | 约40g(不含电缆) |
| 材料 | 主机SUS 金属质地,液体接触部位SUS630 |
| 安装螺纹 | G1/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
备注
本公司也可以制作符合CE认证的产品，具体请电询。
产品发布日期：2026.01.26
共和电业有限公司
