高耐压压力传感器PGR-A

查看原图

特点

●高精度

●安全过载300%

●可制作TEDS对应产品

产品一览

全部显示

PGR-10KA

1MPa用

规格

性能

额定容量	1MPa
非线性	±0.1%RO或以内
滞后	±0.1%RO或以内
额定输出	1.5mV/V(3000×10^-6应变量)±5%

环境特性

允许使用温度范围	-30～110℃
温度补偿范围	-10～100℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	12V AC或DC
推荐激励电压	1～8V AC或DC
输入电阻	350Ω±1.4%
输出电阻	350Ω±1.4%
电缆	0.75mm²,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接)

机械特性

安全过载	300% (注)为避免出现超过规格而造成特性改变的可承受的大过载
过载界限	117.6MPa（注）为避免出现结构上损坏的可承受的大过载
固有频率	约12kHz
重量	约400g(不含电缆)
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52（IEC 60529）
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

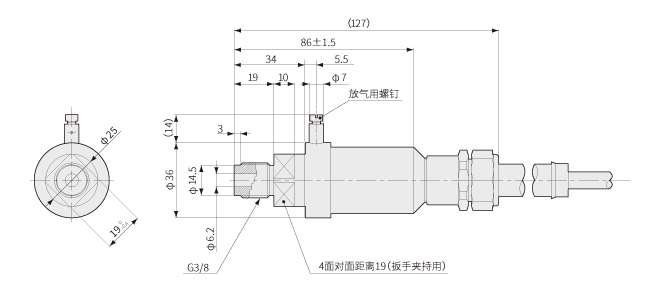

外形尺寸图

PGR-A

PGR-20KA

2MPa用

规格

性能

额定容量	2MPa
非线性	±0.1%RO或以内
滞后	±0.1%RO或以内
额定输出	1.5mV/V(3000×10^-6应变量)±5%

环境特性

允许使用温度范围	-30～110℃
温度补偿范围	-10～100℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	12V AC或DC
推荐激励电压	1～8V AC或DC
输入电阻	350Ω±1.4%
输出电阻	350Ω±1.4%
电缆	0.75mm²,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接)

机械特性

安全过载	300% (注)为避免出现超过规格而造成特性改变的可承受的大过载
过载界限	117.6MPa（注）为避免出现结构上损坏的可承受的大过载
固有频率	约17kHz
重量	约400g(不含电缆)
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52（IEC 60529）
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PGR-A

PGR-50KA

5MPa用

规格

性能

额定容量	5MPa
非线性	±0.1%RO或以内
滞后	±0.1%RO或以内
额定输出	1.5mV/V(3000×10^-6应变量)±5%

环境特性

允许使用温度范围	-30～110℃
温度补偿范围	-10～100℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	12V AC或DC
推荐激励电压	1～8V AC或DC
输入电阻	350Ω±1.4%
输出电阻	350Ω±1.4%
电缆	0.75mm²,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接)

机械特性

安全过载	300% (注)为避免出现超过规格而造成特性改变的可承受的大过载
过载界限	117.6MPa（注）为避免出现结构上损坏的可承受的大过载
固有频率	约29kHz
重量	约400g(不含电缆)
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52（IEC 60529）
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PGR-A

PGR-100KA

10MPa用

规格

性能

额定容量	10MPa
非线性	±0.1%RO或以内
滞后	±0.1%RO或以内
额定输出	1.5mV/V(3000×10^-6应变量)±5%

环境特性

允许使用温度范围	-30～110℃
温度补偿范围	-10～100℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	12V AC或DC
推荐激励电压	1～8V AC或DC
输入电阻	350Ω±1.4%
输出电阻	350Ω±1.4%
电缆	0.75mm²,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接)

机械特性

安全过载	300% (注)为避免出现超过规格而造成特性改变的可承受的大过载
过载界限	196.1MPa（注）为避免出现结构上损坏的可承受的大过载
固有频率	约42kHz
重量	约400g(不含电缆)
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52（IEC 60529）
安装螺纹	G3/8外螺纹

标配件	垫片（软铜）

外形尺寸图

PGR-A

PGR-200KA

20MPa用

规格

性能

额定容量	20MPa
非线性	±0.1%RO或以内
滞后	±0.1%RO或以内
额定输出	1.5mV/V(3000×10^-6应变量)±5%

环境特性

允许使用温度范围	-30～110℃
温度补偿范围	-10～100℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	12V AC或DC
推荐激励电压	1～8V AC或DC
输入电阻	350Ω±1.4%
输出电阻	350Ω±1.4%
电缆	0.75mm²,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接)

机械特性

安全过载	300% (注)为避免出现超过规格而造成特性改变的可承受的大过载
过载界限	196.1MPa（注）为避免出现结构上损坏的可承受的大过载
固有频率	约60kHz
重量	约400g(不含电缆)
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52（IEC 60529）
安装螺纹	G3/8 外螺纹
