压力传感器PAB-A
特点
●高精度
●高稳定性
●高可信性
●可广泛应用于各产业行业, 工学领域压力测量
●以用于飞机、飞行体为目的而开发出来, 符合MIL-STD-810C的高温试验/振动试验标准。
产品一览
全部显示
PAB-A-200KP
200kPaabs.用
规格
性能
| 额定容量 | 200kPaabs. |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | ±0.1％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.01%RO/℃或以内 |
| 输出温度影响 | ±0.01%/℃或以内 |
电气特性
| 大激励电压 | 8V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 367Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm， 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约5kHz |
| 重量 | 约130g(不含电缆) |
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
| 保护等级 | IP52（IEC 60529） |
| 安装螺纹 | 7/16-20UNF 外螺纹 |
| 标配件 | Ｏ型圈(JIS B2401-P15) |
|---|

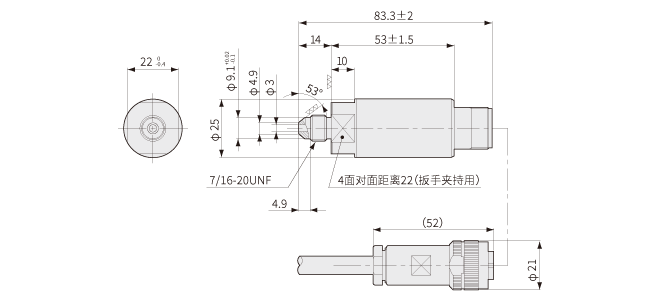

外形尺寸图
PAB-A-500KP
500kPaabs.用
规格
性能
| 额定容量 | 500kPaabs. |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | ±0.1％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.01%RO/℃或以内 |
| 输出温度影响 | ±0.01%/℃或以内 |
电气特性
| 大激励电压 | 8V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 367Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm， 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约8kHz |
| 重量 | 约130g(不含电缆) |
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
| 保护等级 | IP52（IEC 60529） |
| 安装螺纹 | 7/16-20UNF 外螺纹 |
| 标配件 | Ｏ型圈(JIS B2401-P15) |
|---|
外形尺寸图
PAB-A-1MP
1MPaabs.用
规格
性能
| 额定容量 | 1MPaabs. |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | ±0.1％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.01%RO/℃或以内 |
| 输出温度影响 | ±0.01%/℃或以内 |
电气特性
| 大激励电压 | 8V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 367Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm， 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约10kHz |
| 重量 | 约130g(不含电缆) |
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
| 保护等级 | IP52（IEC 60529） |
| 安装螺纹 | 7/16-20UNF 外螺纹 |
| 标配件 | Ｏ型圈(JIS B2401-P15) |
|---|
外形尺寸图
PAB-A-2MP
2MPaabs.用
规格
性能
| 额定容量 | 2MPaabs. |
|---|---|
| 非线性 | ±0.1%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | ±0.1％RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)或以上 |
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.01%RO/℃或以内 |
| 输出温度影响 | ±0.01%/℃或以内 |
电气特性
| 大激励电压 | 8V AC或DC |
|---|---|
| 推荐激励电压 | 1～3V AC或DC |
| 输入电阻 | 367Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm， 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 （屏蔽线与主机连接） |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约12kHz |
| 重量 | 约130g(不含电缆) |
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
| 保护等级 | IP52（IEC 60529） |
| 安装螺纹 | 7/16-20UNF 外螺纹 |
| 标配件 | Ｏ型圈(JIS B2401-P15) |
|---|
外形尺寸图
备注
本公司也可以制作符合CE认证的产品，具体请电询。
产品发布日期：2026.01.26
