高容量压力传感器PGH-S-100MPSA17
特点
●与气体接触部位采用无焊接一体化构造的安全设计（材质：SUS）
●采用可拆卸式电缆, 安装容易
●保护等级IP64（IEC 60529）（接头连接时）
产品一览
全部显示
PGH-S-100MPSA17
100MPa
规格
性能
| 额定容量 | 100MPa |
|---|---|
| 非线性 | ±0.3%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 额定输出 | 约1mV/V（2000×10-6应变量） |
环境特性
| 允许使用温度范围 | -40～150℃ |
|---|---|
| 温度补偿范围 | -20～150℃ |
| 零点温度影响 | ±0.03％RO/℃ |
| 输出温度影响 | ±0.05％/℃ |
电气特性
| 大激励电压 | 10V AC或DC |
|---|---|
| 推荐激励电压 | 2～5V AC或DC |
| 输入电阻 | 550Ω±150Ω |
| 输出电阻 | 450Ω±100Ω |
| 电缆 | 氟化树脂电缆 4m, 外径约3m, 传感器一侧：MR01-P4F, 测量器一侧：PRC03-12A10-7M, (屏蔽线没有与主机连接) |
机械特性
| 重量 | 约40g（不含电缆） |
|---|---|
| 材料 | 主机为SUS金属质地, 液体连接部为SUS630 |
| 保护等级 | IP64（IEC 60529） （传感器接头连接后。测量器一侧接头除外） |
| 安装螺纹 | M12 P=1 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
推荐配套使用器材
物理量表示
WGA-910A可视信号放大器
动态测量

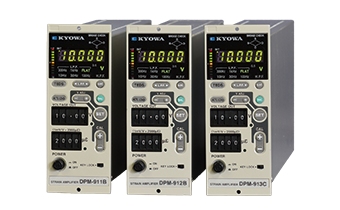

DPM-900系列动态应变放大器
动态测量

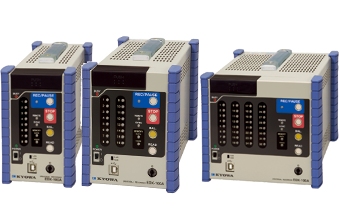

EDX-100A组合式数据记录器
动态测量
EDX-200A组合式数据记录器
动态测量
PCD-400A传感器接口放大器
动态测量

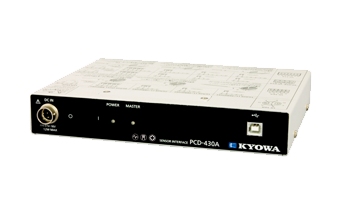

PCD-430A传感器接口放大器
